Blinddeckel ultra-flach E04 147x247mm für 8mm Bodenbelag aus Polyamid eisengrau BDE04087011
EAN
4012002245170
Marke
Hager
VPE
1 Stück
Preisgruppe
T070
Passende Tools
Preis
51,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Montagedeckel 2 Produkte verfügbar -
Schalungselement 1 Produkte verfügbar -
Anschlussdose 1 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Architektur
-
Mit BodenbelagsschutzrahmenJa
-
Mit BodenbelagsaussparungJa
Abmessungen
-
Einbautiefe53 mm
-
Einbaubreite247 mm
-
Einbaulänge147 mm
-
Länge161 mm
-
Breite161 mm
-
Tiefe der Bodenbelagsaussparung8 mm
Konfiguration
-
Einbaugröße (Unterflursyteme)E04
Installation, Montage
-
Geeignet für BodenvertiefungenJa
-
Geeignet für BetoninstallationJa
-
Geeignet für AussenbereichNein
-
Geeignet für DoppelbodeneinbauJa
-
Geeignet für FeuchtreinigungNein
Anleitung
-
BodenpflegeTrocken
Werkstoff
-
WerkstoffPolyamid (PA)
-
FarbeEisengrau
-
RAL Nummer7011
Abdeckung, Tür
-
Werkstoff DeckelPolyamid (PA)
-
DeckelausführungOhne Deckel
Einsatzbedingungen
-
Vertikale Last auf kleine Oberfläche1,5 kN
Funktionen
-
Geeignet für UnterflurkanalJa
Texte
-
KabelauslassOhne Kabelauslass im Deckel
Anschluss
-
Anzahl der Leitungs-/Rohreinführungen0
-
Anzahl der Steckdosen SCHUKO0
Ausstattung
-
Anzahl der Gerätebecher0
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
-
Stoßfestigkeit IKIK08
-
Schutzart IP im ungenutzten ZustandIP30
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BDE04087011
-

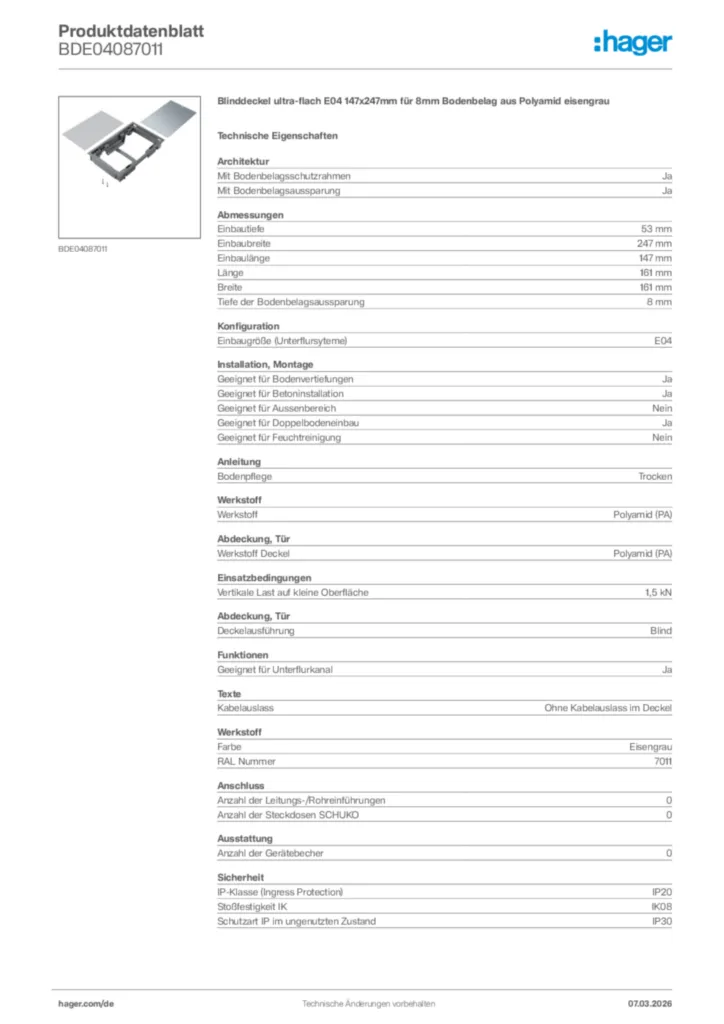

Produktdatenblatt
Hager Produktdatenblatt BDE04087011
Blinddeckel ultra-flach E04 147x247mm für 8mm Bodenbelag aus Polyamid eisengrau
PDF -
Technische Broschüre
Flexibel versorgen
Bodeninstallationssysteme von Hager (13DE0029)
PDF7,21 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391,15 kB
Bodeninstallationssysteme - Hinweis für den Bodenleger
Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)
PDF2,54 MB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882,67 kB
Bodeninstallationssysteme - Trittschallverhalten
Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)
PDF596,49 kB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
DXF Dateien
DXF_Datei BDE04087011
DXF Dateien International 2023-04-18
DXF35,21 kB -
STEP Dateien
Step Model BDE04087011
STEP Dateien International 2023-04-18
STP153,20 kB -
Produkt Zeichnung
ProductTechnicalDrawing_BDE04087011
Product Drawing International 2023-04-18
PDF29,21 kB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99,71 MB
Bodeninstallationssysteme - Handbuch: Einbaueinheiten
Bodeninstallationssysteme - Handbuch: Einbaueinheiten (DE, 04-2024)
PDF21,13 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB
Floor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
PDF21,12 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
GTVR400Geräteträger f 4 Rastec 45 Geräte o 3 Tragstegger aus PA zu VQ12VR12/VR10(Mitte)Preis15,60 €/ Stück * -
2
GTVR300Geräteträger f 3 Rastec 45 Geräte o 2 Tragstegger aus PA zu VQ06/VR06/VR10(r, l)Preis12,00 €/ Stück * -
3
TUSS000Stirnlochschlüssel zum Ein- und Ausschrauben des TubusblinddeckelsPreis28,40 €/ Stück * -
4
TULAA105Tubus Leitungsauslass o Blinddeckel bodenüberragend f Versorgungseinheiten AluPreis176,90 €/ Stück * -
5
EKSQ405TMSchwerlastkassette/Tubusmontagesatz 20kN Q405 405x405mm Höhe innen/außen 28/44mmPreis1.668,90 €/ Stück *
Ausschreibungstext
Blinddeckel ultra-flach E04 147x247mm für 8mm Bodenbelag aus Polyamid eisengrau
Versorgungseinheit / Blinddeckel für ultra-flache Einbautiefen nach DIN EN 50085-1 und DIN EN 50085-2-2, inklusive Befestigungsset für Spannbereich 5 - 15 mm zuzüglich Deckelbelagstärke, geeignet für Bodendosen, estrichbündiges und Aufboden Kanalsystem, mit Belagschutzrahmen.
Mit Bodenbelagsschutzrahmen: Ja
Mit Bodenbelagsaussparung: Ja
Einbautiefe: 53 mm
Einbaubreite: 247 mm
Einbaulänge: 147 mm
Länge: 161 mm
Breite: 161 mm
Tiefe der Bodenbelagsaussparung: 8 mm
Einbaugröße (Unterflursyteme): E04
Geeignet für Bodenvertiefungen: Ja
Geeignet für Betoninstallation: Ja
Geeignet für Aussenbereich: Nein
Geeignet für Doppelbodeneinbau: Ja
Geeignet für Feuchtreinigung: Nein
Bodenpflege: Trocken
Werkstoff: Polyamid (PA)
Werkstoff Deckel: Polyamid (PA)
Vertikale Last auf kleine Oberfläche: 1,5 kN
Deckelausführung: Ohne Deckel
Geeignet für Unterflurkanal: Ja
Kabelauslass: Ohne Kabelauslass im Deckel
Farbe: Eisengrau
RAL Nummer: 7011
Anzahl der Leitungseinführungen: 0
Anzahl der Steckdosen SCHUKO: 0
Anzahl der Gerätebecher: 0
IP-Klasse (Ingress Protection): IP20
Stoßfestigkeit IK: IK08
Schutzart IP im ungenutzten Zustand: IP30
Fabrikat : Hager oder gleichwertig
Artikel : BDE04087011
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Versorgungseinheit / Blinddeckel für ultra-flache Einbautiefen nach DIN EN 50085-1 und DIN EN 50085-2-2, inklusive Befestigungsset für Spannbereich 5 - 15 mm zuzüglich Deckelbelagstärke, geeignet für Bodendosen, estrichbündiges und Aufboden Kanalsystem, mit Belagschutzrahmen.
Mit Bodenbelagsschutzrahmen: Ja
Mit Bodenbelagsaussparung: Ja
Einbautiefe: 53 mm
Einbaubreite: 247 mm
Einbaulänge: 147 mm
Länge: 161 mm
Breite: 161 mm
Tiefe der Bodenbelagsaussparung: 8 mm
Einbaugröße (Unterflursyteme): E04
Geeignet für Bodenvertiefungen: Ja
Geeignet für Betoninstallation: Ja
Geeignet für Aussenbereich: Nein
Geeignet für Doppelbodeneinbau: Ja
Geeignet für Feuchtreinigung: Nein
Bodenpflege: Trocken
Werkstoff: Polyamid (PA)
Werkstoff Deckel: Polyamid (PA)
Vertikale Last auf kleine Oberfläche: 1,5 kN
Deckelausführung: Ohne Deckel
Geeignet für Unterflurkanal: Ja
Kabelauslass: Ohne Kabelauslass im Deckel
Farbe: Eisengrau
RAL Nummer: 7011
Anzahl der Leitungseinführungen: 0
Anzahl der Steckdosen SCHUKO: 0
Anzahl der Gerätebecher: 0
IP-Klasse (Ingress Protection): IP20
Stoßfestigkeit IK: IK08
Schutzart IP im ungenutzten Zustand: IP30
Fabrikat : Hager oder gleichwertig
Artikel : BDE04087011
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
