Fehlerstrom-Leitungsschutzschalter FI-LS (RCBO)

Fehlerstrom-Leitungsschutzschalter 4P 10kA C-20A 300mA Typ A AFX470D

Name: AFX470D
Brand: Hager
SKU: AFX470D
Price: 281.6 EUR

Preis

281,60 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Unterspannungsauslöser 1 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Hilfsschalterblock 2 Produkte verfügbar
Verbindungskabel für Verteilerfelder 5 Produkte verfügbar
Hutschienenadapter 1 Produkte verfügbar

Technische Merkmale

Polart

4P
Polanzahl abgesichert

4
Auslösecharakteristik

C

Fehlerstromtyp

A
IP-Klasse (Ingress Protection)

IP20

Bemessungsschaltvermögen Icn nach IEC 60898-1

10 kA

Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit Uimp

4000 V
Bemessungsbetriebsspannung Ue

230 - 400 V
Überspannungskategorie gemäß IEC 60947-1

3
Versorgungsspannungsart

AC
Isolationsfestigkeit

2 kV

Nennstrom

20 A
Bemessungsfehlerstrom Idn

300 mA
Nennstrom bei -25°C

23,80 A
Nennstrom bei -20 °C

23,50 A
Nennstrom bei -15°C

23,20 A
Nennstrom bei -10°C

22,90 A
Nennstrom bei -5°C

22,50 A
Nennstrom bei 0 °C

22,20 A
Nennstrom bei 5°C

21,80 A
Nennstrom bei 10°C

21,50 A
Nennstrom bei 15°C

21,10 A
Nennstrom bei 20 °C

20,80 A
Nennstrom bei 25°C

20,40 A
Nennstrom bei 30°C

20 A
Nennstrom bei 35°C

19,60 A
Nennstrom bei 40 °C

19,10 A
Nennstrom bei 45 °C

18,60 A
Nennstrom bei 50 °C

18,20 A
Nennstrom bei 55°C

17,70 A
Nennstrom bei 60°C

17,20 A
Einstellung des thermischen Auslösers in AC

1,13 - 1,45 A
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern

0,80
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-1

10 kA

Gesamtverlustleistung unter Nennstrom

11,70 W

Frequenz

50 - 50 Hz

Max. Höhe

2000 m
Energiebegrenzungsklasse I²t

3
Betriebstemperatur

-25 - 40 °C
Lager-/Transporttemperatur

-55 - 70 °C
Grad der Verunreinigung nach IEC 60664/IEC 60947-2

2

Nominales Drehmoment Untere Klemme

2 - 2 Nm
Nominales Drehmoment Obere Klemme

2 - 2 Nm
Typ untere Anschlussklemme für modulare Geräte

biconnect

Gerätelebensdauer, elektrische Schaltspiele

2000
Gerätelebensdauer, mechanische Schaltspiele

4000

Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 16 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 16 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 25 mm²

Anzahl Module

4

Höhe

84 mm
Breite

71 mm
Tiefe

70 mm

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - RCBO 1P+N 6kA B-16A 30mA A (English)

PDF

16,18 MB

REACH declaration AFX470D

PDF

RoHS Report AFX470D

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild AFX470D

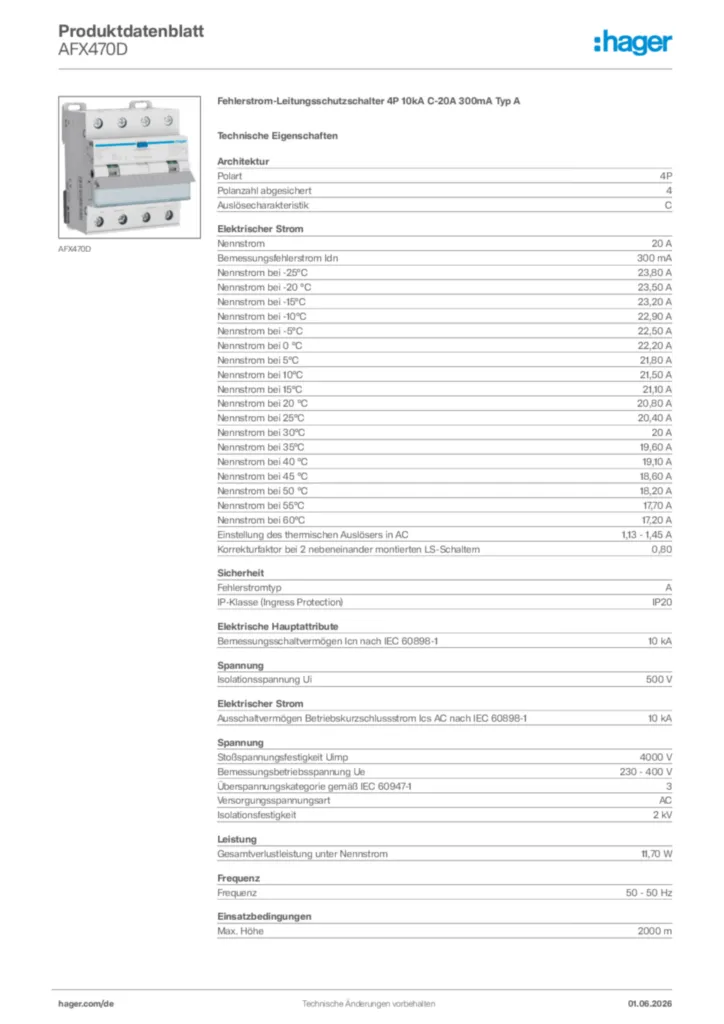

Produktdatenblatt

Hager Produktdatenblatt AFX470D

Fehlerstrom-Leitungsschutzschalter 4P 10kA C-20A 300mA Typ A

PDF
Montageanleitung

Montageanleitung en-GB, fr-FR, de-DE, it-IT 2022-02-11

PDF

1,72 MB
Technischer Anhang (Einzelprodukt)

Verlustleistungsdatenblatt

Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

PDF

847,80 kB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL
Konformitätserklärung

Declaration

Konformitätserklärung International 2022-09-23

PDF

378,93 kB

Declaration

Konformitätserklärung International 2022-03-03

PDF

790,55 kB

Mehr Downloads

Ausschreibungstext

Fehlerstrom-Leitungsschutzschalter 4P 10kA C-20A 300mA Typ A

Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit 4-poligem Leitungsschutzschalter für 400 V Drehstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.

Polart: 4P
Auslösecharakteristik: C
Nennstrom: 20 A
Bemessungsfehlerstrom Idn: 300 mA
Fehlerstromtyp: A
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Gesamtverlustleistung unter Nennstrom: 11,70 W
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1 - 25 mm²

Fabrikat : Hager oder gleichwertig
Artikel : AFX470D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
