Der Fehlerstrom-Leitungsschutzschalter 4P 10kA B-32A 30mA Typ A kombiniert Überstrom- und Fehlerstromschutz in einem Gerät. Typ A erfasst Wechsel- und pulsierende Gleichfehlerströme. Gemäß EN/IEC 61009, mit einer Abschaltkapazität von 10 kA und einem Nennstrom von 32A, bietet er umfassende Sicherheit in Verteilungsnetzen.
EAN
3250611016991
Marke
Hager
VPE
1 Stück
Preisgruppe
H240
Fehlerstrom-Leitungsschutzschalter, FI/-LS-Schalter 4P 10kA B-32A 30mA Typ A ADX432D
Preis
285,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Unterspannungsauslöser 1 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Verbindungskabel für Verteilerfelder 5 Produkte verfügbar -
Hutschienenadapter 1 Produkte verfügbar
Optionales Zubehör
-
LZ060
Distanzstück für Wärmeentlastung
3,35 € / Stück*
-
MZ206
Unterspannungsauslöser für MCB RCBO < 125A 230V AC
60,40 € / Stück*
-
MZ204
Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
60,40 € / Stück* -
MZ203Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
60,40 € / Stück*
-
K67EKabelbrücke NYAF 6 mm², 250mm lang, Stift, Farbe schwarz
1,22 € / Stück* -
K67GKabelbrücke NYAF 6 mm², 250mm lang, Gabel, Farbe schwarz
1,69 € / Stück* -
K67L
Kabelbrücke NYAF 10 mm², 250mm lang, Gabel, Farbe schwarz
4,10 € / Stück* -
K67MKabelbrücke NYAF 10 mm², 250mm lang, Stift, Farbe schwarz
5,40 € / Stück* -
K67FKabelbrücke NYAF 6 mm², 100mm lang, Gabel, Farbe schwarz
0,89 € / Stück*
-
L061
Erhöhungsprofil 15mm, 1 Modul
2,10 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom32 A
-
Bemessungsfehlerstrom Idn30 mA
-
Ausschaltvermögen Icn bei 400V AC nach IEC 60898-110 kA
-
Nennstrom bei -25°C39,90 A
-
Nennstrom bei -20 °C39,30 A
-
Nennstrom bei -15°C38,60 A
-
Nennstrom bei -10°C37,90 A
-
Nennstrom bei -5°C37,20 A
-
Nennstrom bei 0 °C36,50 A
-
Nennstrom bei 5°C35,80 A
-
Nennstrom bei 10°C35,10 A
-
Nennstrom bei 15°C34,30 A
-
Nennstrom bei 20 °C33,60 A
-
Nennstrom bei 25°C32,80 A
-
Nennstrom bei 30°C32 A
-
Nennstrom bei 35°C31,20 A
-
Nennstrom bei 40 °C30,30 A
-
Nennstrom bei 45 °C29,40 A
-
Nennstrom bei 50 °C28,50 A
-
Nennstrom bei 55°C27,50 A
-
Nennstrom bei 60°C26,50 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-110 kA
Architektur
-
AuslösecharakteristikB
-
Polanzahl4
-
Position NeutralleiterLinks, Rechts
-
Polart4P
-
Polanzahl abgesichert4
Kapazität
-
Anzahl Module4
Sicherheit
-
FehlerstromtypA
-
IP-Klasse (Ingress Protection)IP2X
Spannung
-
VersorgungsspannungsartAC
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
Isolationsspannung Ui500 V
-
Isolationsfestigkeit2 kV
-
Stoßspannungsfestigkeit Uimp4000 V
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-110 kA
Installation, Montage
-
Nominales Drehmoment Untere Klemme2 - 2 Nm
-
Nominales Drehmoment Obere Klemme2 - 2 Nm
-
Nominales Drehmoment2 - 2 Nm
-
360° MontagemöglichkeitJa
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
Frequenz
-
Frequenz50 - 50 Hz
Anschluss
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 25 mm²
Einsatzbedingungen
-
Energiebegrenzungsklasse I²t3
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-22
-
Betriebstemperatur-25 - 40 °C
Abmessungen
-
Höhe84 mm
-
Breite71 mm
-
Tiefe70 mm
Konnektivität
-
AnschlussartSchraubanschluss
Leistung
-
Gesamtverlustleistung unter Nennstrom14,60 W
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ADX432D
-

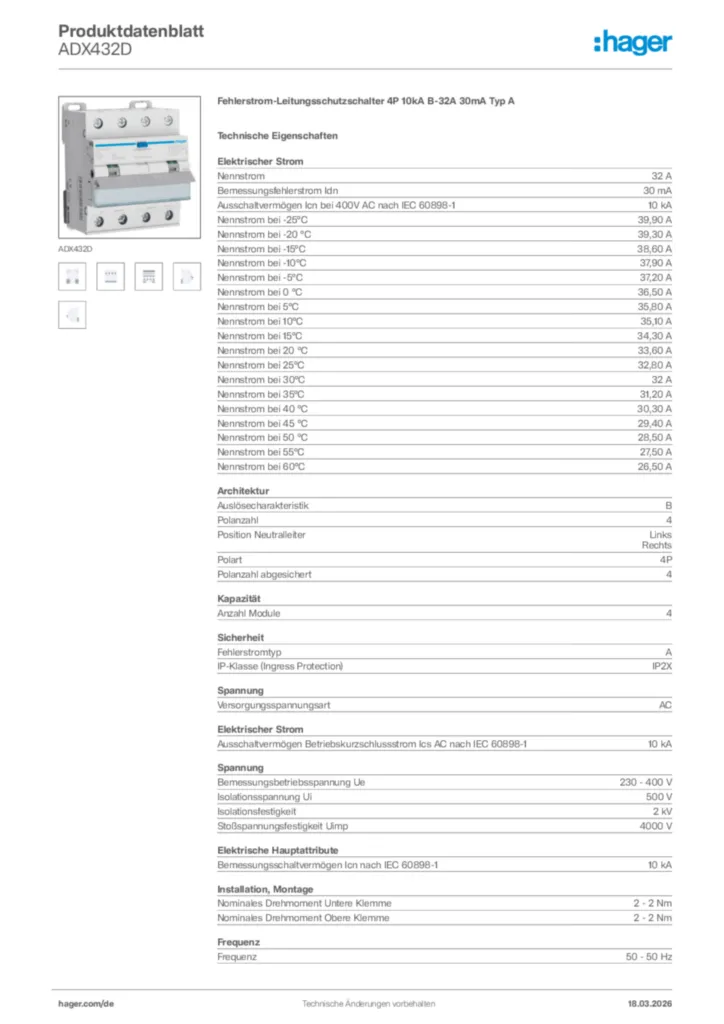

Produktdatenblatt
Hager Produktdatenblatt ADX432D
Fehlerstrom-Leitungsschutzschalter 4P 10kA B-32A 30mA Typ A
PDF -
Montageanleitung
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2022-02-11
PDF1,72 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hager Ready App - Ihr digitaler Assistent
Smartphone:
Royalty free for all Hager concern marketing tools without temporally or territorially restrictions; no transmission to a third party like customers or publisher! Licensee: Hager CME | DE
__________
Licensee: CME-Customer Marketing Europe; Royalty Free without time or georaphic restrictions for all media including press releases.
Usable by the Hager Group and all affiliated companies and their trading and distribution partners.
Editing rights: Only products may be exchanged or changed in the pictures, but in no case the room and the interior!URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-09-23
PDF378,93 kB
Declaration
Konformitätserklärung International 2022-03-03
PDF790,55 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ADS916DFehlerstrom-Leitungsschutzschalter 1P+N 6kA B-16A 30mA Typ A QuickConnectPreis125,70 €/ Stück * -
2
ADA506DFehlerstrom-Leitungsschutzschalter 1P+N 10kA B-6A 30mA Typ APreis157,40 €/ Stück * -
3
AEX466CFehlerstrom-Leitungsschutzschalter 4P 10kA C-16A 100mA A TypPreis255,70 €/ Stück * -
4
ADS917DFehlerstrom-Leitungsschutzschalter 1P+N 127V 6kA B-16A 30mA Typ A QuickConnectPreis127,30 €/ Stück * -
5
AFX460DFehlerstrom-Leitungsschutzschalter 4P 10kA C-10A 300mA Typ APreis271,30 €/ Stück *
Ausschreibungstext
Fehlerstrom-Leitungsschutzschalter 4P 10kA B-32A 30mA Typ A
Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit 4-poligem Leitungsschutzschalter für 400 V Drehstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Nennstrom: 32 A
Bemessungsfehlerstrom Idn: 30 mA
Auslösecharakteristik: B
Gesamtverlustleistung unter Nennstrom: 14,60 W
Typ des Fehlerstromschutzes: A
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1 - 25 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ADX432D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit 4-poligem Leitungsschutzschalter für 400 V Drehstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Nennstrom: 32 A
Bemessungsfehlerstrom Idn: 30 mA
Auslösecharakteristik: B
Gesamtverlustleistung unter Nennstrom: 14,60 W
Typ des Fehlerstromschutzes: A
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1 - 25 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ADX432D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
