Hager

85221101

Jalousie-Einsatz Komfort, Tragring rund
Best-Nr.
85221101
EAN-Nr.
4011334437048
VPE
1 Stück
Preisgruppe
B040
Preis
64,30 € / Stück *

Technische Merkmale

  • Betriebsspannung
    • 230 V AC
  • Frequenz
    • 50/60 Hz
  • Anzahl Nebenstellen
    • unbegrenzt
  • Schaltstrom (ohmsch/induktiv)
    • max. 5 A
  • Schaltstrom bei cos φ = 0,6
    • max. 3 A
  • Umschaltzeit bei Richtungswechsel
    • < 0.6 s
  • Betriebstemperatur
    • -5…45 °C
  • Schraubklemmen (max.)
    • 2 x 1,5/1 x 2,5 mm²
  • Last-Leitungslänge
    • max. 100 m
  • Leitungslänge Nebenstellen
    • max. 50 m
  • Einbautiefe
    • 32 mm
    • für Einzel-, Gruppen- und Zentralsteuerungen
    • mit 2 mechanisch und elektronisch gegeneinander verriegelten Relaiskontakten
    • mit 230 V Nebenstelleneingängen für Auf und Ab
    • keine leitende Verbindung zwischen Tragring und Spreizkrallen
    • Anschluss von Nebenstellen Jalousie-Taster, Jalousieeinsätzen, Jalousie Schlüsseltaster
    • mit Schraubklemmen

Downloads

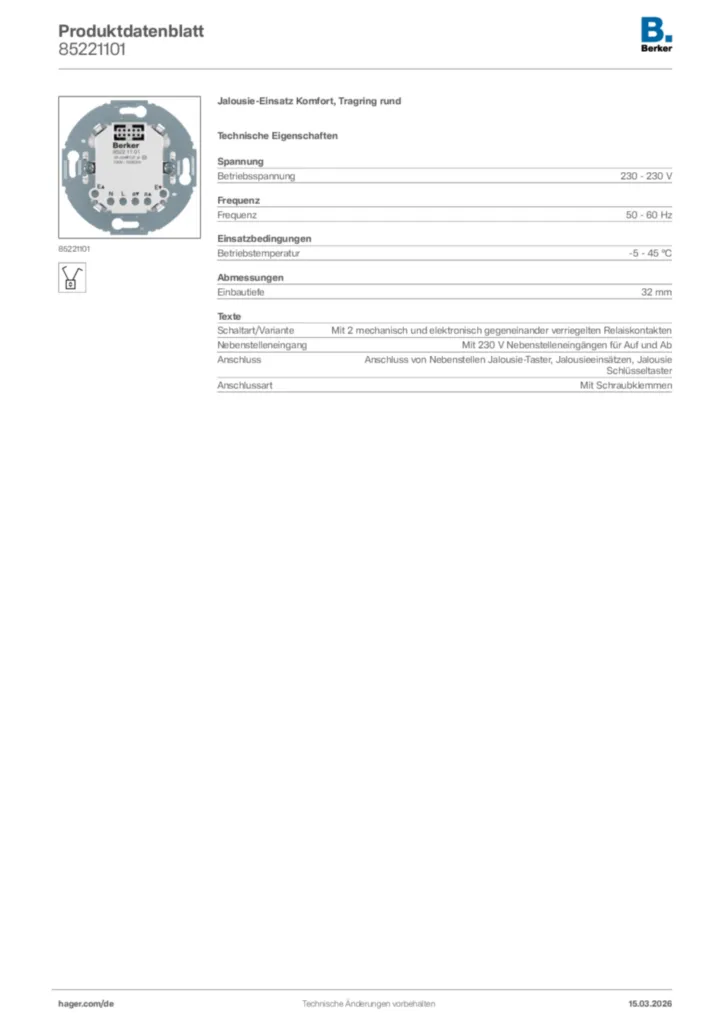

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für 85221101

  • Endkunden-Broschüre

  • Berker Generation.R

    Berker R.1, Berker R.3, Berker Serie R.classic (13DE0832)

    PDF
    3 MB
  • Kataloge

  • Schalterprogramme Designübersicht

    März 2021 (20DE0251)

    PDF
    1020 KB
  • Technischer Anhang

  • Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein

    Stand: 01.11.2020

    PDF
    8 MB
Weitere Downloads

Ausschreibungstext

Jalousie-Einsatz Komfort, Tragring rund
Jalousie-Einsatz Komfort, niedriger Eigenenergiebedarf, mit 2 mechanisch und elektronisch gegeneinander verriegelten Relaiskontakten, mit Nebenstelleneingängen für Auf und Ab. Für Einzel-, Gruppen- und Zentralsteuerungen, keine leitende Verbindung zwischen Tragring und Spreizkrallen, Anschluss von Nebenstellen Jalousie-Taster, Jalousieeinsätzen, Jalousie Schlüsseltaster, mit Schraubklemmen.
  • Betriebsspannung :230 V AC
  • Frequenz :50/60 Hz
  • Anzahl Nebenstellen :unbegrenzt
  • Schaltstrom (ohmsch/induktiv) :max. 5 A
  • Schaltstrom bei cos φ = 0,6 :max. 3 A
  • Umschaltzeit bei Richtungswechsel :< 0.6 s
  • Betriebstemperatur :-5…45 °C
  • Schraubklemmen (max.) :2 x 1,5/1 x 2,5 mm²
  • Last-Leitungslänge :max. 100 m
  • Leitungslänge Nebenstellen :max. 50 m
  • Einbautiefe :32 mm

Fabrikat : Berker oder gleichwertig
Artikel : 85221101
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich bei dem Thema Schalterprogramme & Gebäudesteuerung weiter.

06842 945-9705
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
