BVF-510WS Video Innenstation Aufputz 2D-Video für Videosprechanlagen, weiß 1835103
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zusatzgerät für Türkommunikation 1 Produkte verfügbar
-
Tischkonsole und Befestigungszubehör 1 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
FarbeVerkehrsweiß
-
WerkstoffKunststoff, Thermoplast
-
Breite96 mm
-
Höhe196 mm
-
Tiefe20 mm
-
Betriebstemperatur5 - 40 °C
-
Betriebsspannung über Bus24 - 24 V
-
Stromaufnahme Betrieb180 mA
-
MontageartFlache Aufputz-Montage oder Auf Einbaudose, Für senkrechte Montage
-
AnschlussAnschluss für Etagenruftaster, Anschluss für integrierten Relaiskontakt 24 V/1 A, Anschluss für optionale Zusatzspeisung
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

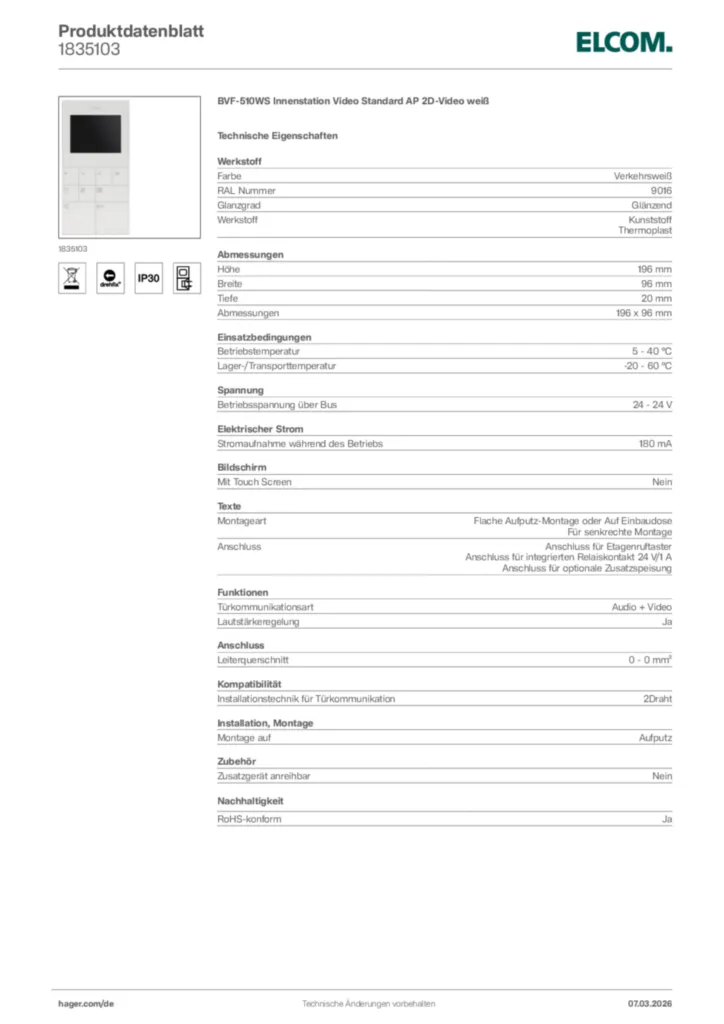

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild 1835103
-
Montageanleitung
Bedienungsanleitung für 1832102, 1835102 - BVF-210SW Innenstation Video Standard/Komfort AP (DE, Stand: 02.2013)
Montageanleitung de-DE 2013-02-20
PDF584,07 kBInstallationsanleitung für 1715402, 1835102 - Innenstion Audio/Video AP (DE, Stand: 02.2013)
Montageanleitung de-DE 2013-02-05
PDF277,08 kBMontageanleitung de-DE 2023-08-24
PDF4,31 MBMontageanleitung en-GB 2023-08-24
PDF4,33 MB -
Handbuch
Systemhandbuch für i2-BUS Audio & Video, i2-BUS 2Draht-Video, 1+n Technik Audio (2014)
Handbuch de-DE 2014-02-14
PDF4,37 MBTürkommunikation - 2Draht Bussystem (17DE0337)
Handbuch de-DE 2018-02-09
PDF14,39 MB -
Tools
2Draht Systemkonfigurator
Tools de-DE 2022-08-25
URLHagerplan - Der Ausschreibungstextkonfigurator
Tools de-DE 2024-03-27
URL -
Konformitätserklärung
309.10-2021_CE_ELC1835102_ELC1835103_Elcom
Konformitätserklärung International 2021-10-15
PDF269,23 kB
Ausschreibungstext
Video-Innenstation für Sprechanlage/Intercom nach DIN EN 50486 in 2Draht-Video-Technik. Innenstation zum freisprechen (ohne Hörer) für Wandmontage mit TFT-Farb-Display 3,5 Zoll, Touchsensor-Tasten mit Symbolanzeigen und Reinigungsmodus. 9 Funktionstasten mit LED, 16 harmonische Ruftöne und freie Zuordnung der Ruftonmelodie zu Tür-, Etagen oder Internruf. Ruftonmelodie- und Tastentonlautstärke einstellbar und Ruftonmelodie abstellbar mit Kontroll-LED. Voll- oder Halb-Duplex Betrieb einstellbar. Anklopfen-Funktion bei aktiver Verbindung und automatische Gesprächsabschaltung nach 3 Minuten. Automatische Videoeinschaltung bei Ruf, Helligkeit, Farbe und Kontrast einstellbar. Menüsprache in Deutsch, Englisch oder Französisch einstellbar. Sonderfunktionen: manuelle Kameraeinschaltung und Umschaltung bei mehreren Kameras, Internruf für interne Gespräche auf Adressen FF und FE sowie Änderung der Sonderfunktionen über DIP-Schalter sperrbar. Lichttaste z.B. für Treppenhaus- oder Hoflicht. Anschluss für Etagenruf-Klingeltaster und Etagenrufweiterleitung über den an die parallelen Innenstationen. Parallelschaltung von max. 3 Innenstationen. Auch zur Montage auf Gerätedose nach DIN 49073 geeignet. DREHFIX-Funktion: Ein-Mann-Inbetriebnahme durch Adressierung mit Drehcodierschalter.
Farbe: Verkehrsweiß
Werkstoff: Kunststoff
Thermoplast
Breite: 96 mm
Höhe: 196 mm
Tiefe: 20 mm
Betriebstemperatur: 5 - 40 °C
Betriebsspannung über Bus: 24 - 24 V
Stromaufnahme Betrieb: 180 mA
Fabrikat : Elcom oder gleichwertig
Artikel : 1835103
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
