    Bewegungsmelder Hager E KNX, Impulsfunktion, TP1, S-Mode / E-Controller, IP20
    EAN-Nr.
    7611919508759
    E-nr.
    545 016 793
    VPE
    1 St.
    Rabattgruppe
    W5
    • Bewe­gungs­melder und Präsenz­melder

    Bewegungsmelder Hager E KNX WHT506E

    Preis*
    CHF 269.00
    / St. *
    CHF 269.00
    / St. *
    catalog.product_page.transfer_button.label
    catalog.product_page.add_to_list_button
    catalog.product_page.add_to_list_button

    catalog.lists.product_addition.login_popup.title

    catalog.lists.product_addition.login_popup.descriptive_text

    catalog.lists.product_addition.login_popup.account_creation_button catalog.lists.product_addition.login_popup.login_button

    catalog.transfer_popup.title

    catalog.product_page.tranfer_popup.descriptive_text

    Bewegungsmelder Hager E KNX

    WHT506E

    • Zubehör
    • Technische Merkmale
    • catalog.pageproduct.title_sustainability.h2
    • Dokumentationen
    • Weitere Produkte

    product.page.accessories.title

    product.page.accessories.associated-products

    • Zube­hör/Er­satz­teile für Instal­la­ti­ons­schalt­er­pro­gramme 34 product.page.accessories.products-available

    product.page.accessories.compatible.title

    • product.page.accessories.referenced_by.title 60 product.page.accessories.products-available

    product.page.accessories.title-modal

    • Zube­hör/Er­satz­teile für Instal­la­ti­ons­schalt­er­pro­gramme
    • WH10950182Z

      Zubehör Gr.1 Befestigungsplatte quadratisch mit 1x2-Punkt-Befestigung
      CHF 0.60  / St.*
    • WH10950282Z

      Zubehör Gr.2x1: Befestigungsplatte vertikal mit 2x2-Punkt-Befestigung
      CHF 1.60  / St.*
    • WH10950382Z

      Zubehör Gr.1x2: Befestigungsplatte horizontal mit 2x2-Punkt-Befestigung
      CHF 1.60  / St.*
    • WH10950482Z

      Zubehör Gr.3x1: Befestigungsplatte vertikal mit 3x2-Punkt-Befestigung
      CHF 4.50  / St.*
    • WH10950582Z

      Zubehör Gr.1x3: Befestigungsplatte horizontal mit 3x2-Punkt-Befestigung
      CHF 4.50  / St.*
    • WH10950682Z

      Zubehör Gr.4x1: Befestigungsplatte vertikal mit 4x2-Punkt-Befestigung
      CHF 8.35  / St.*
    • WH10950782Z

      Zubehör Gr.1x4: Befestigungsplatte horizontal mit 4x2-Punkt-Befestigung
      CHF 8.35  / St.*
    • WH10950882Z

      Zubehör Gr.2x2: Befestigungsplatte quadratisch mit 4x2-Punkt-Befestigung
      CHF 8.35  / St.*
    • WH10950982Z

      Zubehör Gr.3x2: Befestigungsplatte vertikal mit 6x2-Punkt-Befestigung
      CHF 12.70  / St.*
    • WH10951082Z

      Zubehör Gr.2x3: Befestigungsplatte horizontal mit 6x2-Punkt-Befestigung
      CHF 12.70  / St.*
    • WH10951182Z

      Zubehör Gr.4x2: Befestigungsplatte vertikal mit 8x2-Punkt-Befestigung
      CHF 16.30  / St.*
    • WH10951282Z

      Zubehör Gr.2x4: Befestigungsplatte horizontal mit 8x2-Punkt-Befestigung
      CHF 16.30  / St.*
    • WH10951382Z

      Zubehör Gr.3x3 : Befestigungsplatte quadratisch mit 9x2-Punkt-Befestigung
      CHF 18.70  / St.*
    • WH10951482Z

      Zubehör Gr.4x3: Befestigungsplatte vertikal mit 12x2-Punkt-Befestigung
      CHF 24.50  / St.*
    • WH10951582Z

      Zubehör Gr.3x4: Befestigungsplatte horizontal mit 12x2-Punkt-Befestigung
      CHF 24.50  / St.*
    • WH10951682Z

      Zubehör Gr.2x2: Befestigungsplatte quadratisch mit 2x3- und 2x2-Punkt-Befestig.
      CHF 10.70  / St.*
    • WH10951782Z

      Zubehör Gr.2x2: Befestigungsplatte quadratisch mit 3x2- und 1x3-Punkt-Befestig.
      CHF 9.40  / St.*
    • WH10952082Z

      Zubehör Gr.3x2: Befestigungsplatte vertikal mit 4x2 + 2x3-Punkt-Befestigung
      CHF 15.10  / St.*
    • WH10952282Z

      Zubehör Gr.2x1: Befestigungsplatte vertikal mit 1x2- und 1x3-Punkt-Befestigung
      CHF 3.20  / St.*
    • WH10952382Z

      Zubehör Gr.1x2: Befestigungsplatte horizontal mit 1x2- und 1x3-Punkt-Befestigung
      CHF 3.20  / St.*

    product.page.accessories.referenced_by.title

    • WH11935100Z

      basico Zubehör Gr.2x1: Abdeckplatte Ausschnitt: 58x58mm + 58x58mm/ Weiss
      CHF 16.80  / St.*
    • WH11935105Z

      basico Zubehör Gr.2x1: Abdeckplatte Ausschnitt: 58x58mm + 58x58mm/ Schwarz
      CHF 19.50  / St.*
    • WH11935200Z

      basico Zubehör Gr.2x1: Abdeckplatte Ausschnitt: 58x58mm + d= 43mm/ Weiss
      CHF 9.55  / St.*
    • WH11935205Z

      basico Zubehör Gr.2x1: Abdeckplatte Ausschnitt: 58x58mm + d= 43mm/ Schwarz
      CHF 12.15  / St.*
    • WH11935300Z

      basico Zubehör Gr.2x1: Abdeckplatte Ausschnitt: 58x58mm + d= 58mm/ Weiss
      CHF 9.55  / St.*
    • WH11935305Z

      basico Zubehör Gr.2x1: Abdeckplatte Ausschnitt: 58x58mm + d= 58mm/ Schwarz
      CHF 12.15  / St.*
    • WH11935400Z

      basico Zubehör Gr.2x1: Abdeckplatte 2x Ausschnitt 58x58mm + d= 43mm/ Weiss
      CHF 25.10  / St.*
    • WH11935405Z

      basico Zubehör Gr.2x1: Abdeckplatte 2x Ausschnitt 58x58mm + d= 43mm/ Schwarz
      CHF 29.05  / St.*
    • WH11935500Z

      basico Zubehör Gr.3x1: Abdeckplatte 2x Ausschnitt 58x58mm + d= 58mm/ Weiss
      CHF 25.10  / St.*
    • WH11935505Z

      basico Zubehör Gr.3x1: Abdeckplatte 2x Ausschnitt 58x58mm + d= 58mm/ Schwarz
      CHF 29.05  / St.*
    • WH11935600Z

      basico Zubehör Gr.2x2: Abdeckplatte 3x Ausschnitt 58x58mm + d= 43mm/ Weiss
      CHF 38.50  / St.*
    • WH11935605Z

      basico Zubehör Gr.2x2: Abdeckplatte 3x Ausschnitt 58x58mm + d= 43mm/ Schwarz
      CHF 43.65  / St.*
    • WH11935700Z

      basico Zubehör Gr.2x2: Abdeckplatte 3x Ausschnitt 58x58mm + d= 58mm/ Weiss
      CHF 38.50  / St.*
    • WH11935705Z

      basico Zubehör Gr.2x2: Abdeckplatte 3x Ausschnitt 58x58mm + d= 58mm/ Schwarz
      CHF 43.65  / St.*
    • WH11935800Z

      basico Zubehör Gr.3x1: Abdeckplatte 2x d= 43mm + Ausschnitt 58x58mm / Weiss
      CHF 18.20  / St.*
    • WH11935805Z

      basico Zubehör Gr.3x1: Abdeckplatte 2x d= 43mm + Ausschn. 58x58mm / Schwarz
      CHF 21.10  / St.*
    • WH11935900Z

      basico Zubehör Gr.3x1: Abdeckplatte d= 58mm + d= 43mm + 1x 58x58mm/ Weiss
      CHF 19.55  / St.*
    • WH11935905Z

      basico Zubehör Gr.3x1: Abdeckplatte d= 58mm + d= 43mm + 1x 58x58mm/ Schwarz
      CHF 22.35  / St.*
    • WH11936000Z

      basico Zubehör Gr.2x2: Abdeckplatte 3x d= 43mm + Ausschnitt 58x58mm/ Weiss
      CHF 25.65  / St.*
    • WH11936005Z

      basico Zubehör Gr.2x2: Abdeckplatte 3x d= 43mm + Ausschnitt 58x58mm/ Schwarz
      CHF 29.20  / St.*

    Technische Merkmale

    Abmes­sungen
    • Empfoh­lene Monta­ge­höhe
      1,10 - 1,10 m
    • Monta­ge­höhe
      1,10 - 1,10 m
    Einstel­lungen
    • Unter­stützten Einstellm­odus
      ETS, easy
    • Mini­male Einschalt­dauer
      10 s
    Funk­ti­onen
    • Maxi­male Einschalt­dauer
      30 min
    Anschluss­mög­lich­keiten
    • Mit Bussystem KNX-­Funk
      Nein
    Span­nung
    • Betriebss­pan­nung über Bus
      21 - 32 V
    Liefe­r­um­fang
    • Busan­kopp­lung inklu­sive
      Ja
    Elek­tri­scher Strom
    • Strom­auf­nahme Bus Daten­transfer
      10 mA
    Beleuch­tung
    • Ansprech­hel­lig­keit einstellbar
      5 - 1000 lx
    Erfas­sung
    • Erfas­sungs­winkel einstellbar
      45 - 90 °
    • Erfas­sungs­winkel hori­zontal
      90 - 180
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -5 - 45 °C
    Werk­stoff
    • Werk­stoff
      Ther­mo­plast
    Texte
    • Druck­taster
      Mit Taste für Auto­ma­ti­k/Dau­e­r-EIN/Dau­e­r-AUS
    • Betriebsart
      Mit Test­be­trieb, Master/S­lave Betrieb zur Abde­ckung grosser Erfas­sungs­be­reiche, Mit 3 Betriebs­ar­ten: Auto­ma­ti­k/Dauer EIN/Dauer AUS
    • Funk­tion
      Anwe­sen­heits­si­mu­la­tion, Mit Party­funk­tion
    • Monta­geart
      Mit Spreiz­krallen, Mit Demon­ta­geschutz
    Reich­weite
    • Max. Reich­weite frontal
      12 m
    • Max. Reich­weite zu einer Seite
      8 m
    Data act-­Kon­for­mität
    • Gene­riert Daten
      Ja
    • Daten­for­mate
      KNX (TP)
    • Geschätztes tägli­ches Daten­vo­lumen
      10 KB - 100 KB
    • Daten­ge­ne­rie­rung in Echt­zeit
      Ja
    • Auf dem Gerät gespei­cherte Daten
      Nein

    catalog.pageproduct.title_sustainability.h2

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja

    catalog.pageproduct.sustainability_block.downloads_h3

    PEP - Motion detector 90-180° 3-wire/2300W IP55 Signal White (English)
    PDF
    4,62 MB
    REACH declaration WHT506E
    PDF
    RoHS report WHT506E
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild WHT506E | Hager Schweiz

      Produktbild WHT506E

    • GeneratedProductDatasheet

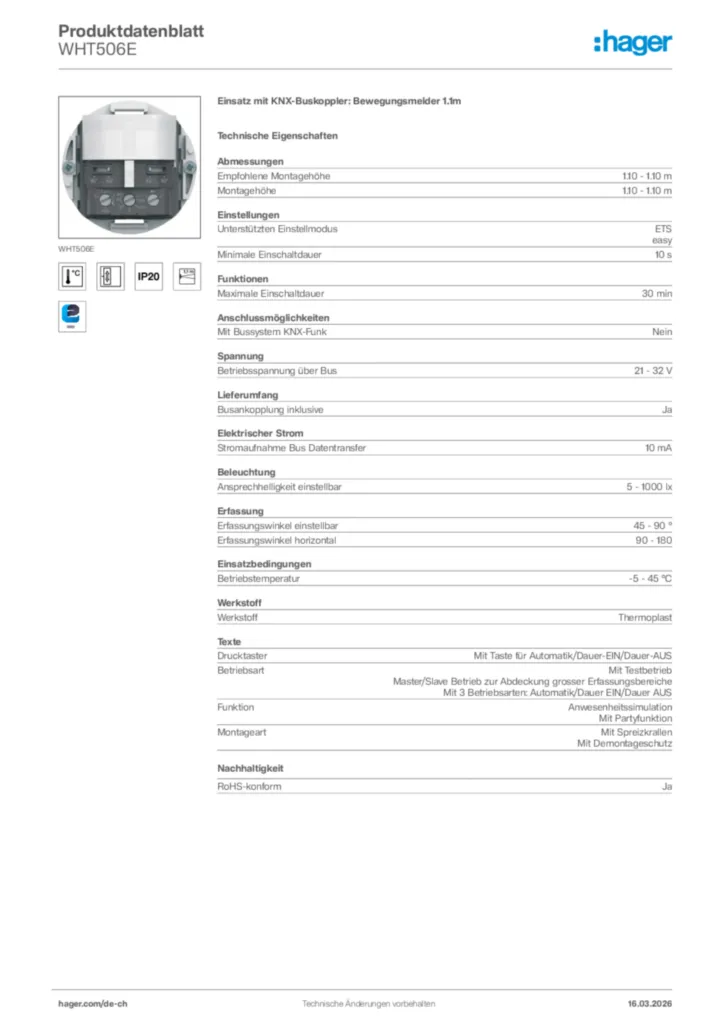

      Bild Hager Produktdatenblatt WHT506E | Hager Schweiz

      Hager Produktdatenblatt WHT506E

      Einsatz mit KNX-Buskoppler: Bewegungsmelder 1.1m

      PDF

    • Bedienungs- & Montageanleitungen

      Bild Bedienungs- und Montageanleitung für WHT506 - KNX Bewegungsmelder-Modul 1,10 m (DE-IT, 2019-12) | Hager Schweiz

      Bedienungs- und Montageanleitung für WHT506 - KNX Bewegungsmelder-Modul 1,10 m (DE-IT, 2019-12)

      Montageanleitung de-DE, it-IT 2019-12-12

      PDF
      1,62 MB
      Bild Bedienungs- und Montageanleitung für WHT506 - KNX Bewegungsmelder-Modul 1,10 m (FR-EN, 2019-12) | Hager Schweiz

      Bedienungs- und Montageanleitung für WHT506 - KNX Bewegungsmelder-Modul 1,10 m (FR-EN, 2019-12)

      Montageanleitung en-GB, fr-FR 2020-01-07

      PDF
      1,60 MB

    • Software

      Bild ETS Database for WHT506 | Hager Schweiz

      ETS Database for WHT506

      KNX Produktdatenbank en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pt-PT, sv-SE 2020-01-01

      KNXPROD
      276,51 kB

    • Dokumentationen

      Bild Applikationsbeschreibung ETS für KNX Bewegungsmelder-Modul V1.0 (DE, 2020-03) | Hager Schweiz

      Applikationsbeschreibung ETS für KNX Bewegungsmelder-Modul V1.0 (DE, 2020-03)

      Applikationshandbuch de-DE 2020-03-18

      PDF
      5,60 MB
      Bild Applikationsbeschreibung ETS für KNX Bewegungsmelder-Modul V1.0 (DE, 2020-03), easy link | Hager Schweiz

      Applikationsbeschreibung ETS für KNX Bewegungsmelder-Modul V1.0 (DE, 2020-03), easy link

      Applikationshandbuch de-DE 2020-03-25

      PDF
      2,70 MB
      Bild Applikationsbeschreibung ETS für KNX Bewegungsmelder-Modul V1.0 (EN, 2020-03) | Hager Schweiz

      Applikationsbeschreibung ETS für KNX Bewegungsmelder-Modul V1.0 (EN, 2020-03)

      Applikationshandbuch en-GB 2020-03-18

      PDF
      5,65 MB
      Bild Applikationsbeschreibung ETS für KNX Bewegungsmelder-Modul V1.0 (EN, 2020-03), easy link | Hager Schweiz

      Applikationsbeschreibung ETS für KNX Bewegungsmelder-Modul V1.0 (EN, 2020-03), easy link

      Applikationshandbuch en-GB 2020-03-25

      PDF
      2,47 MB
      Bild Applikationsbeschreibung ETS für KNX Bewegungsmelder-Modul V1.0 (FR, 2020-03) | Hager Schweiz

      Applikationsbeschreibung ETS für KNX Bewegungsmelder-Modul V1.0 (FR, 2020-03)

      Applikationshandbuch fr-FR 2020-03-18

      PDF
      5,58 MB
      Bild Applikationsbeschreibung ETS für KNX Bewegungsmelder-Modul V1.0 (FR, 2020-03), easy link | Hager Schweiz

      Applikationsbeschreibung ETS für KNX Bewegungsmelder-Modul V1.0 (FR, 2020-03), easy link

      Applikationshandbuch fr-FR 2020-03-25

      PDF
      2,51 MB
      Bild Applikationsbeschreibung ETS für KNX Bewegungsmelder-Modul V1.0 (IT, 2020-03) | Hager Schweiz

      Applikationsbeschreibung ETS für KNX Bewegungsmelder-Modul V1.0 (IT, 2020-03)

      Applikationshandbuch it-IT 2020-03-25

      PDF
      5,75 MB
      Bild Applikationsbeschreibung ETS für KNX Bewegungsmelder-Modul V1.0 (IT, 2020-03), easy link | Hager Schweiz

      Applikationsbeschreibung ETS für KNX Bewegungsmelder-Modul V1.0 (IT, 2020-03), easy link

      Applikationshandbuch it-IT 2020-03-25

      PDF
      2,53 MB
    Mehr Downloads

    Entdecken Sie weitere Produkte in diesem Sortiment

      5
    • 1
      EE807 - IR-Fernbedienung Hager für EE81. und TCC52.
      EE807
      Fernbedienung IR für Präsenzmelder Einbau EE81x/TCC5xx für Einstellungen
      Preis*
      CHF 107.00
      / St. *
      CHF 107.00
      / St. *
    • 2
      TRE600 - Automatik-LED-Strahler Hager quicklink mit KNX-Bewegungsmelder 200/360° weiss
      TRE600
      Funk- Außenbewegungsmelder IP55 mit LED- Strahler, quicklink, weiß
      Preis*
      CHF 426.00
      / St. *
      CHF 426.00
      / St. *
    • 3
      EE808 - IR-Fernbedienung Hager für EE81. und TCC52.
      EE808
      Fernbedienung IR für Präsenzmelder Einbau EE81x/TCC5xx für An/Aus/Dimmen
      Preis*
      CHF 83.10
      / St. *
      CHF 83.10
      / St. *
    • 4
      TRE700 - Kit RF-Bewegungsmelder+Aktor Hager quicklink mit KNX-Ausgang
      TRE700
      Kit Funk-Bewegungsmelder + 1 Ausgang Empfänger
      Preis*
      CHF 421.00
      / St. *
      CHF 421.00
      / St. *
    • 5
      EE806 - Fernbedienung Komfort zu EE85./86./87 Hager
      EE806
      Fernbedienung IR für Bewegungsmelder Komfort IP55 EE85x/86x/87x/TRE600/WYC5xxC
      Preis*
      CHF 50.70
      / St. *
      CHF 50.70
      / St. *
    *Irrtümer und technische Änderungen vorbehalten. Unverbindliche Preisempfehlung zzgl. MWST.

    Kontakt & Support

    • Kontakt
    • Weiterbildung
    • Tools und Software
    • Broschüren und Kataloge

    E-Katalog

    • Verteilersysteme und Schränke
    • Reiheneinbaugeräte
    • Schalt- und Schutzgeräte
    • Ladestation für Elektrofahrzeuge (EVCS)
    • Energiemanagement und -Überwachung
    • Leitungsführung tehalit
    • Schalter und Steckdosen
    • Bewegungsmelder und Präsenzmelder
    • Sicherheitstechnik
    • Gebäudesystemtechnik KNX
    • Türkommunikation

    Unternehmen

    • Über uns
    • Standorte
    • Karriere
    • Newsletter

    Wer sind wir?

    Die 1985 gegründete Hager Schweiz mit ihren 400 Mitarbeitenden bietet ein umfassendes Lösungsportfolio für Wohn- und Gewerbebau, Zweckbau, Infrastrukturbau und EVU an.

    In Emmenbrücke, Luzern, entstehen innovative Schaltschranksysteme und das bewährte Schalter- und Steckdosensortiment – von Natur aus nachhaltig und made in Switzerland.

    • Cookies
    • Datenschutz
    • Impressum
    • Sicherheitslücken melden

    © Hager Group
