Verschlussdeckel Q12 244x244mm für 5mm Bodenbelag aus Polyamid eisengrau VDQ12057011
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
KabelauslassOhne Kabelauslass im Deckel
-
Mindest-Einbautiefe60 mm
-
Länge Außenmaß263 mm
-
Länge Einbaumaß244 mm
-
Breite Einbaumaß244 mm
-
Tiefe der Bodenbelagaussparung5 mm
-
Breite Außenmaß263 mm
-
Deckelausführungohne
-
Werkstoff DeckelPolyamid
-
Farbeeisengrau
-
RAL FarbeRAL 7011 - Eisengrau
-
WerkstoffPolyamid (PA)
-
WerkstoffgruppeKunststoff
-
Geeignet für AußengebrauchNein
-
Betoninstallation geeignetJa
-
Maximale BelastungPrüfstempel Ø 13mm 3 kN / Prüfstempel Ø 130mm 5 kN
Downloads
-

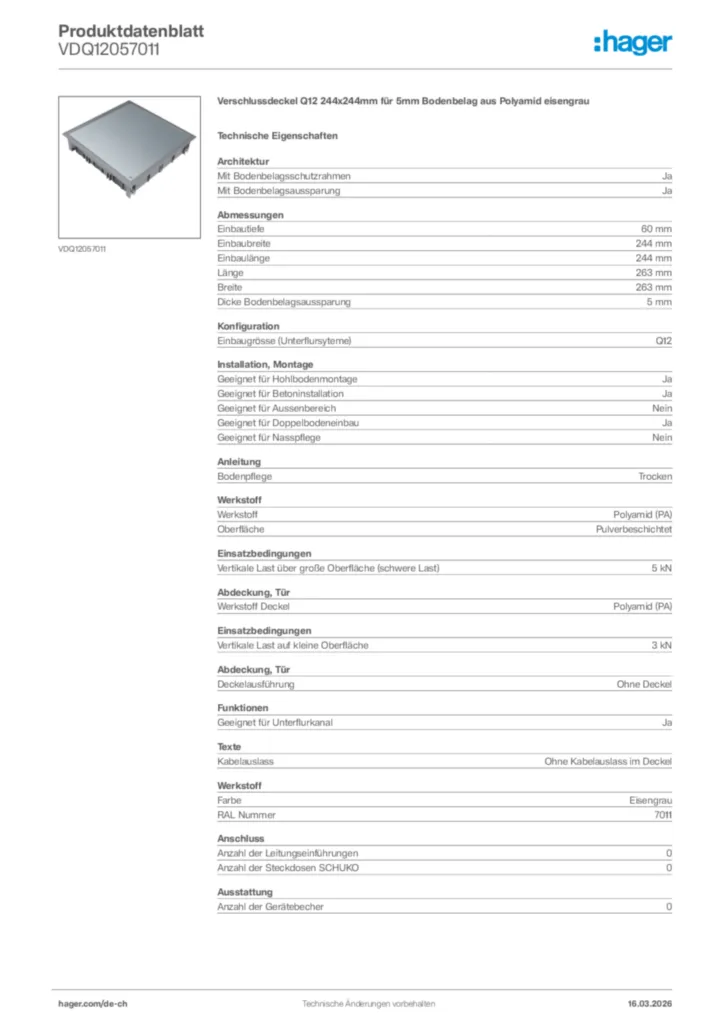

Produktbild
Nutzung des Bildes nur in Übereinstimmung mit unseren Nutzungsbedingungen (PDF, 95 Ko).
Produktbild VDQ12057011
-
Installationshandbuch
Installationshandbuch für VDQ12057011
BASISWISSEN-BODENINSTALLATIONSSYSTEME__DE__2024-04__HANDBUCH
PDF99 MB -
Technische Informationen
Technische Information für VDQ12057011
Bodeninstallationssysteme, Hinweis für den Bodenleger
PDF2 MB -
BIM Revit Objekte
BIM Modelle Revit für VDQ12057011
BIM Revit-Objekte für electraplan.VE-EE
ZIP112 MB -
BIM Archicad
BIM Archicad-Objekte für electraplan.VE-EE
ZIP11 MB -
STEP Dateien
STEP Modelle für VDQ12057011
STP365 KB -
With variables
Technische Produkt-Zeichnung für VDQ12057011
Technical Drawing of VDQ1205
PDF117 KB -
Konformitätserklärung
EU-Konformitätserklärung für VDQ12057011
Declaration
PDF48 KBEU-Konformitätserklärung für VDQ12057011
Declaration
PDF120 KB -
RoHS Report
Schadstoff-Richtlinien für VDQ12057011
RoHS-declaration 2023-10-20 (english)
PDF32 KBSchadstoff-Richtlinien für VDQ12057011
REACH-declaration 2023-10-20 (english)
PDF33 KB
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
