Bodendose Hager für Edelstahlkassette Q06 UDBDQ06

Bodendose Hager, für Edelstahlkassette Q06
EAN-Nr.
4012002247396
VPE
1 Stück
Rabattgruppe
V1
Preis*
 218.00 CHF
/ Stück *
 218.00 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Bodendose Hager für Edelstahlkassette Q06

UDBDQ06

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Zubehör 1 Produkte verfügbar

Kompatible Produkte

  • Passend zu 15 Produkte verfügbar

Optionales Zubehör

  • Zubehör
  • UDQ06H

    Höhenerweiterung für UD-ZuHause Q06
     42.35 CHF  / Stück*

Passend zu

  • VQ06129005

    Versorgungseinheit Q06 200x200mm für 12mm Bodenbelag aus Polyamid tiefschwarz
     63.30 CHF  / Stück*
  • VQ06127011

    Versorgungseinheit Q06 200x200mm für 12mm Bodenbelag aus Polyamid eisengrau
     63.30 CHF  / Stück*
  • VQ06059005

    Versorgungseinheit Q06 200x200mm für 5mm Bodenbelag aus Polyamid tiefschwarz
     54.00 CHF  / Stück*
  • VQ06057011

    Versorgungseinheit Q06 200x200mm für 5mm Bodenbelag aus Polyamid eisengrau
     54.00 CHF  / Stück*
  • VEQ0612E

    Versorgungseinheit aus Edelstahl Q06 200x200mm für 12mm Bodenbelag
     612.00 CHF  / Stück*
  • VDQ06057011

    Verschlussdeckel Q06 200x200mm für 5mm Bodenbelag aus Polyamid eisengrau
     46.50 CHF  / Stück*
  • VDQ06059005

    Verschlussdeckel Q06 200x200mm für 5mm Bodenbelag aus Polyamid tiefschwarz
     46.40 CHF  / Stück*
  • VDQ06127011

    Verschlussdeckel Q06 200x200mm für 12mm Bodenbelag aus Polyamid eisengrau
     53.20 CHF  / Stück*
  • VDQ06129005

    Verschlussdeckel Q06 200x200mm für 12mm Bodenbelag aus Polyamid tiefschwarz
     53.20 CHF  / Stück*
  • EKQ060LE15

    Nivel. Edelstahlkassette Q06 mit Leitungsauslass für 6x45er Module Belag T=15mm
     329.00 CHF  / Stück*
  • EKQ060BL15

    Nivellierbare Edelstahlkassette Q06 für Revisionsöffnung mit Belagstiefe 15mm
     272.00 CHF  / Stück*
  • EKQ060BL25

    Nivellierbare Edelstahlkassette Q06 für Revisionsöffnung mit Belagstiefe 25mm
     313.00 CHF  / Stück*
  • EKQ060LE25

    Nivel. Edelstahlkassette Q06 mit Leitungsauslass für 6x45er Module Belag T=25mm
     357.00 CHF  / Stück*
  • EKQ060TM15

    Nivellierbare Edelstahlkassette Q06 mit Tubus für 6x45er Module Belagstiefe 15mm
     468.00 CHF  / Stück*
  • EKQ060TM25

    Nivellierbare Edelstahlkassette Q06 mit Tubus für 6x45er Module Belagstiefe 25mm
     502.00 CHF  / Stück*

Technische Merkmale

Archi­tektur
  • Mit Boden­be­lags­schutz­rahmen
    Nein
Abmes­sungen
  • Mindes­te­s­trich­höhe
    95 mm
  • Einbau­länge
    206 mm
  • Einbaubreite
    206 mm
  • Länge
    206 mm
Ausstat­tung
  • Anzahl der einbau­baren Geräte
    6
Funk­ti­onen
  • Entkopp­lungs­mög­lich­keit Ober­teil vom Unter­teil
    Ja
  • Geeignet für Unter­flur­kanal
    Nein
  • Geeignet für estrich­bün­digen geschlos­senen Unter­flur­kanal
    Nein
  • Geeignet für estrich­über­deckten Unter­flur­kanal
    Nein
Instal­la­tion, Montage
  • Geeignet für Hohl­bo­den­mon­tage
    Ja
  • Geeignet für Doppel­bo­den­einbau
    Ja
  • Geeignet für Nass­pflege
    Nein
Werk­stoff
  • Werk­stoff
    Stahl
  • Ober­fläche
    Verzinkt
  • Farbe
    Zink

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
Halogenfrei Ja

Zertifizierungen und Dokumente

PEP - Stainless steel and brass cassettes, floor boxes (unequipped) and accessories (english)
PDF
1,86 MB
Hager REACH declaration UDBDQ06
PDF
Hager RoHS Report UDBDQ06
PDF

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild UDBDQ06 | Hager Schweiz

    Produktbild UDBDQ06

  • Product datasheet

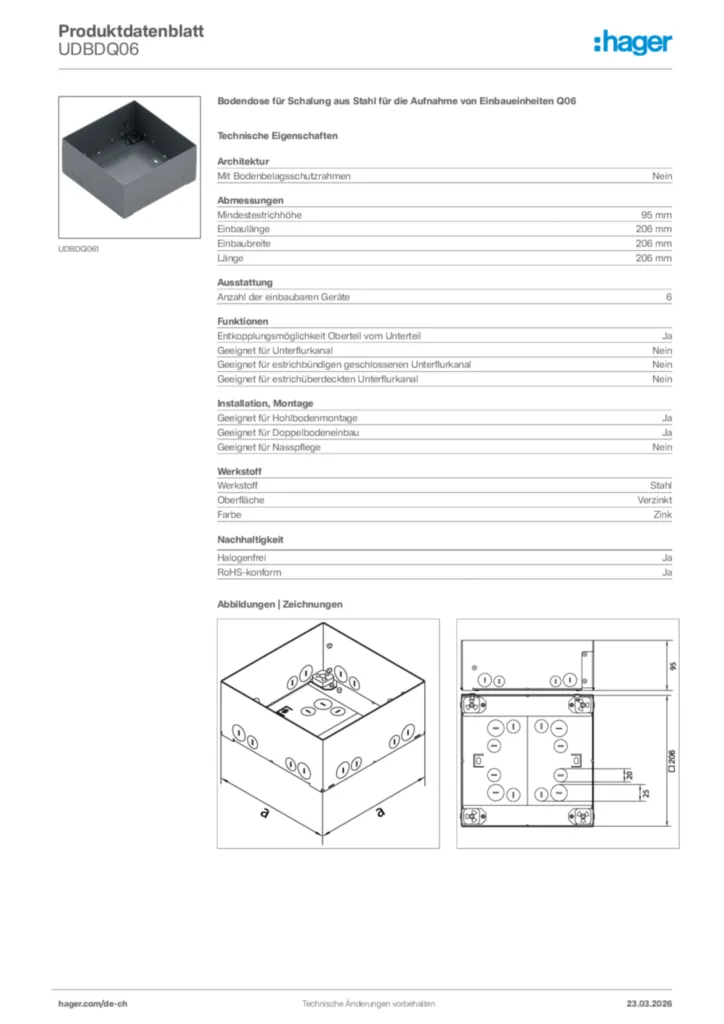

    Bild Hager Produktdatenblatt UDBDQ06 | Hager Schweiz

    Hager Produktdatenblatt UDBDQ06

    Bodendose für Schalung aus Stahl für die Aufnahme von Einbaueinheiten Q06

    PDF

  • Bedienungsanleitung

    Bild Montageanleitung für UDBDQ06, UDKPQ067011 - Bodendosen, Sets (Stand: 11.2016) | Hager Schweiz

    Montageanleitung für UDBDQ06, UDKPQ067011 - Bodendosen, Sets (Stand: 11.2016)

    Bedienungsanleitung International 2020-01-01

    PDF
    377,69 kB

  • Montageanleitung

    Bild Montageanleitung International 2022-10-10 | Hager Schweiz

    Montageanleitung International 2022-10-10

    PDF
    22,73 MB

  • Technischer Anhang (Einzelprodukt)

    Bild Bodeninstallationssysteme - Schutzarten | Hager Schweiz

    Bodeninstallationssysteme - Schutzarten

    Bodeninstallationssysteme - Schutzarten (DE, 02-2024)

    PDF
    882,67 kB
    Bild Floor installation systems - Protection class | Hager Schweiz

    Floor installation systems - Protection class

    Floor installation systems - Protection class (EN, 02-2024)

    PDF
    868,08 kB
    Bild Technischer Anhang (Einzelprodukt) fr-FR 2023-06-16 | Hager Schweiz

    Technischer Anhang (Einzelprodukt) fr-FR 2023-06-16

    PDF
    2,59 MB

  • DXF Dateien

    Bild DXF Dateien International 2025-01-23 | Hager Schweiz

    DXF Dateien International 2025-01-23

    DXF
    100,30 kB

  • STEP Dateien

    Bild STEP Dateien International 2025-01-22 | Hager Schweiz

    STEP Dateien International 2025-01-22

    STP
    1,10 MB

  • Produkt Zeichnung

    Bild Product drawing | Hager Schweiz

    Product drawing

    Produkt Zeichnung International 2022-12-09

    PDF
    40,50 kB

  • Handbuch

    Bild Bodeninstallationssysteme - Handbuch: Basiswissen | Hager Schweiz

    Bodeninstallationssysteme - Handbuch: Basiswissen

    Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)

    PDF
    99,71 MB
    Bild Floor installation systems - Handbook: Basic knowledge | Hager Schweiz

    Floor installation systems - Handbook: Basic knowledge

    Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)

    PDF
    99,70 MB

  • Konformitätserklärung

    Bild CE-Konformitätserklärung für VQxx, VRxx, VExx, VDQxx, VDRxx, VDExx - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019) | Hager Schweiz

    CE-Konformitätserklärung für VQxx, VRxx, VExx, VDQxx, VDRxx, VDExx - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)

    Konformitätserklärung International 2019-08-23

    PDF
    48,47 kB
    Bild EU-Konformitätserklärung VQ_VR_VE | Hager Schweiz

    EU-Konformitätserklärung VQ_VR_VE

    Konformitätserklärung International 2017-11-20

    PDF
    120,65 kB
    Bild Konformitätserklärung en-GB, de-DE 2023-07-12 | Hager Schweiz

    Konformitätserklärung en-GB, de-DE 2023-07-12

    PDF
    594,89 kB
Mehr Downloads
