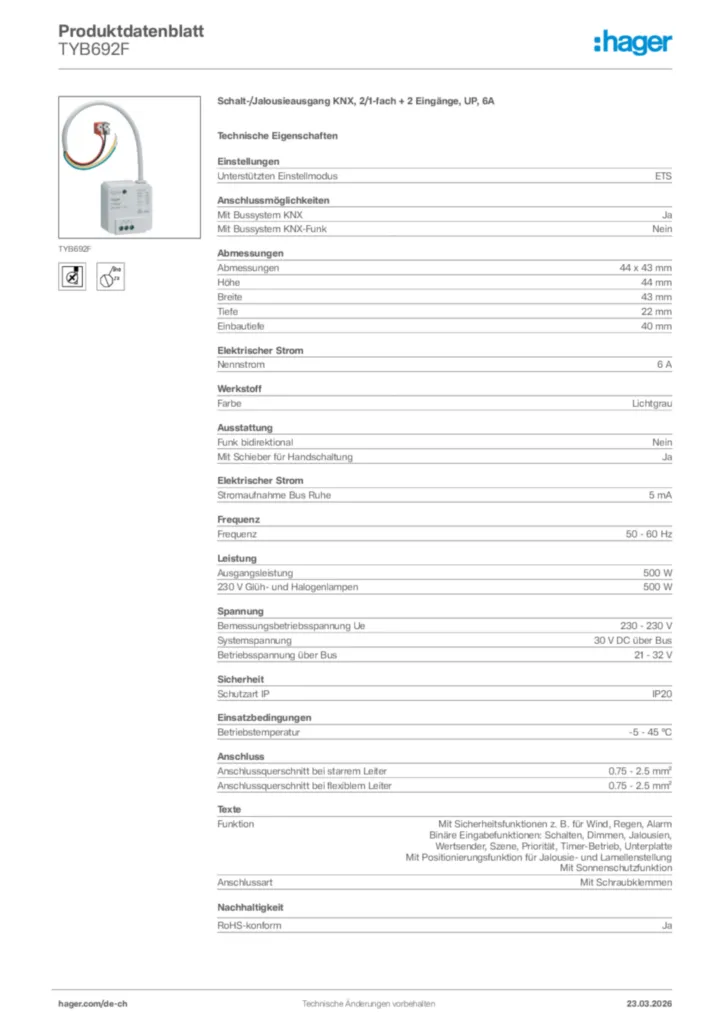

Schalt-/Jalousieausgang KNX, 2/1-fach + 2 Eingänge, UP, 6A TYB692F
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Hierbei handelt es sich um ein Auslaufprodukt. Bestellung ist noch möglich. Bezüglich Verfügbarkeit, Lieferzeit und Preis wenden Sie sich bitte an den Grosshandel.
Technische Merkmale
-
Bussystemja
-
MontageartUnterputz
-
Mehrphasenbetriebfür 1 Phasenbetrieb
-
Funktionmit Positionierungsfunktion für Jalousie- und Lamellenstellung ; mit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm ; mit Sonnenschutzfunktion ; Binäreingangsfunktionen: Schalten, Dimmen, Jalousie, Wertgeber, Szene, Zwangssteuerung, Zeitschalterbetrieb, Heizungssteuerung
-
Anzahl Module0
-
Meldeleuchteja
-
BedienungHandbedienung im Testbetrieb über Programmiertaste (Einflächenbedienung) ; Testbetrieb/Baustellenbetrieb aktivierbar über Programmiertaste
-
Ansteuerungzur Ansteuerung eines Antriebs für Wechselspannung
-
Taste / Tasterknopfmit beleuchteter Programmier-Taste
-
Binäreingängemit 2 unabhängigen Binäreingängen für potenzialfreie Kontakte
-
Bemessungsbetriebsspannung Ue230 V
-
Nennstrom6 A
-
Max. Schaltleistung bei230 V AC
-
Betriebsspannung über Bus21…32 V DC
-
Ausgangsspannung230 V AC
-
Systemspannung30V DC über Bus
-
Stromaufnahme Bus (Datentransfer)7 mA
-
Stromaufnahme Bus (Ruhe)5 mA
-
Anzahl Eingangsstromkreise2
-
Maximaler Durchgangsstrom6 A
-
Nennstrom6 A
-
Schaltstrom bei cos φ = 0,8max. 6 A
-
Haltestrom in AC1 für den Kontakt Stromverlauf oder zone 16 A
-
Höhe installiertes Produkt44 mm
-
Abmessungen (dxH)44 x 43 x 22 mm
-
Breite Reiheneinbaugerät (REG)0 TE
-
Höhe44 mm
-
Max. Last für elektronische Trafos500 W
-
Gesamtverlustleistung unter Nennstrom0.5 W
-
Ausgangsleistung500 W
-
Max. Schaltleistung1200 W
-
konventionelle Trafos500 VA
-
Elektronische Trafos500 W
-
Eingangs-Abtastspannung12 V DC
-
Farbelichtgrau
-
Leuchtstofflampen mit EVG6 x 48 W
-
Leuchtstofflampen unkompensiert500 VA
-
Leistung Energiesparlampen5 x 13W
-
Max. Leuchtstofflampenlast (Serienschalt.)6 x 48W
-
Max. Anzahl von LED/ESL Lampen5
-
230 V LED-Lampen5 x 13 W
-
Leistung LED65 W
-
Max. Glühlampenlast500 W
-
230 V Glüh- und Halogenlampen500 W
-
Anschlussquerschnitt bei flexiblem Leiter0,75 - 2,5mm²
-
Anschlussquerschnitt bei starrem Leiter0,75 - 2.5mm²
-
Leiterquerschnitt (flexibel)0.75…2.5 mm²
-
Leiterquerschnitt (starr)0.75…2.5 mm²
-
Kontaktanzahl2
-
Kontaktart1S
-
Busankopplermit integriertem Busankoppler
-
Anschlussartmit Schraubklemmen
-
BusanschlussBusanschluss über vorkonfektionierte Leitung mit Busanschlussklemme
-
AnschlussartSchraubtechnik
-
Unterstützten Einstellmodussystem
-
EinstellungenUmschaltzeit bei Fahrtrichtungswechsel einstellbar
-
Busankopplung inklusiveJa
-
Modulare ErweiterungsmöglichkeitNein
-
Differenzierungsmerkmal 3 - Vertriebmit Schraubklemmen
-
SchutzartIP20
-
Betriebstemperatur-5…45 °C
-
Lager-/Transporttemperatur-20…70 °C
-
Gerät der FamilieTYB
-
Haupt-DesignlinieKNX
