Schalt-/Jalousieaktor 20/10fach KNX Secure, 16A, C-Last TYMS620D
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
MontageartREG
-
Mehrphasenbetriebzum Schalten verschiedener Außenleiter geeignet
-
Anzahl Module8
-
Meldeleuchteja
-
Handschalter / -tasterHandbedientasten für Ein/Aus (Auf/Ab) sowie Busfunktion Ein/Aus pro Kanal/Gerät
-
Bemessungsbetriebsspannung Ue230 V
-
Nennstrom16 A
-
Betriebsspannung über Bus21…32 V DC
-
Systemspannung30V DC über Bus
-
Stromaufnahme Bus (Datentransfer)5 mA
-
Stromaufnahme Bus (Ruhe)3 mA
-
Anzahl Eingangsstromkreise0
-
Nennstrom16 A
-
Tiefe65 mm
-
Breite Reiheneinbaugerät (REG)10 TE
-
Höhe90 mm
-
Max. Last für elektronische Trafos1500 W
-
Gesamtverlustleistung unter Nennstrom1.3 W
-
Ausgangsleistung2300 W
-
Max. Schaltleistung28750 W
-
konventionelle Trafosmax. 1500 VA
-
Elektronische Trafos1500 W
-
Farbelichtgrau
-
Leuchtstofflampen mit EVGmax. 20 x 36 W
-
Leuchtstofflampen unkompensiert1200 VA
-
Energiesparlampen25 x 18 W
-
Leistung Energiesparlampen25x18W
-
Max. Leuchtstofflampenlast (Serienschalt.)27 X 36W
-
Leuchtstofflampen parallelkompensiert1000 W /130 µF
-
Max. Anzahl von LED/ESL Lampen25
-
Leistung LED450 W
-
Max. Glühlampenlast2300 W
-
230 V Glühlampen2300 W
-
230 V Halogenlampen2300 W
-
230 V Glüh- und Halogenlampen2300 W
-
Leiterquerschnitt (flexibel)0.5…4 mm²
-
Leiterquerschnitt (starr)0.5…6 mm²
-
Busankopplermit integriertem Busankoppler
-
BusanschlussBusanschluss über Anschlussklemme
-
Unterstützten Einstellmodussystem
-
Busankopplung inklusiveJa
-
Modulare ErweiterungsmöglichkeitNein
-
Differenzierungsmerkmal 3 - Vertriebmit Schraub-Liftklemmen
-
SchutzartIP20
-
Betriebstemperatur-5…45 °C
-
Lager-/Transporttemperatur-20…70 °C
-
Haupt-DesignlinieKNX
Downloads
-

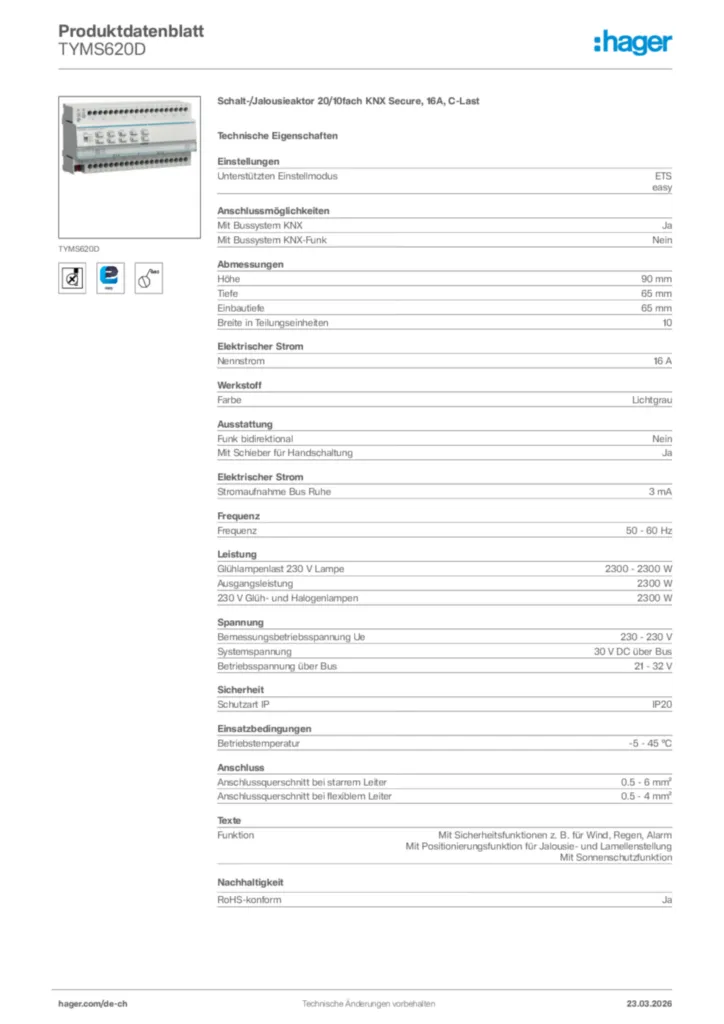

Produktbild
Nutzung des Bildes nur in Übereinstimmung mit unseren Nutzungsbedingungen (PDF, 95 Ko).
Produktbild TYMS620D
-
Bedienungsanleitung
Bedienungsanleitung für TYMS620D
PDF3 MBBedienungsanleitung für TYMS620D
PDF3 MBBedienungsanleitung für TYMS620D
PDF3 MB -
Montageanleitung
Montageanleitung für TYMS620D
PDF3 MB -
KNX Produktdatenbank
Produktdatenbank für TYMS620D
ETS Database for TYMS620D
KNXPROD1 MB -

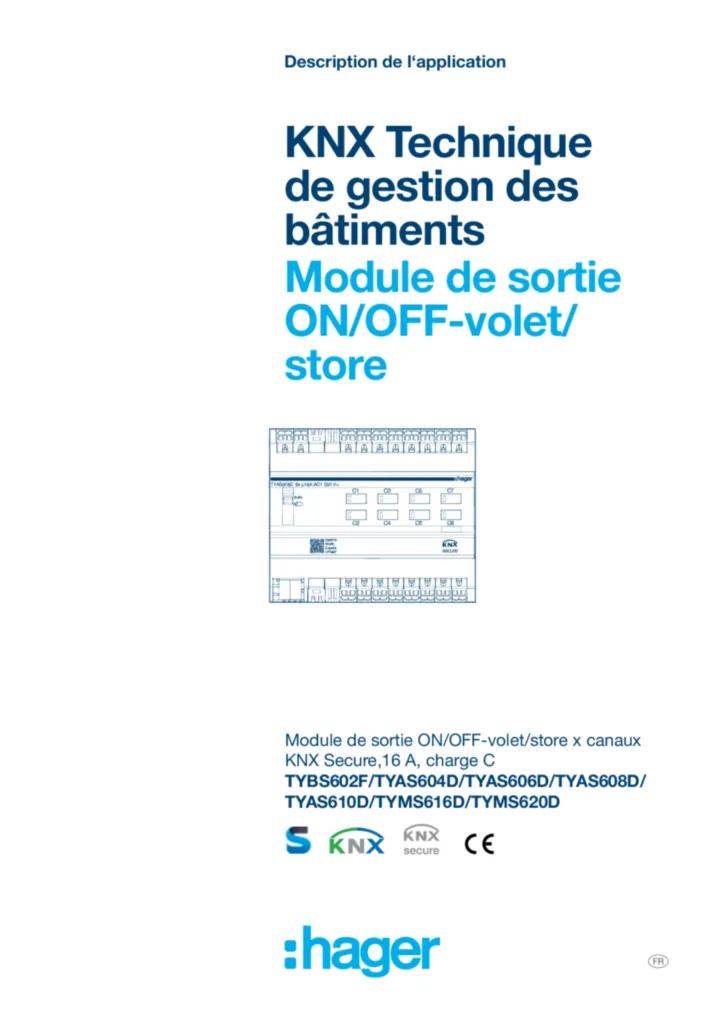

Applikationshandbuch
