EB-Schalt-/Jalousieaktor Hager TYBS692F KNX Secure 2/1-fach 6A/230AC TYBS692F
EB-Schalt-/Jalousieaktor Hager TYBS692F KNX Secure, 2/1-fach, 2 Binäreingänge für potentialfreie Kontakte (keine externe Abfragespannung erforderlich), 44×43×23 mm
EAN-Nr.
3250610050361
E-nr.
405 660 122
VPE
1 Stück
Rabattgruppe
T4
Preis*
179.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Wiederverkäufer
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Bussystem-Spannungsversorgung 4 Produkte verfügbar -
Überspannungsableiter für Informations-/MSR-Technik 1 Produkte verfügbar -
Zubehör/Ersatzteile für Bussystem 4 Produkte verfügbar -
Bussystem-Datenschnittstelle 1 Produkte verfügbar -
Bussystem-Systemschnittstelle/Medien-Gateway 4 Produkte verfügbar -
Bussystem-Anschluss-/Abzweigklemme 1 Produkte verfügbar
Optionales Zubehör
-
TXA114
Spannungsversorgung KNX mit 1 Ausg. inkl. Drossel 320mA + 1 Ausg. 24VDC, 640mA
543.00 CHF / Stück* -
TXA112Spannungsversorgung KNX mit 1 Ausgang und 1 Drossel, 640mA
526.00 CHF / Stück* -
TXA111Spannungsversorgung KNX mit 1 Ausgang und 1 Drossel, 320mA
408.00 CHF / Stück* -
TYFS110Spannungsversorgung KNX mit 2 Ausgängen inkl. 1 Drossel, 1280 mA
597.00 CHF / Stück*
-
TG029
Überspannungsschutz, 2-polig, KNX
178.50 CHF / Stück*
-
TG019
Systemleitung KNX, Y(ST)Y, 2x2x0, 8, Länge 500m
580.00 CHF / Stück* -
TG018Systemleitung KNX, Y(ST)Y, 2x2x0, 8, Länge 100m
117.00 CHF / Stück* -
TGZ181
Systemleitung KNX, J-H(St)Hh, 2x2x0, 8, B2cas1d1a1, halogenfrei, Länge 100m
165.00 CHF / Stück* -
TGZ185
Systemleitung KNX, J-H(St)Hh, 2x2x0, 8, B2cas1d1a1, halogenfrei, Länge 500m
824.00 CHF / Stück*
-
TYFS122
USB-Schnittstelle KNX, REG
304.00 CHF / Stück*
-
TYFS120
KNX/IP Schnittstelle Secure, REG 1 TE
386.00 CHF / Stück* -
TYFS121KNX/IP Router Secure, REG 1 TE
708.00 CHF / Stück* -
TJAS471domovea plus - Visualisierungsserver mit easy KNX, IoT und Matter-Standard
1’649.00 CHF / Stück* -
TJAS671domovea basic - Visualisierungsserver mit easy KNX, IoT und Matter-Standard
899.00 CHF / Stück*
-
TG008
Bussteckklemmen KNX, 2 polig, rot/schwarz
2.05 CHF / Stück*
-
TYFS130Linien-/Bereichkoppler, KNX Secure
503.00 CHF / Stück*
Technische Merkmale
Anschlussmöglichkeiten
-
Mit Bussystem KNXJa
-
Mit Bussystem KNX-FunkNein
Einstellungen
-
Unterstützten EinstellmodusETS, easy
Abmessungen
-
Höhe44 mm
-
Breite43 mm
-
Tiefe22 mm
-
Einbautiefe40 mm
Werkstoff
-
FarbeLichtgrau
Ausstattung
-
Funk bidirektionalNein
-
Mit Schieber für HandschaltungJa
Elektrischer Strom
-
Nennstrom6 A
-
Stromaufnahme Bus Ruhe5 mA
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Ausgangsleistung500 W
-
230 V Glüh- und Halogenlampen500 W
Spannung
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Systemspannung30 V DC über Bus
-
Betriebsspannung über Bus21 - 32 V
Sicherheit
-
Schutzart IPIP20
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Anschluss
-
Anschlussquerschnitt bei starrem Leiter0.75 - 2.5 mm²
-
Anschlussquerschnitt bei flexiblem Leiter0.75 - 2.5 mm²
Texte
-
FunktionMit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm, Binäre Eingabefunktionen: Schalten, Dimmen, Jalousien, Wertsender, Szene, Priorität, Timer-Betrieb, Unterplatte, Mit Positionierungsfunktion für Jalousie- und Lamellenstellung, Mit Sonnenschutzfunktion
-
AnschlussartMit Schraubklemmen
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TYBS692F
-

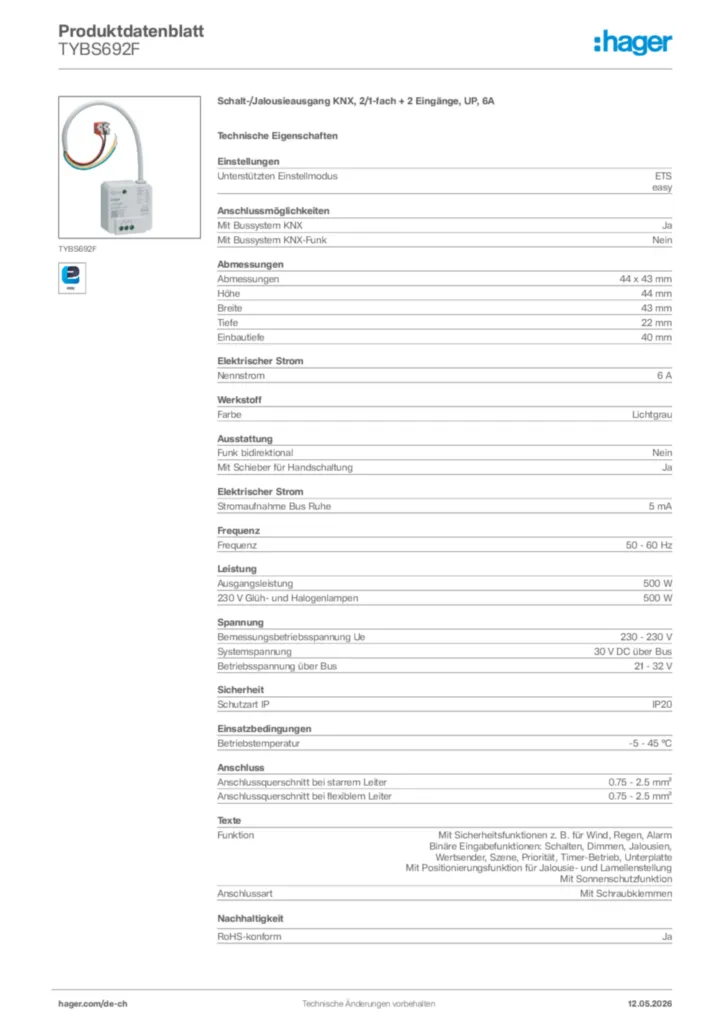

Product datasheet
Hager Produktdatenblatt TYBS692F
Schalt-/Jalousieausgang KNX, 2/1-fach + 2 Eingänge, UP, 6A
PDF -
Bedienungsanleitung
Bedienungsanleitung de-AT, de-DE, de-CH 2025-04-01
PDF807,74 kB
Bedienungsanleitung en-AU, en-NZ, en-GB, en-US 2025-04-28
PDF806,64 kB
Bedienungsanleitung es-ES 2025-05-12
PDF808,68 kB
Bedienungsanleitung fr-FR 2025-05-12
PDF808,77 kB
Bedienungsanleitung it-IT 2025-05-12
PDF805,82 kB
Bedienungsanleitung nl-NL 2025-05-12
PDF805,60 kB -
Montageanleitung
Montageanleitung en-GB, de-DE, fr-FR, it-IT, nl-NL, es-ES, pt-PT, zh-CN 2024-01-15
PDF4,89 MB -
Handbuch
Handbuch de-DE 2015-09-24
PDF2,88 MB
Handbuch en-GB 2015-09-24
PDF2,84 MB
Handbuch fr-FR 2015-09-24
PDF2,89 MB -
KNX Produktdatenbank
KNX Produktdatenbank International 2024-05-07
KNXPROD362,40 kB -
Applikationshandbuch
Applikationshandbuch en-GB 2024-06-27
PDF1,74 MB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, fr-FR 2024-04-04
PDF363,61 kB
UKCA Declaration of Conformity
Konformitätserklärung en-GB 2024-04-04
PDF270,10 kB
Mehr Downloads
