Überspannungsableiter Hager SPD Typ 2 mit Fernmeldekontakt und eindeutiger optischer rot/grün Anzeige zur Statusüberwachung, Netzform TN-S/TT, Anzahl der Leiter (ohne Erde) 4, Nennspannung 240/415 V AC, In (8/20) 20 kA, Imax (8/20) 40 kA, Schutzpegel L-N 1.35 kV, Schutzpegel N-PE 1.5 kV, Schutzpegel L-PE 1.6 kV, max. Leiterquerschnitt starr (ein-/mehrdrähtig) 50 mm², max. Leiterquerschnitt flexibel (feindrähtig) 35 mm², kompatibel zu Hager Phasenschienen, max. Vorsicherung 315A, 4 TE
EAN-Nr.
3250610087282
E-nr.
808 427 324
VPE
1 Stück
Rabattgruppe
S2
Überspannungsableiter Hager SPD 4P T2 mit FM TNS/TT Uc 275V In 20kA Imax 40kA SPE440R
Preis*
CHF 182.40
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Modulare Phasenschiene 2 Produkte verfügbar -
Vertikales Sammelschienensystem 2 Produkte verfügbar -
Zubehör/Ersatzteile für Überspannungsschutz Energietechnik 2 Produkte verfügbar
Optionales Zubehör
-
KDS463A
Phasenschiene 12 Module 63A L1L2L3N-L1L2L3N-L1L2L3N QuickBusbar
CHF 22.10 / Stück* -
KDN480APhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 12 Module
CHF 27.55 / Stück*
-
SPE040
Steckmodul L-N Uc 275V In 20kA Imax 40kA Up 1, 35kV
CHF 73.40 / Stück* -
SPE040NSteckmodul N-PE Uc 255V In 20kA Imax 40kA Up 1, 5kV
CHF 91.20 / Stück*
Technische Merkmale
Architektur
-
Polart4P
Kapazität
-
Anzahl Module4
-
AT_VoltageProtectionLevelLNPEN1,35 kV
-
AT_VoltageProtectionLevelLPE1,6 kV
-
AT_RatedOperVoltACSignalContact5 - 250 V
-
AT_RatedOperVoltDCSignalContact5 - 125 V
-
AT_OvervoltageCategorySignalContact2
-
AT_RatedOperCurrACSignalContact0,005 - 1 A
-
AT_RatedOperCurrDCSignalContact5 - 200 mA
-
AT_StrippingLengthSignalContact8 mm
-
AT_PollutionDegreeSignalContact2
-
AT_CrossSecFlexSignalContact0,25 - 1,5 mm²
-
AT_CrossSecRigidSignalContact0,25 - 1,25 mm²
-
AT_SuitableIndoorUsageJa
-
AT_TypeConnectionSignalContactSteckverbindung
-
AT_MaxReqBackupFuseSignalContact1 A (gG)
Spannung
-
Bemessungsbetriebsspannung Ue240 - 415 V
-
Bemessungsspannung Uc nach IEC61643-1275 V
-
Schutzpegel Up nach IEC61643-11,35 kV
-
Schutzpegel Up L-PE/N-PE IEC61643-111,6 kV
-
Schutzpegel Up N-PE laut IEC61643-111500 V
-
VersorgungsspannungsartAC
-
Referenzprüfspannung Utest AC264 V
-
Überspannungskategorie gemäss IEC60947-1 2.5.60 Tabelle H13
Elektrischer Strom
-
Nennableitstrom In 8 - 20 µs L-N(PEN)/N-PE IEC6164320 kA
-
Nennableitstossstrom In 8 - 20 µs L-PE IEC61643-1120 kA
-
Dauerbetriebsstrom Ic (L-N)≤ 0.4 mA
-
Dauerbetriebsstrom Ic (L-PE)< 5 μA
-
Dauerbetriebsstrom Ic (N-PE)< 5 μA
-
Kurzschlussstrom (Isccr)50 kA
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)315 A
-
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)80 A
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE40 kA
-
Nennableitstossstrom20 kA
-
Folgestromlöschfähigkeit0,1 kA
-
Maximaler Ableitstoßstrom (Imax) L-N (PEN)20 kA
-
Maximaler Ableitstoßstrom (Imax) L-PE20 kA
-
Maximaler Ableitstoßstrom (Imax) N-PE20 kA
Abmessungen
-
Höhe110,8 mm
-
Breite71,2 mm
-
Tiefe71,5 mm
-
Abisolierlänge18 mm
Einsatzbedingungen
-
Betriebstemperatur-40 - 85 °C
-
Luftfeuchtigkeitsschutz5 - 95%
-
Lager-/Transporttemperatur-40 - 85 °C
-
Grad der Verunreinigung nach IEC60664 / IEC60947-22
-
Höhe über N.N.2000 m
Netzform
-
NetzformTN-S, TT
-
Netzform TNNein
-
Netzform TN-CNein
-
Netzform TN-C-SNein
-
Netzform TN-SJa
-
Netzform TTJa
-
Netzform ITNein
-
Netzform DCNein
Ausstattung
-
Mit FernmeldekontaktJa
-
Nennlaststrom Il80 A
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1,5 - 35 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1,5 - 50 mm²
-
Anschlussquerschnitt Signalkontakt0,25 - 1,5 mm²
-
Anzahl Leiter ohne Erde4
-
Anschlussquerschnitt bei massivem Leiter, für Schutzleiter1,5 - 50 mm²
-
Anschlussquerschnitt bei flexiblem Leiter, für Schutzleiter1,5 - 35 mm²
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 35 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 50 mm²
-
Anschluss-/SteckertypSchraubanschluss
-
Anzahl der Anschlüsse1
Normen
-
Anforderungsklasse IEC61643T2
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment3 - 3,5 Nm
-
Einbau-/AnschlussortHorizontal
Konfiguration
-
Mit integrierter SicherungNein
Anschlussmöglichkeiten
-
MontageartDIN Schiene, Fixiert
-
Anschluss-/SteckertypSchraubanschluss
Bedienelemente und Anzeigen
-
Mit KontrollleuchteNein
Sicherung
-
SicherungscharakteristikgG
-
Max. erforderliche Vorsicherung1 A (gG)
Spezifische Identifikationsattribute für Protection
-
Filter ProdukttypSPD
Werkstoff
-
ProduktfarbeLichtgrau
-
RAL Nummer7035
-
WerkstoffThermoplast
Sicherheit
-
SchutzklasseSchutzklasse II
-
Verwendbar mit höherer IP-SchutzklasseIP20C mit Kontaktschutzabdeckung
Umweltinformationen
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SPE440R
-

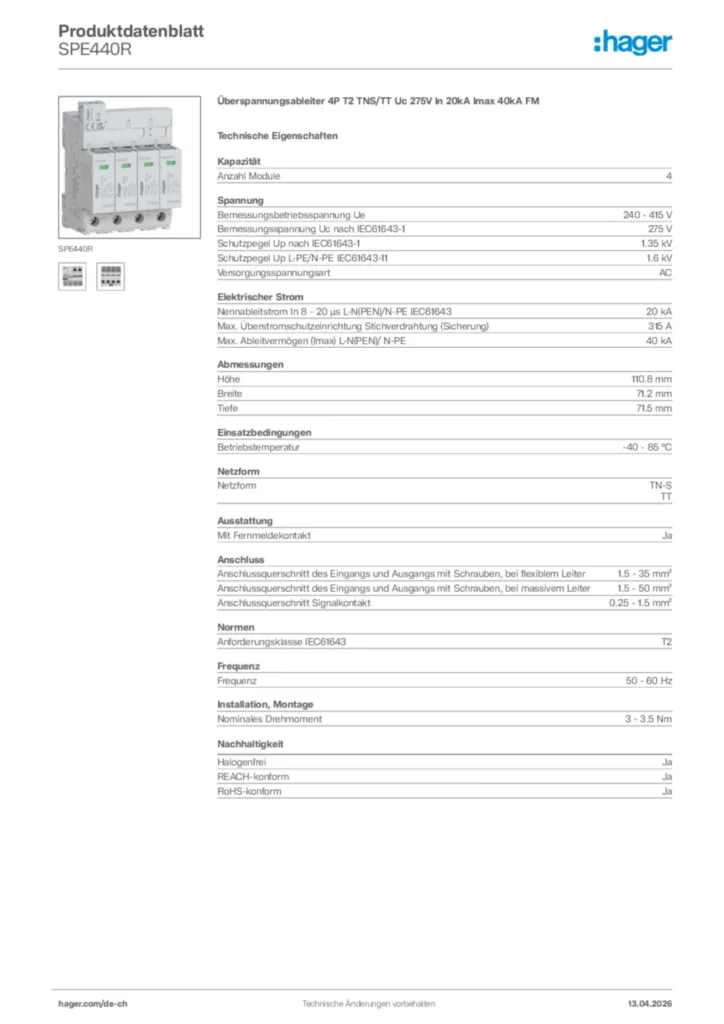

Produktdatenblatt
