Kombiableiter Hager SPD, Netzform TN-S, Netzform TT, Anzahl der Leiter (ohne Erde) 4, Nennspannung AC 400 V, Blitzstossstrom (10/350 µs) 25 kA, Nennableitstossstrom (8/20) 25 kA, Schutzpegel 1.5 kV, Schutzpegel L-N 1.5 kV, Schutzpegel N-PE 1.5 kV, max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm², max. Leiterquerschnitt flexibel (feindrähtig) 35 mm², Baugrösse 8 TE
EAN-Nr.
3250615514844
E-nr.
808 423 604
VPE
1 Stück
Rabattgruppe
S2
Kombiableiter Hager SPD TN-S TT 4L 400V 25kA 1.5kV 8TE SPA801
Preis*
CHF 1’075.00
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Modulare Phasenschiene 5 Produkte verfügbar
Optionales Zubehör
-
KDN380APhasenschiene 3 polig mit Gabelanschluss 16mm² 80A 12 Module
CHF 20.65 / Stück* -
KDN363FPhasenschiene 3 polig mit Gabelanschluss 10mm² 63A 12 Module
CHF 23.25 / Stück* -
KDN480A
Phasenschiene 4 polig mit Gabelanschluss 16mm² 80A 12 Module
CHF 27.55 / Stück* -
KDN380BPhasenschiene 3 polig mit Gabelanschluss 16mm² 80A 57 Module
CHF 85.50 / Stück* -
KDN480BPhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 56 Module
CHF 116.00 / Stück*
Technische Merkmale
Elektrischer Strom
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE50 kA
-
LeckstromfreiNein
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)315 A
-
Blitzstossstrom Iimp (10/350µs) laut IEC61643 L-N(PEN)/ N-PE25 kA, 100 kA
Netzform
-
NetzformTN-S, TT
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
Ausstattung
-
Mit FernmeldekontaktJa
Kapazität
-
Anzahl Module4
Spannung
-
Schutzpegel Up nach IEC61643-11,50 kV
-
Bemessungsspannung Uc nach IEC61643-1350 V
-
Bemessungsbetriebsspannung Ue240 - 415 V
-
Schutzpegel Up L-N/PEN IEC61643-111,5 kV
Architektur
-
Polart3P+N
Einsatzbedingungen
-
Betriebstemperatur-40 - 80 °C
Abmessungen
-
Höhe95,20 mm
-
Breite142,40 mm
-
Tiefe67 mm
Bedienelemente und Anzeigen
-
Mit KontrollleuchteJa
Normen
-
Anforderungsklasse IEC61643T1, T2
Installation, Montage
-
Nominales Drehmoment4,50 - 4,50 Nm
-
Montage aufDIN Schiene
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter2,5 - 35,0 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter2,5 - 35,0 mm²
-
Anschlussquerschnitt Signalkontakt0,14 - 1,5 mm²
Frequenz
-
Frequenz50 - 60 Hz
Sicherheit
-
Schutzart IPIP20
Konfiguration
-
Mit integrierter SicherungNein
Umweltinformationen
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SPA801
-

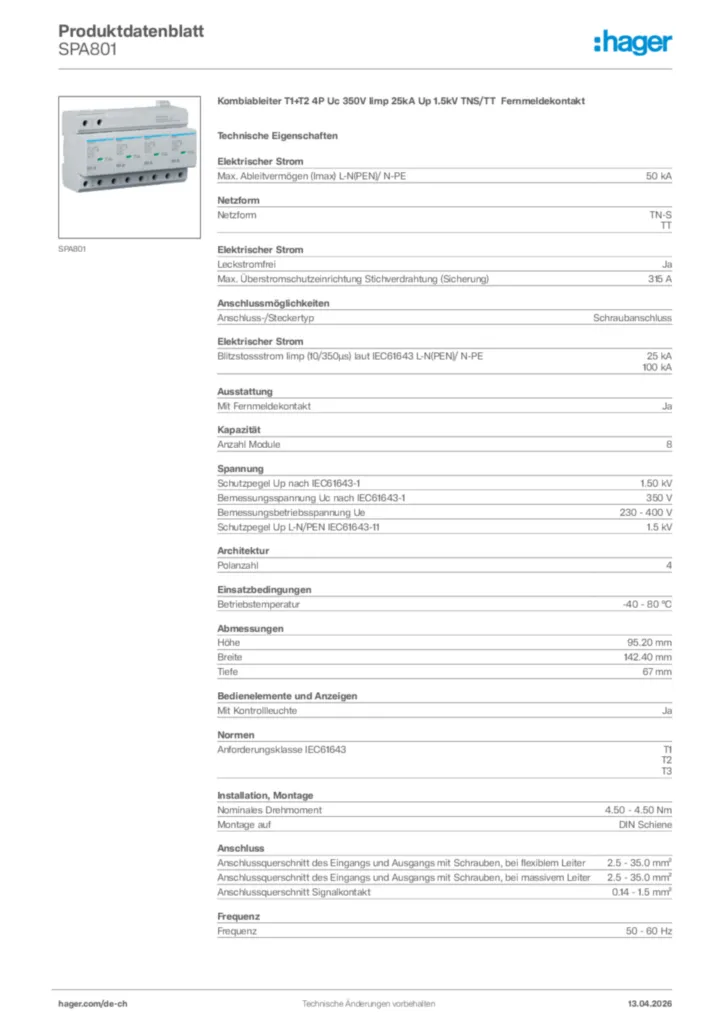

Produktdatenblatt
Hager Produktdatenblatt SPA801
Kombiableiter T1+T2 4P Uc 350V Iimp 25kA Up 1.5kV TNS/TT Fernmeldekontakt
PDF -
Montageanleitung
Montageanleitung en-GB, de-DE 2024-12-06
PDF780,57 kB -
Tools & Software
Konfigurator Überspannungsschutz
Tools & Software de-CH 2026-04-23
URL -
Konformitätserklärung
Konformitätserklärung en-US 2026-07-15
PDF345,26 kB
Mehr Downloads
