Überspannungsableiter Hager SPD Typ 2 mit Fernmeldekontakt und eindeutiger optischer rot/grün Anzeige zur Statusüberwachung, Netzform TN-S/TT, Anzahl der Leiter (ohne Erde) 2, Nennspannung 240/415 V AC, In (8/20) 20 kA, Imax (8/20) 40 kA, Schutzpegel L-N 1.35 kV, Schutzpegel N-PE 1.5 kV, Schutzpegel L-PE 1.6 kV, max. Leiterquerschnitt starr (ein-/mehrdrähtig) 50 mm², max. Leiterquerschnitt flexibel (feindrähtig) 35 mm², kompatibel zu Hager Phasenschienen, max. Vorsicherung 315A, 2 TE

EAN-Nr.

3250610087428

E-nr.

808 422 014

VPE

1 Stück

Rabattgruppe

Konfigurator Überspannungsschutz

Überspannungsschutz (SPD)

Überspannungsableiter Hager SPD 2P T2 mit FM TNS/TT Uc 275V In 20kA Imax 40kA SPE240R

Name: SPE240R
Brand: Hager
SKU: SPE240R
Price: 137.2 CHF

Preis*

CHF 137.20

/ Stück *

Grosshandel finden

Zubehör
Technische Merkmale
Umweltinformationen
Dokumentationen
Weitere Produkte

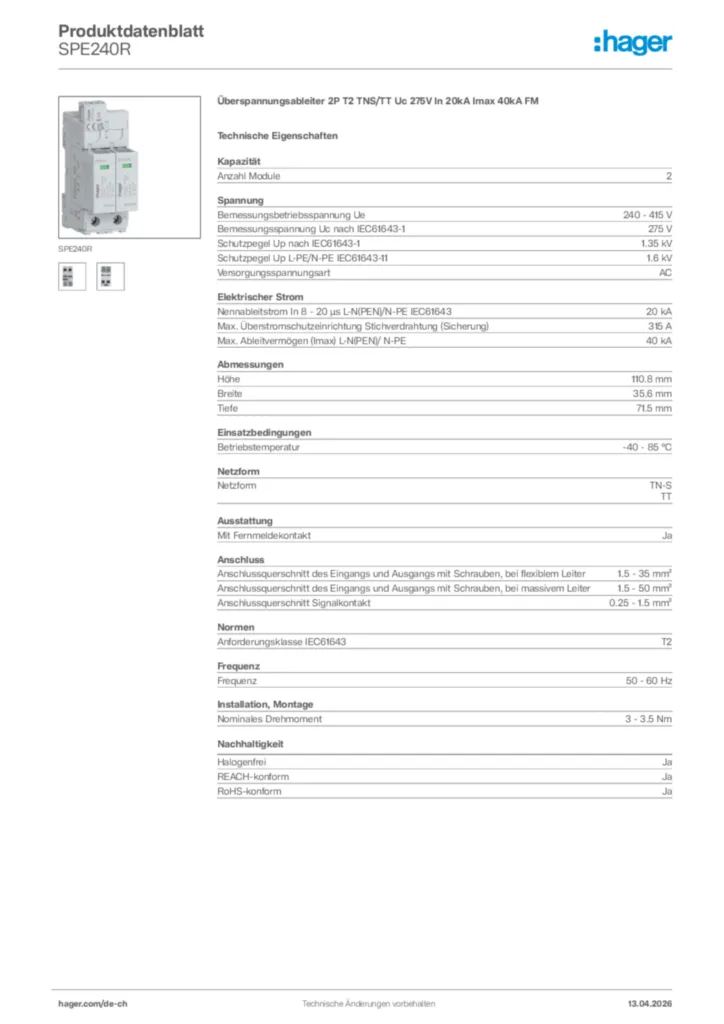

Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Modulare Phasenschiene 3 Produkte verfügbar
Zubehör/Ersatzteile für Überspannungsschutz Energietechnik 2 Produkte verfügbar

Technische Merkmale

Polart

2P

Anzahl Module

2

Bemessungsbetriebsspannung Ue

240 - 415 V
Bemessungsspannung Uc nach IEC61643-1

275 V
Schutzpegel Up nach IEC61643-1

1,35 kV
Schutzpegel Up N-PE laut IEC61643-11

1500 V
Spannungsschutzpegel Up L-N (PEN)

1,35 kV
Spannungsschutzpegel Up L-PE

1,6 kV
Bemessungsbetriebsspannung AC (Signalkontakt)

5 - 250 V
Bemessungsbetriebsspannung DC (Signalkontakt)

5 - 125 V
Versorgungsspannungsart

AC
Referenzprüfspannung Utest AC

264 V
Überspannungskategorie gemäss IEC60947-1 2.5.60 Tabelle H1

3
Überspannungskategorie (Signalkontakt) IEC 60664-1

2
Nennspannung

240 - 415 V AC ± 10%

Nennableitstossstrom In 8 - 20 µs L-PE IEC61643-11

20 kA
Dauerbetriebsstrom lc (L-N)

≤ 0.4 mA
Dauerbetriebsstrom Ic (L-PE)

< 5 μA
Dauerbetriebsstrom lc (N-PE)

< 5 μA
Kurzschlussstrom (Isccr)

50 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)

315 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)

80 A
Nennableitstoßstrom In 820 µs L-N (PEN)

20 kA
Nennableitstoßstrom In 8–20 µs L/N-PE

20 kA
Bemessungsbetriebsstrom AC (Signalkontakt)

0,005 - 1 A
Bemessungsbetriebsstrom DC (Signalkontakt)

5 - 200 mA
Folgestromlöschfähigkeit

0,1 kA
Max. Ableitstoßstrom (Imax) L-N (PEN)

40 kA
Max. Ableitstoßstrom (Imax) L-PE

40 kA
Max. Ableitstoßstrom (Imax) N-PE

40 kA
Fehlerstrom Ipe

< 5 μA

Höhe

110,8 mm
Breite

35,6 mm
Tiefe

71,5 mm
Abisolierlänge

18 mm
Abisolierlänge (Signalkontakt)

8 mm

Betriebstemperatur

-40 - 85 °C
Luftfeuchtigkeitsschutz

5 - 95%
Lager-/Transporttemperatur

-40 - 85 °C
Grad der Verunreinigung nach IEC60664 / IEC60947-2

2
Verschmutzungsgrad (Signalkontakt) IEC60664-1

2
Höhe über N.N.

2000 m

Netzform

TN-S, TT
Netzform TN

Nein
Netzform TN-C

Nein
Netzform TN-C-S

Nein
Netzform TN-S

Ja
Netzform TT

Ja
Netzform IT

Nein
Netzform DC

Nein

Mit Fernmeldekontakt

Ja
Nennlaststrom Il

80 A

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1,5 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1,5 - 50 mm²
Anzahl Leiter ohne Erde

2
Anschlussquerschnitt bei massivem Leiter, für Schutzleiter

1,5 - 50 mm²
Anschlussquerschnitt bei flexiblem Leiter, für Schutzleiter

1,5 - 35 mm²
Anschlussquerschnitt bei flexiblem Leiter

1.5 - 35 mm²
Anschlussquerschnitt flexibler Leiter (Signalkontakt)

0,25 - 1,5 mm²
Anschlussquerschnitt bei starrem Leiter

1.5 - 50 mm²
Anschlussquerschnitt starrer Leiter (Signalkontakt)

0,25 - 1,5 mm²
Anschluss-/Steckertyp

Schraubanschluss
Anzahl der Anschlüsse

1

Anforderungsklasse IEC61643

T2

Frequenz

50 - 60 Hz

Nominales Drehmoment

3 - 3,5 Nm
Einbau-/Anschlussort

Horizontal
Geeignet für Innenbereich

Ja

Mit integrierter Sicherung

Nein

Montageart

DIN Schiene, Fixiert
Anschluss-/Steckertyp

Schraubanschluss
Anschlusstyp (Signalkontakt)

Steckverbindung

End-of-Life-Modus

OCM (open circuit mode)

Sicherungscharakteristik

gG
Max. erforderliche Vorsicherung

1 A (gG)
Max. erforderliche Vorsicherung (Signalkontakt)

1 A (gG)

Filter Produkttyp

SPD

TOV-Verhalten bei UT (N-PE)

1200 V AC (200 ms / withstand mode)
TOV-Verhalten bei UT (L-PE)

1464 V AC (200 ms / withstand mode)
Schutzmodus

L-N, L-PE, N-PE
Stromauslösefaktor k

1,6
TOV-Verhalten bei UT (L-N)

350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)
Schutzklasse

Schutzklasse II
Verwendbar mit höherer IP-Schutzklasse

IP20C mit Kontaktschutzabdeckung

Produktfarbe

Lichtgrau
RAL Nummer

7035
Werkstoff

Thermoplast

Umweltinformationen

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACH-konform Ja

Halogenfrei Ja
