Überspannungsableiter Hager SPD, Polzahl 4, Nennspannung AC 230 V, Nennspannung DC 230 V, Nennableitstossstrom (8/20) (L-N) 9 kA, Schutzpegel 1.4 kV, Schutzpegel L-N 1.25 kV, Schutzpegel L-PE/N-PE 1.4 kV, max. Leiterquerschnitt starr (ein-/mehrdrähtig) 4 mm², max. Leiterquerschnitt flexibel (feindrähtig) 2.5 mm²
EAN-Nr.
3250615514943
E-nr.
808 418 524
VPE
1 Stück
Rabattgruppe
S2
Überspannungsableiter Hager SPD 3P+N 230V Uc 264V 9kA In 3kA Up 1.4kV FM 2TE SPC403N
Preis*
217.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Kapazität
-
Anzahl Module2
Spannung
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Bemessungsspannung Uc nach IEC61643-1264 V
-
Schutzpegel Up nach IEC61643-11,40 kV
-
Schutzpegel Up L-PE/N-PE IEC61643-111,40 kV
-
Schutzpegel Up L-N/PEN IEC61643-111250 V
-
Nennspannung230 - 230 V
Elektrischer Strom
-
Nennableitstrom In 8 - 20 µs L-N(PEN)/N-PE IEC616433 kA
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)16 A
-
Nennableitstossstrom9 kA
Abmessungen
-
Höhe90 mm
-
Breite35,40 mm
-
Tiefe71,2 mm
Einsatzbedingungen
-
Betriebstemperatur-40 - 70 °C
Netzform
-
NetzformTN-S, TT
Anschlussmöglichkeiten
-
SignalgeberOptisch
Ausstattung
-
Mit FernmeldekontaktNein
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter0.2 - 2.5 mm²
-
Anschlussquerschnitt bei starrem Leiter0.2 - 4 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter2,50 - 2,50 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter4 - 4 mm²
-
Anschlussquerschnitt Signalkontakt0,14 - 1,5 mm²
Architektur
-
Polanzahl4
Normen
-
Anforderungsklasse IEC61643T3
Sicherheit
-
Schutzart IPIP20
Frequenz
-
Frequenz50 - 60 Hz
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SPC403N
-
Product datasheet

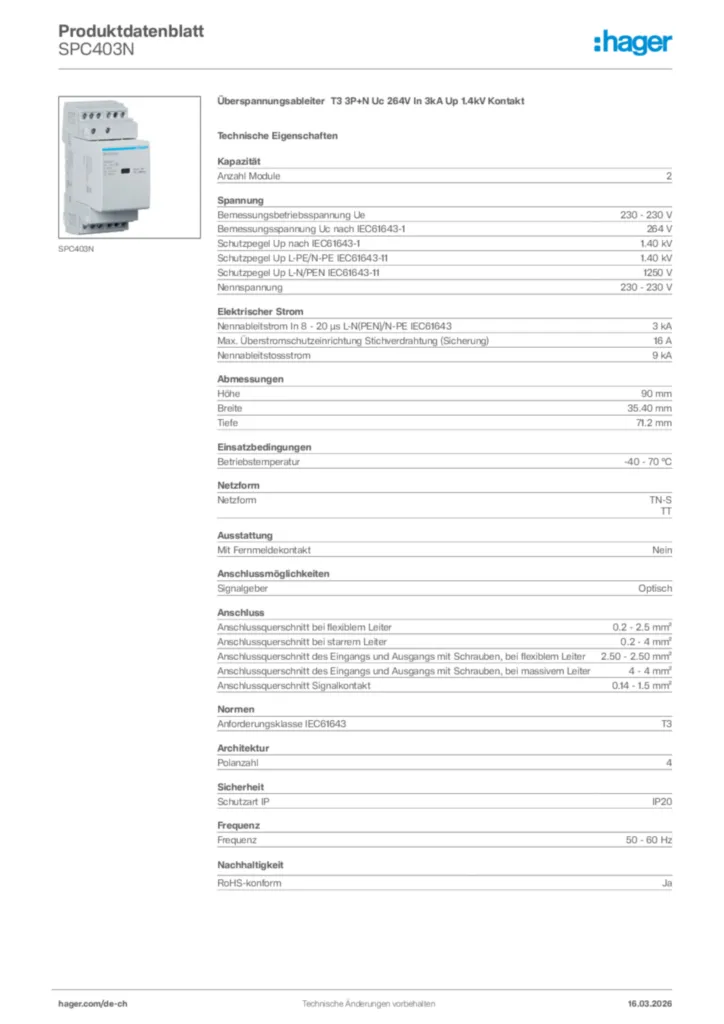

Hager Produktdatenblatt SPC403N
Überspannungsableiter T3 3P+N Uc 264V In 3kA Up 1.4kV Kontakt
PDF -
Montageanleitung
Montageanleitung en-GB, fr-FR, de-DE, pt-PT 2020-10-01
PDF525,78 kB
