Kombiableiter Hager SPD, Netzform TN, Netzform TN-C, Netzform TN-C-S, Netzform TN-S, Anzahl der Leiter (ohne Erde) 1, Nennspannung AC 240 V, Blitzstossstrom (10/350 µs) 25 kA, Nennableitstossstrom (8/20) 25 kA, Schutzpegel 1.5 kV, Schutzpegel L-N 1.5 kV, Schutzpegel N-PE 1.5 kV, Integrierte Vorsicherung, max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm², max. Leiterquerschnitt flexibel (feindrähtig) 35 mm², Baugrösse 2 TE
EAN-Nr.
3250615515056
E-nr.
808 423 804
VPE
1 Stück
Rabattgruppe
S2
Kombiableiter Hager SPD TN TN-C TN-C-S TN-S 1L 240V 25kA 1.5kV 2TE SPA180
Preis*
CHF 433.00
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für Typ 1-/ Kombiableiter 3 Produkte verfügbar
Optionales Zubehör
-
KBN380
Erdungsbügel 3P 35mm² zur erdseitigen Überbrückung für SPA180
CHF 13.40 / Stück* -
KBN480Erdungsbügel 4P 35mm² zur erdseitigen Überbrückung für SPA180
CHF 14.65 / Stück* -
KBN381Erdungsbügel 3P+N 35mm² 90° Winkel für SPA180N
CHF 48.15 / Stück*
Technische Merkmale
Elektrischer Strom
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE50 kA
-
LeckstromfreiJa
-
Blitzstossstrom Iimp (10/350µs) laut IEC61643 L-N(PEN)/ N-PE25 kA
Netzform
-
NetzformTN-S, TT
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSteckanschluss, Schraubanschluss
Ausstattung
-
Mit FernmeldekontaktJa
Kapazität
-
Anzahl Module2
Spannung
-
Schutzpegel Up nach IEC61643-11,50 kV
-
Bemessungsspannung Uc nach IEC61643-1264 V
-
Bemessungsbetriebsspannung Ue240 - 240 V
-
Schutzpegel Up L-N/PEN IEC61643-111,5 kV
Architektur
-
Polart1P
Einsatzbedingungen
-
Betriebstemperatur-40 - 80 °C
Abmessungen
-
Höhe167 mm
-
Breite35,50 mm
-
Tiefe74,5 mm
Bedienelemente und Anzeigen
-
Mit KontrollleuchteJa
Normen
-
Anforderungsklasse IEC61643T1, T2
Installation, Montage
-
Nominales Drehmoment4,50 - 4,50 Nm
-
Montage aufDIN Schiene
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter2,5 - 35 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter2,5 - 35 mm²
-
Anschlussquerschnitt Signalkontakt0,14 - 1,5 mm²
Frequenz
-
Frequenz50 - 60 Hz
Sicherheit
-
Schutzart IPIP20
Konfiguration
-
Mit integrierter SicherungNein
Umweltinformationen
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SPA180
-
Produktdatenblatt

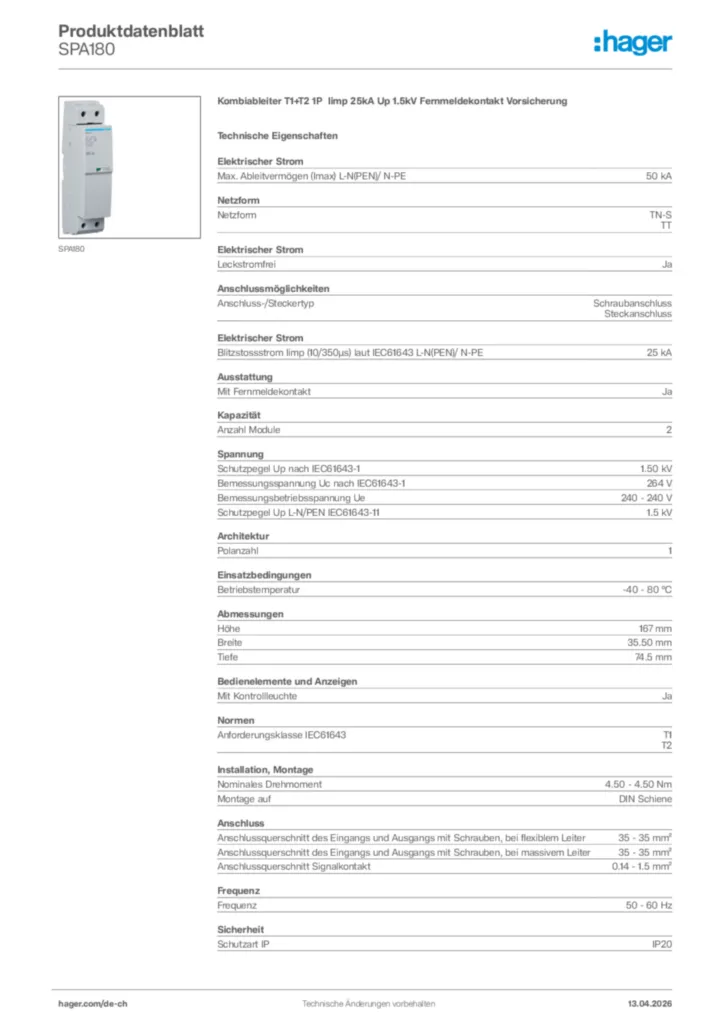

Hager Produktdatenblatt SPA180
Kombiableiter T1+T2 1P Iimp 25kA Up 1.5kV Fernmeldekontakt Vorsicherung
PDF -
Montageanleitung
Montageanleitung en-GB, es-ES, fr-FR, de-DE, it-IT, pt-PT 2020-09-25
PDF793,66 kB -
Tools & Software
Konfigurator Überspannungsschutz
Tools & Software de-CH 2026-04-23
URL -
Konformitätserklärung
Konformitätserklärung en-US 2026-07-15
PDF261,65 kB
