Überspannungsableiter Hager SPD 1P+N 240V Uc 264V 10kA In 5kA Up 1.25kV FM 1TE

SPC203N

  • Reihen­ein­bau­ge­räte

Überspannungsableiter Hager SPD 1P+N 240V Uc 264V 10kA In 5kA Up 1.25kV FM 1TE SPC203N

EAN-Nr.
3250615514936
E-nr.
808 415 424
VPE
1 Stück
Rabattgruppe
S2
Preis*
 183.00 CHF
/ Stück *
 183.00 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte

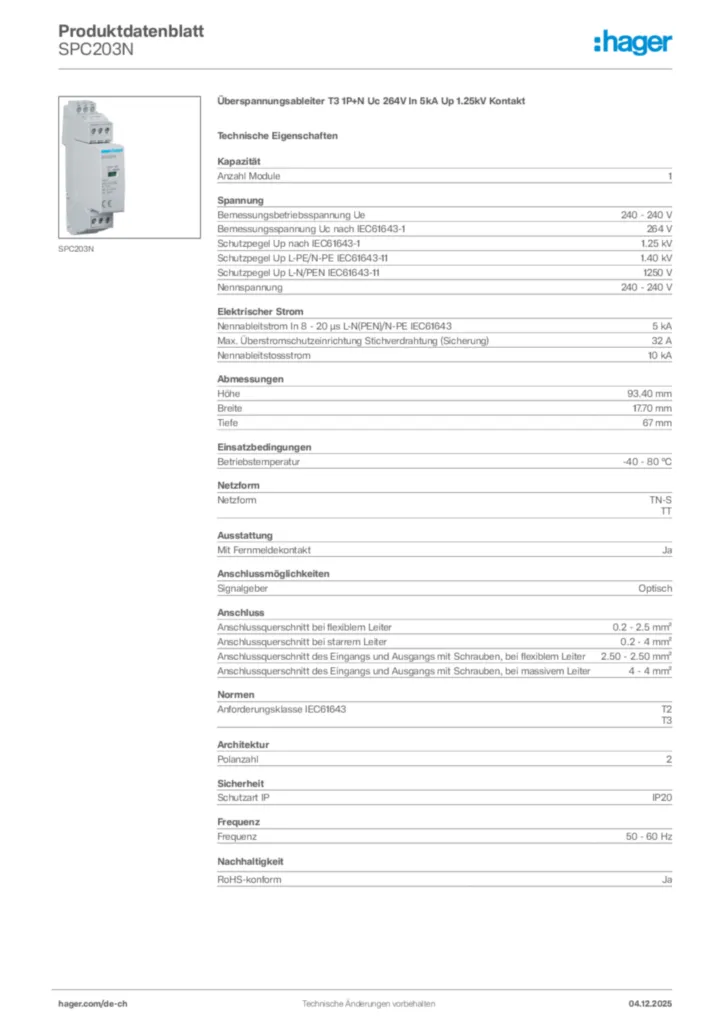

Produktdatenblatt herunterladen

Technische Merkmale

Kapa­zität
  • Anzahl Module
    1
Span­nung
  • Bemes­sungs­be­triebss­pan­nung Ue
    240 - 240 V
  • Bemes­sungs­span­nung Uc nach IEC61643-1
    264 V
  • Schutz­pegel Up nach IEC61643-1
    1,25 kV
  • Schutz­pegel Up L-PE/N-PE IEC61643-11
    1,40 kV
  • Schutz­pegel Up L-N/PEN IEC61643-11
    1250 V
  • Nenn­span­nung
    240 - 240 V
Elek­tri­scher Strom
  • Nenna­bleit­strom In 8 - 20 µs L-N(­PEN)/N-PE IEC61643
    5 kA
  • Max. Über­strom­schutz­ein­rich­tung Stich­ver­drah­tung (Siche­rung)
    32 A
  • Nenna­bleit­sto­ss­strom
    10 kA
Abmes­sungen
  • Höhe
    93,40 mm
  • Breite
    17,70 mm
  • Tiefe
    67 mm
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -40 - 80 °C
Netz­form
  • Netz­form
    TN-S, TT
Anschluss­mög­lich­keiten
  • Signal­geber
    Optisch
Ausstat­tung
  • Mit Fern­mel­de­kon­takt
    Ja
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    0.2 - 2.5 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    0.2 - 4 mm²
  • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
    2,50 - 2,50 mm²
  • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
    4 - 4 mm²
Archi­tektur
  • Polan­zahl
    2
Normen
  • Anfor­de­rungs­klasse IEC61643
    T2, T3
Sicher­heit
  • Schutzart IP
    IP20
Frequenz
  • Frequenz
    50 - 60 Hz

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP_SPC203N_HAGER_HAGE-00667-V01-01_EN
PDF
340,76 kB
REACH declaration SPC203N (english)
PDF
103,10 kB
RoHS declaration SPC203N (english)
PDF
103,59 kB

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild SPC203N | Hager Schweiz

    Produktbild SPC203N

  • Montageanleitung

    Bild Montageanleitung en-GB, fr-FR, de-DE, pt-PT 2020-10-01 | Hager Schweiz

    Montageanleitung en-GB, fr-FR, de-DE, pt-PT 2020-10-01

    PDF
    595,00 kB
