    • Home
    • Katalog
    • Reihen­ein­bau­ge­räte
    • Schutz­ein­rich­tungen und Zubehör
    • Über­span­nungs­schutz (SPD)
    • SPB420
    Überspannungsableiter Hager SPB420, Netzform TN-S, Netzform TT, Anzahl der Leiter (ohne Erde) 4, Nennspannung AC 415 V, Nennableitstossstrom (8/20) 20 kA, max. Ableitstossstrom (8/20) 40 kA, Schutzpegel 1.5 kV, Schutzpegel L-N 1.5 kV, Schutzpegel N-PE 1.5 kV, max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm², max. Leiterquerschnitt flexibel (feindrähtig) 25 mm², Baugrösse 4 TE, T2 kompakt, Basisteil mit Steckmodul, EN 61643-11
    EAN-Nr.
    3250615515292
    E-nr.
    808 490 114
    VPE
    1 Stück
    Rabattgruppe
    S2
    Konfi­gu­rator Über­span­nungs­schutz
    • Über­span­nungs­schutz (SPD)

    Überspannungsableiter Hager SPB420 20kA TN-S TT 4-Leiter 415V 4 TE SPB420

    Preis*
    CHF 317.00
    / Stück *
    CHF 317.00
    / Stück *
    Grosshandel finden
    Einer Liste hinzufügen
    Einer Liste hinzufügen

    Melden Sie sich an, um eine Produktliste zu erstellen

    Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

    Ein Konto erstellen Anmelden

    Wählen Sie einen Grosshandel

    Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

    Überspannungsableiter Hager SPB420 20kA TN-S TT 4-Leiter 415V 4 TE

    SPB420

    • Zubehör
    • Technische Merkmale
    • Umweltinformationen
    • Dokumentationen
    • Weitere Produkte
    Produktdatenblatt herunterladen

    Vervollständigen Sie Ihr System

    Optionales Zubehör

    • Zube­hör/Er­satz­teile für Über­span­nungs­schutz Ener­gie­technik 2 Produkte verfügbar

    Optionales Zubehör

    • Zube­hör/Er­satz­teile für Über­span­nungs­schutz Ener­gie­technik
    • SPB020N

      Steckmodul 1P T2 N-PE SPB420
      CHF 115.50  / Stück*
    • SPB020

      Steckmodul 1P T2 L-N SPB420
      CHF 91.10  / Stück*

    Technische Merkmale

    Kapa­zität
    • Anzahl Module
      2,70
    Span­nung
    • Bemes­sungs­be­triebss­pan­nung Ue
      240 - 415 V
    • Bemes­sungs­span­nung Uc nach IEC61643-1
      350 V
    • Schutz­pegel Up nach IEC61643-1
      1,50 kV
    • Schutz­pegel Up N-PE laut IEC61643-11
      1500 V
    • Span­nungs­schutz­pegel Up L-N (PEN)
      1,5 kV
    • Span­nungs­schutz­pegel Up L-PE
      1,9 kV
    • Schutz­pegel Up L-N/PEN IEC61643-11
      1500 V
    • Refe­renz­prüf­span­nung Utest AC
      264 V
    • Über­span­nungs­ka­te­gorie gemäss IEC60947-1 2.5.60 Tabelle H1
      3
    • Nenn­span­nung
      240 - 415 V AC ± 10%
    Elek­tri­scher Strom
    • Max. Über­strom­schutz­ein­rich­tung Stich­ver­drah­tung (Siche­rung)
      315 A
    • Max. Über­strom­schutz­ein­rich­tung V-Ver­drah­tung (Siche­rung)
      63 A
    • Max. Ableit­stoß­strom (Imax)
      40 kA
    • Max. Ableit­stoß­strom (Imax) L-N (PEN)
      40 kA
    • Nenna­bleit­sto­ss­strom
      20 kA
    • Nenna­bleit­stoß­strom In 820 µs L-N (PEN)
      20 kA
    • Nenna­bleit­stoß­strom In 8–20 µs L/N-PE
      20 kA
    • Folge­strom­lösch­fä­hig­keit
      0,1 kA
    • Fehler­strom Ipe
      ≤ 1 µA
    Abmes­sungen
    • Höhe
      89,9 mm
    • Breite
      49,20 mm
    • Tiefe
      71,2 mm
    • Abiso­lier­länge
      16 mm
    Sicher­heit
    • Schutzart IP
      IP20
    • Schutz­klasse
      Schutz­klasse II
    • TOV-­Ver­halten bei UT (N-PE)
      1200 V AC (200 ms / with­stand mode)
    • Schutz­modus
      L-N, L-PE, N-PE
    • Stromaus­lö­se­faktor k
      1,6
    • TOV-­Ver­halten bei UT (L-N)
      460 V AC (120 min / safe failure mode)
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -40 - 80 °C
    • Luft­feuch­tig­keits­schutz
      5 - 95%
    • Lager-/Trans­port­tem­pe­ratur
      -40 - 80 °C
    • Grad der Verun­rei­ni­gung nach IEC60664 / IEC60947-2
      2
    • Höhe über N.N.
      2000 m
    Werk­stoff
    • Produkt­farbe
      Licht­grau
    • RAL Nummer
      7035
    • Werk­stoff
      Ther­mo­plast
    Netz­form
    • Netz­form
      TN-S, TT
    • Netz­form TN
      Nein
    • Netz­form TN-C
      Nein
    • Netz­form DC
      Nein
    • Netz­form IT
      Nein
    • Netz­form TT
      Ja
    • Netz­form TN-C-S
      Nein
    • Netz­form TN-S
      Ja
    Ausstat­tung
    • Mit Fern­mel­de­kon­takt
      Nein
    • Nenn­last­strom Il
      40 A
    Anschluss
    • Anschluss­quer­schnitt bei flexi­blem Leiter
      2.5 - 16 mm²
    • Anschluss­quer­schnitt bei starrem Leiter
      2.5 - 25 mm²
    • Anschluss-/­Ste­ckertyp
      Schrau­b­an­schluss
    • Anzahl der Ansch­lüsse
      1
    Normen
    • Anfor­de­rungs­klasse IEC61643
      T2
    Frequenz
    • Frequenz
      50 - 60 Hz
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment
      4,5 - 4,5 Nm
    • Geeignet für Innen­be­reich
      Ja
    Archi­tektur
    • Polart
      3P+N
    Konfi­gu­ra­tion
    • Mit inte­grierter Siche­rung
      Nein
    Anschluss­mög­lich­keiten
    • Monta­geart
      DIN Schiene
    • Anschluss-/­Ste­ckertyp
      Schrau­b­an­schluss
    Bedienele­mente und Anzeigen
    • Mit Kontroll­leuchte
      Ja
    Funk­ti­onen
    • Netz­form sons­tige
      Nein
    Siche­rung
    • Siche­rungs­cha­rak­te­ristik
      gG
    Spezi­fi­sche Iden­ti­fi­ka­ti­ons­at­tri­bute für Protec­tion
    • Filter Produkttyp
      SPD

    Umweltinformationen

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    REACH-konform Ja

    Zertifizierungen und Dokumente

    REACH declaration SPB420
    PDF
    Hager RoHS Report SPB420
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild SPB420 | Hager Schweiz

      Produktbild SPB420

    • Produktdatenblatt

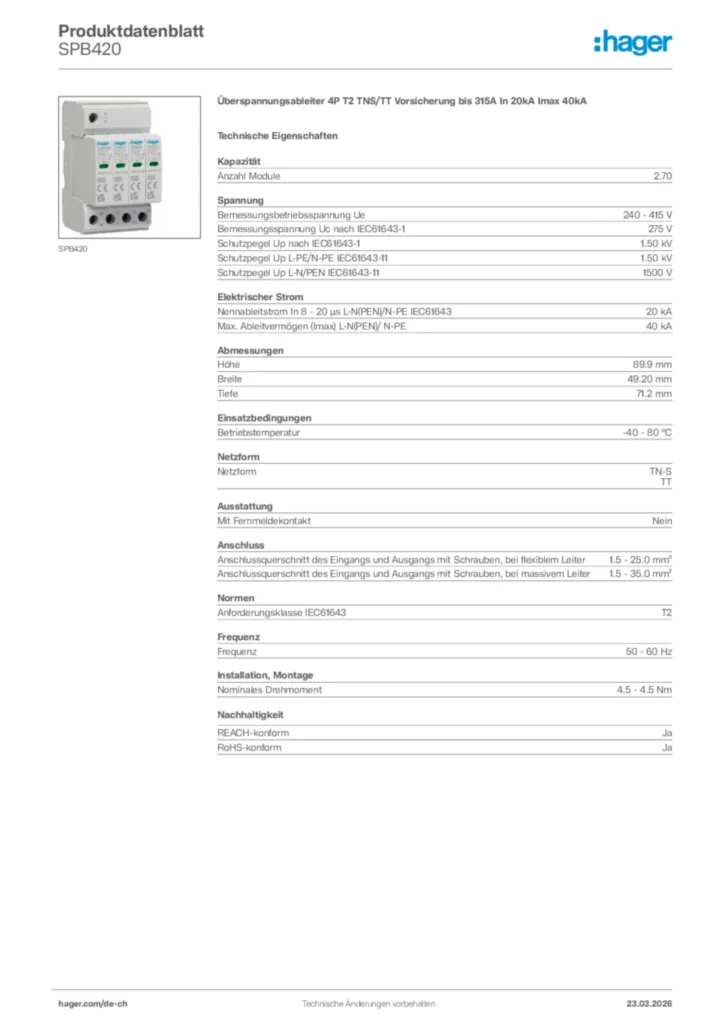

      Bild Hager Produktdatenblatt SPB420 | Hager Schweiz

      Hager Produktdatenblatt SPB420

      Überspannungsableiter 4P T2 TNS/TT Vorsicherung bis 315A In 20kA Imax 40kA

      PDF

    • Montageanleitung

      Bild Montageanleitung en-GB, fr-FR, de-DE 2021-05-11 | Hager Schweiz

      Montageanleitung en-GB, fr-FR, de-DE 2021-05-11

      PDF
      667,62 kB

    • Tools

      Bild Konfi­gu­rator Über­span­nungs­schutz | Hager Schweiz

      Konfi­gu­rator Über­span­nungs­schutz

      Tools de-CH 2026-04-23

      URL

    • Konformitätserklärung

      Bild Konformitätserklärung en-US 2026-07-15 | Hager Schweiz

      Konformitätserklärung en-US 2026-07-15

      PDF
      339,70 kB
