Kombiableiter Hager SPD, Netzform TN-C, Anzahl der Leiter (ohne Erde) 3, Nennspannung AC 400 V, Blitzstossstrom (10/350 µs) 25 kA, Nennableitstossstrom (8/20) 25 kA, Schutzpegel 1.5 kV, Schutzpegel L-N 1.5 kV, Schutzpegel N-PE 1.5 kV, max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm², max. Leiterquerschnitt flexibel (feindrähtig) 35 mm², Baugrösse 6 TE
EAN-Nr.
3250615514837
E-nr.
808 423 504
VPE
1 Stück
Rabattgruppe
S2
Kombiableiter Hager SPD TN-C 3L 400V 25kA 1.5kV 6TE SPA800
Preis*
851.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Modulare Phasenschiene 3 Produkte verfügbar
Optionales Zubehör
-
KDN380A
Phasenschiene 3 polig mit Gabelanschluss 16mm² 80A 12 Module
19.50 CHF / Stück* -
KDN380BPhasenschiene 3 polig mit Gabelanschluss 16mm² 80A 57 Module
80.80 CHF / Stück* -
KDN363FPhasenschiene 3 polig mit Gabelanschluss 10mm² 63A 12 Module
21.95 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE50 kA
-
LeckstromfreiJa
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)315 A
-
Blitzstossstrom Iimp (10/350µs) laut IEC61643 L-N(PEN)/ N-PE25 kA
Netzform
-
NetzformTN-C
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
Ausstattung
-
Mit FernmeldekontaktJa
Kapazität
-
Anzahl Module6
Spannung
-
Schutzpegel Up nach IEC61643-11,50 kV
-
Bemessungsspannung Uc nach IEC61643-1350 V
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
Schutzpegel Up L-N/PEN IEC61643-111,5 kV
Architektur
-
Polanzahl3
Einsatzbedingungen
-
Betriebstemperatur-40 - 80 °C
Abmessungen
-
Höhe95,20 mm
-
Breite106,80 mm
-
Tiefe67 mm
Bedienelemente und Anzeigen
-
Mit KontrollleuchteJa
Normen
-
Anforderungsklasse IEC61643T1, T2
Installation, Montage
-
Nominales Drehmoment4,50 - 4,50 Nm
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter2,5 - 35,0 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter2,5 - 35,0 mm²
-
Anschlussquerschnitt Signalkontakt0,14 - 1,5 mm²
Frequenz
-
Frequenz50 - 60 Hz
Sicherheit
-
Schutzart IPIP20
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SPA800
-

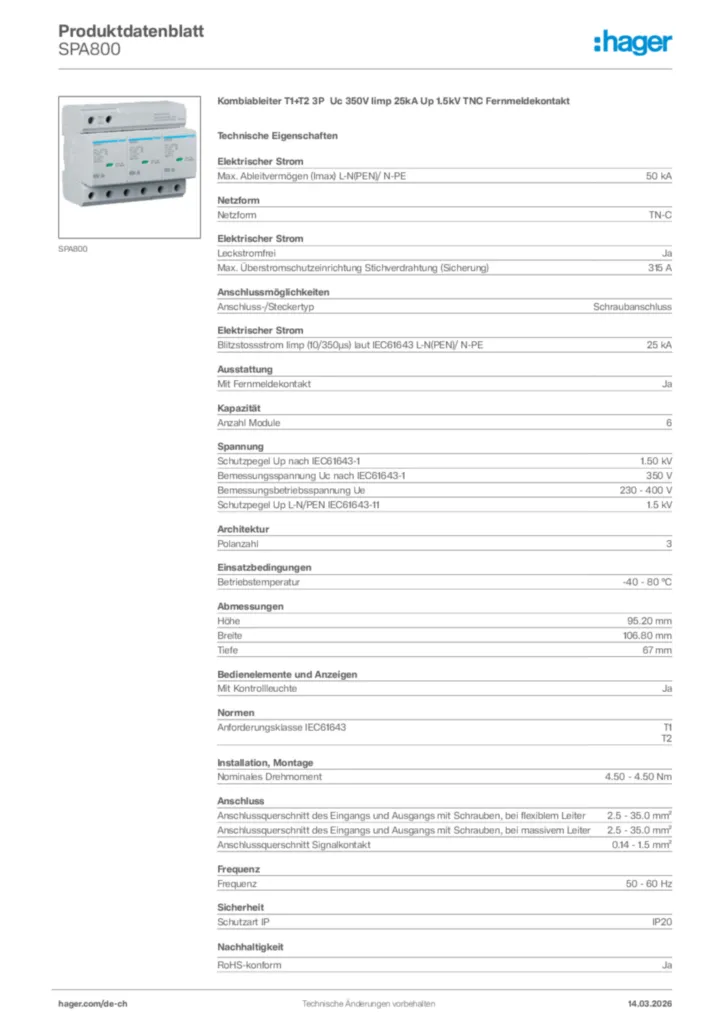

Product datasheet
Hager Produktdatenblatt SPA800
Kombiableiter T1+T2 3P Uc 350V Iimp 25kA Up 1.5kV TNC Fernmeldekontakt
PDF -
Montageanleitung
Montageanleitung en-GB, de-DE 2020-09-25
PDF770,80 kB
Mehr Downloads
