Kombiableiter Hager SPA212 2P 12.5kA 2 TE SPA212
EAN-Nr.
3250615513175
E-nr.
808 490 064
VPE
1 Stück
Rabattgruppe
S2
Preis*
275.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Elektrischer Strom
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE75 kA
-
LeckstromfreiJa
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)160 A
-
Blitzstossstrom Iimp (10/350µs) laut IEC61643 L-N(PEN)/ N-PE12.5 kA, 25 kA
Netzform
-
NetzformTN-S, TT
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
Ausstattung
-
Mit FernmeldekontaktJa
Kapazität
-
Anzahl Module2
Spannung
-
Schutzpegel Up nach IEC61643-11,50 kV
-
Bemessungsspannung Uc nach IEC61643-1264 V
-
Bemessungsbetriebsspannung Ue240 - 415 V
-
Schutzpegel Up L-N/PEN IEC61643-111,5 kV
Architektur
-
Polanzahl2
Einsatzbedingungen
-
Betriebstemperatur-40 - 85 °C
Abmessungen
-
Höhe99,7 mm
-
Breite36 mm
-
Tiefe76,6 mm
Bedienelemente und Anzeigen
-
Mit KontrollleuchteJa
Normen
-
Anforderungsklasse IEC61643T1, T2, T3
Installation, Montage
-
Nominales Drehmoment3 - 4,5 Nm
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter2,5 - 25,0 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter2,5 - 35,0 mm²
-
Anschlussquerschnitt Signalkontakt0,2 - 25,0 mm²
Frequenz
-
Frequenz50 - 60 Hz
Sicherheit
-
Schutzart IPIP20
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SPA212
-
Product datasheet

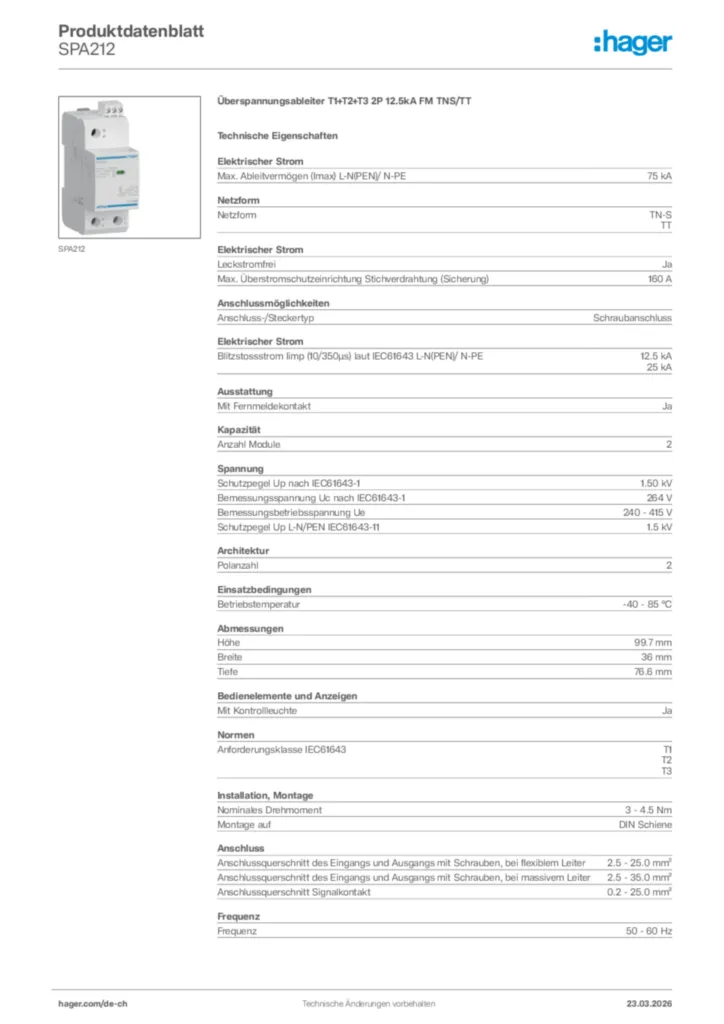

Hager Produktdatenblatt SPA212
Überspannungsableiter T1+T2+T3 2P 12.5kA FM TNS/TT
PDF -
Montageanleitung
Installation manual cs-CZ, en-GB, es-ES, fr-FR, de-DE, el-GR, pl-PL, pt-PT 2022-04-12
Montageanleitung cs-CZ, en-GB, es-ES, fr-FR, de-DE, el-GR, pl-PL, pt-PT 2024-12-06
PDF274,69 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-11-15
PDF315,45 kB
Declaration
Konformitätserklärung International 2022-11-15
PDF330,72 kB
