Ausschalter 2 polig 25A mit Meldeleuchte SBB225
EAN-Nr.
3250615511737
E-nr.
437 204 284
VPE
1 Stück
Rabattgruppe
S2
Preis*
22.80 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zusatzeinrichtung für Reiheneinbaugeräte 1 Produkte verfügbar
Vervollständigen Sie Ihr System
-
ESC080
Hilfsschalter 6A 1 Schließer und 1 Öffner 230V
28.00 CHF / Stück*
Technische Merkmale
Architektur
-
Polanzahl2
-
Position Neutralleiterohne Neutralleiter
-
Polart2P
Elektrischer Strom
-
Nennstrom25 A
-
Abschaltvermögen bei 400 V in AC23A529 A
-
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung0,37 kA
-
Strombelastbarkeit bei AC21 in Kategorie A25 A
-
Strombelastbarkeit bei AC21 in Kategorie B25 A
-
Strombelastbarkeit bei AC22 in Kategorie A25 A
-
Strombelastbarkeit bei AC22 in Kategorie B25 A
-
Strombelastbarkeit bei AC23 in Kategorie A10 A
-
Strombelastbarkeit bei AC23 in Kategorie B10 A
-
Einschaltvermögen Kurzschlussstrom Icm bei 240 V AC nach IEC60947-30,52 kA
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC609470,37 kA
Installation, Montage
-
Nominales Drehmoment1,80 - 1,80 Nm
-
Typ untere Anschlussklemme für modulare GeräteSchraubanschluss
Spannung
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui440 V
-
Stossspannungsfestigkeit4000 V
Kapazität
-
Anzahl Module1
Sicherheit
-
Schutzart IPIP20
Frequenz
-
Frequenz50 - 60 Hz
Abmessungen
-
Höhe83 mm
-
Breite17,50 mm
-
Tiefe68 mm
Ausstattung
-
Anzahl Schliesserkontakte2
-
Anzahl Öffnerkontakte0
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
-
Lager-/Transporttemperatur-40 - 80 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 10 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 16 mm²
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele200000
-
Elektrische Lebensdauer bei Nennlast in AC2125000
-
Elektrische Lebensdauer bei Nennlast in AC2225000
Leistung
-
Gesamtverlustleistung unter Nennstrom1,90 W
-
Verlustleistung pro Pol0,90 W
Beleuchtung
-
Art der LampeLED
Anschlussmöglichkeiten
-
Ausrichtung untere Anschlussklemme für modulare GeräteVerschobene Klemme
-
Ausrichtung obere Anschlussklemme für modulare GeräteVerschobene Klemme
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SBB225
-

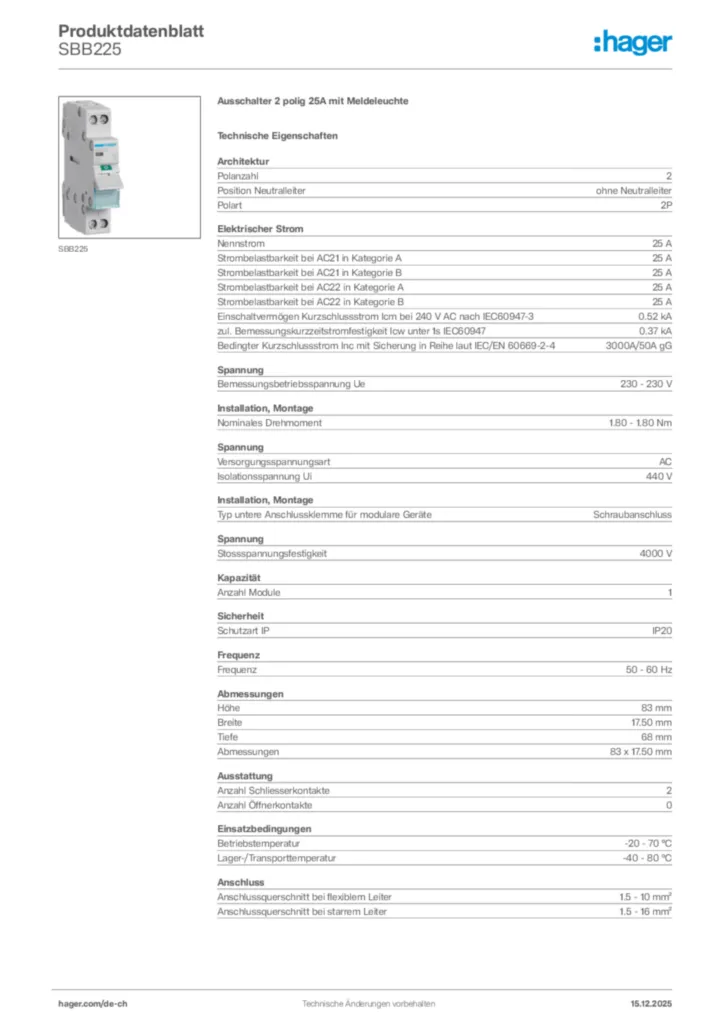

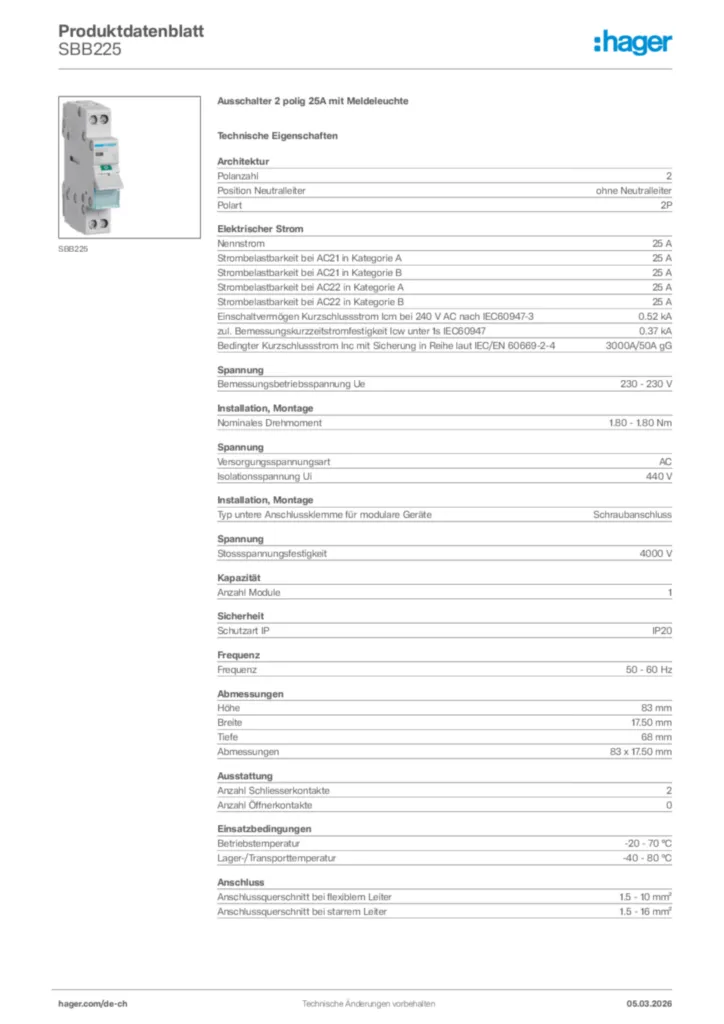

Produktdatenblatt
Produktdatenblatt en-GB 2024-03-22
PDF58,45 kB -
Produktlizenz
Licence for NETHERLANDS
Produktlizenz International 2024-08-09
PDF2,53 MB
Produktlizenz International 2024-08-09
PDF2,23 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-11-28
PDF931,94 kB
Declaration
Konformitätserklärung International 2022-01-31
PDF311,88 kB
Mehr Downloads
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
