Ausschalter 4 polig 32A SBN432
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zusatzeinrichtung für Reiheneinbaugeräte 1 Produkte verfügbar
-
Verriegelungsfunktionen 1 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Polanzahl4
-
Position Neutralleiterohne Neutralleiter
-
Polart4P
-
Nennstrom32 A
-
Abschaltvermögen bei 400 V in AC23A677 A
-
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung0,48 kA
-
Strombelastbarkeit bei AC21 in Kategorie A32 A
-
Strombelastbarkeit bei AC21 in Kategorie B32 A
-
Strombelastbarkeit bei AC22 in Kategorie A32 A
-
Strombelastbarkeit bei AC22 in Kategorie B32 A
-
Strombelastbarkeit bei AC23 in Kategorie A10 A
-
Strombelastbarkeit bei AC23 in Kategorie B10 A
-
Einschaltvermögen Kurzschlussstrom Icm bei 415 V AC nach IEC60947-30,67 kA
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC609470,48 kA
-
Nominales Drehmoment1,80 - 1,80 Nm
-
Typ untere Anschlussklemme für modulare GeräteSchraubanschluss
-
Bemessungsbetriebsspannung Ue400 - 400 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui440 V
-
Stossspannungsfestigkeit4000 V
-
Anzahl Module2
-
Schutzart IPIP20
-
Frequenz50 - 60 Hz
-
Höhe83 mm
-
Breite35 mm
-
Tiefe68 mm
-
Anzahl Schliesserkontakte4
-
Anzahl Öffnerkontakte0
-
Betriebstemperatur-20 - 70 °C
-
Lager-/Transporttemperatur-40 - 80 °C
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 10 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 16 mm²
-
Gerätelebensdauer, mechanische Schaltspiele200000
-
Elektrische Lebensdauer bei Nennlast in AC2125000
-
Elektrische Lebensdauer bei Nennlast in AC2225000
-
Gesamtverlustleistung unter Nennstrom6 W
-
Verlustleistung pro Pol1,50 W
-
Ausrichtung untere Anschlussklemme für modulare GeräteVerschobene Klemme
-
Ausrichtung obere Anschlussklemme für modulare GeräteVerschobene Klemme
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SBN432
-

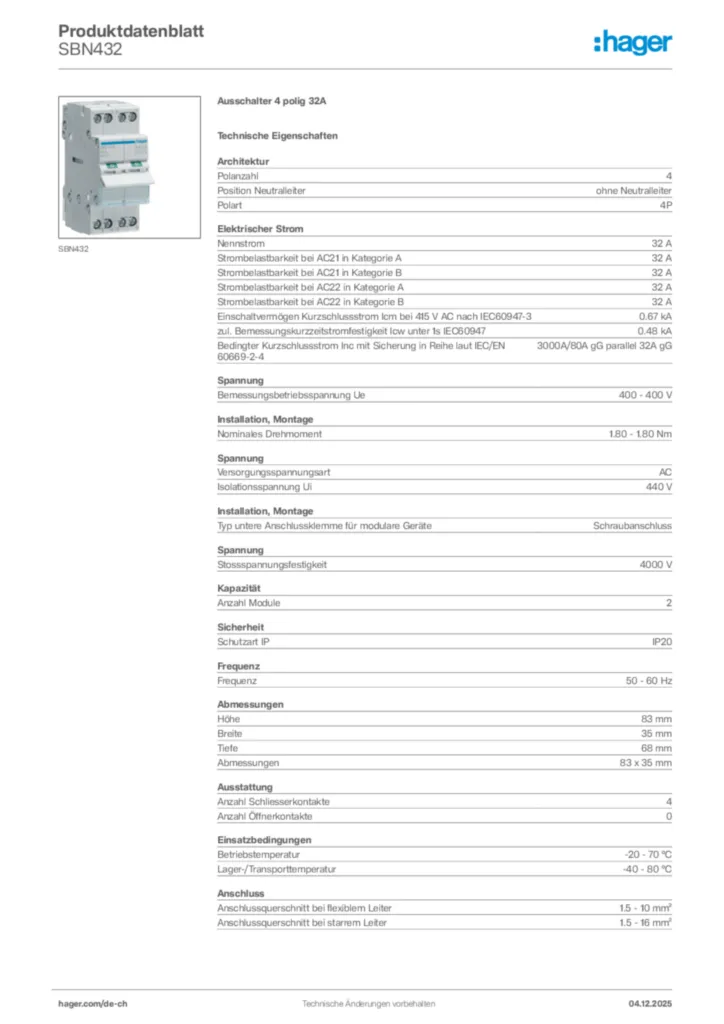

Produktdatenblatt
