REG-Ausschalter Hager 16A 400V 3 Schliesser 0 Öffner 0 Wechsler 2TE SBN316
REG-Ausschalter Hager, Bemessungsstrom 16 A, Bemessungsspannung 400 V, Anzahl der Kontakte als Schliesser 3, Anzahl der Kontakte als Öffner 0, Anzahl der Kontakte als Wechsler 0, Breite in Teilungseinheiten 2
EAN-Nr.
3250615510068
E-nr.
437 100 384
VPE
1 Stück
Rabattgruppe
S2
Preis*
21.35 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Verriegelungsfunktionen 1 Produkte verfügbar -
Zusatzeinrichtung für Reiheneinbaugeräte 1 Produkte verfügbar
Technische Merkmale
Architektur
-
Polanzahl3
-
Position Neutralleiterohne Neutralleiter
-
Polart3P
Elektrischer Strom
-
Nennstrom16 A
-
Strombelastbarkeit bei AC21 in Kategorie A16 A
-
Strombelastbarkeit bei AC21 in Kategorie B16 A
-
Strombelastbarkeit bei AC22 in Kategorie A16 A
-
Strombelastbarkeit bei AC22 in Kategorie B16 A
-
Einschaltvermögen Kurzschlussstrom Icm bei 415 V AC nach IEC60947-30,33 kA
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC609470,24 kA
-
Bedingter Kurzschlussstrom Inc mit Sicherung in Reihe laut IEC/EN 60669-2-43000A/80A gG parallel 32A gG
Installation, Montage
-
Nominales Drehmoment1,80 - 1,80 Nm
-
Typ untere Anschlussklemme für modulare GeräteSchraubanschluss
Spannung
-
Bemessungsbetriebsspannung Ue400 - 400 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui440 V
-
Stossspannungsfestigkeit4000 V
Kapazität
-
Anzahl Module2
Sicherheit
-
Schutzart IPIP20
Frequenz
-
Frequenz50 - 60 Hz
Abmessungen
-
Höhe83 mm
-
Breite35 mm
-
Tiefe68 mm
Ausstattung
-
Anzahl Schliesserkontakte3
-
Anzahl Öffnerkontakte0
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
-
Lager-/Transporttemperatur-40 - 80 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 10 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 16 mm²
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele200000
-
Elektrische Lebensdauer bei Nennlast in AC2125000
-
Elektrische Lebensdauer bei Nennlast in AC2225000
Leistung
-
Gesamtverlustleistung unter Nennstrom1,20 W
-
Verlustleistung pro Pol0,40 W
Anschlussmöglichkeiten
-
Ausrichtung untere Anschlussklemme für modulare GeräteVerschobene Klemme
-
Ausrichtung obere Anschlussklemme für modulare GeräteVerschobene Klemme
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SBN316
-

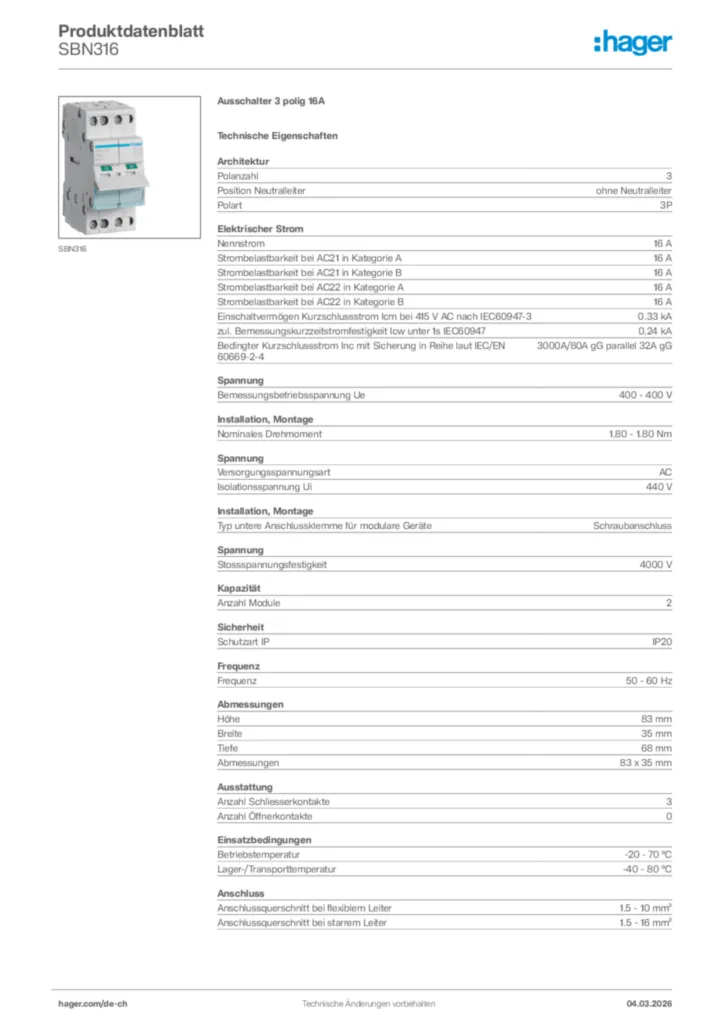

Product datasheet
Hager Produktdatenblatt SBN316
Ausschalter 3 polig 16A
PDF -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Produktlizenz
Licence for NETHERLANDS
Produktlizenz International 2024-08-09
PDF2,53 MB
Licence for NETHERLANDS
Produktlizenz International 2024-08-09
PDF2,23 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-02-06
PDF990,73 kB
