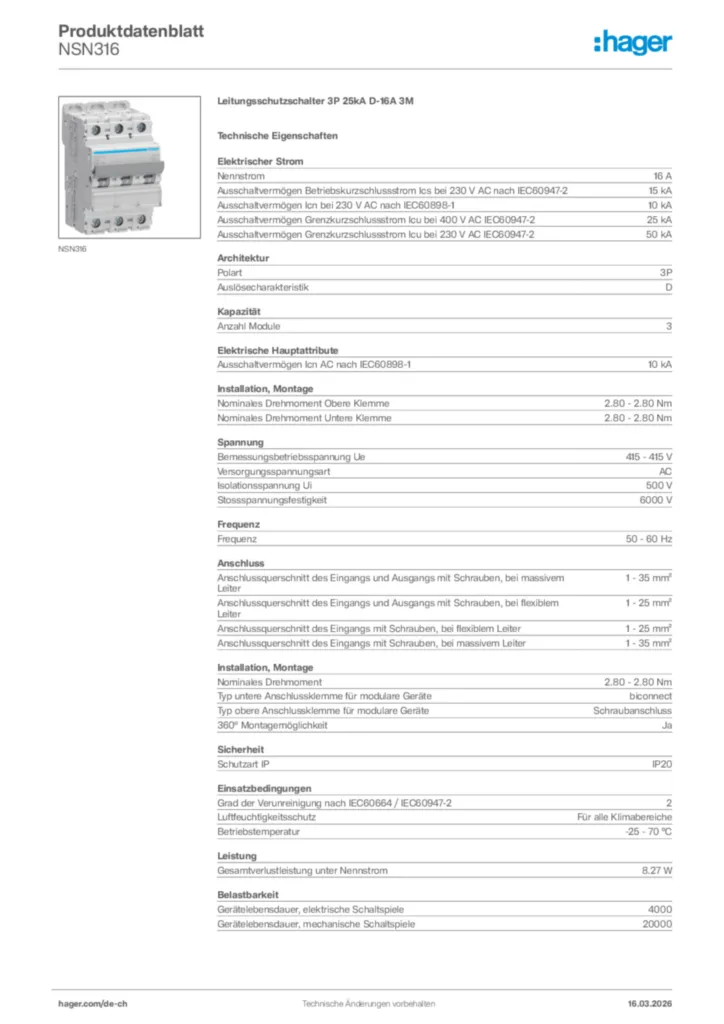

Leitungsschutzschalter 3P 25kA D-16A 3M NSN316

EAN-Nr.
3250614646362
E-nr.
807 879 054
VPE
1 Stück
Rabattgruppe
N4
CHF 177.50
/ Stück *

Technische Merkmale

Archi­tektur
  • Neutral­lei­ter­po­si­tion
    ohne Neutral
  • Anzahl der abge­si­cherten Pole
    3
  • Polan­zahl
    3 P
  • Polart
    3 P
  • Auslö­ser­cha­rak­te­ristik
    D
Funk­tion
  • Mitschal­tender Neutral­leiter
    Nein
Ausfüh­rung
  • Anzahl Module
    3
Konnek­ti­vität
  • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
    Ausge­rich­tete Klemmen
  • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
    Ausge­rich­tete Klemmen
Elek­tri­sche Haupt­merk­male
  • Ausschalt­ver­mögen Icn AC nach IEC 60898-1
    10 kA
  • Bemes­sungs­be­triebss­pan­nung Ue
    415 V
  • Versor­gungs­span­nungsart
    AC
Span­nung
  • Isola­ti­onss­pan­nung
    500 V
  • Max. Betriebss­pan­nung
    415 V
  • Stoß­span­nungs­fes­tig­keit
    6000 V
Strom
  • Nenn­strom
    16 A
  • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics AC nach IEC 60898-1
    7.5 kA
  • Einstel­lung des ther­mi­schen Auslö­sers in AC
    1.13 / 1.45 In
  • Magne­ti­scher Einstell­strom
    10 / 20 In
  • Min./­Max. Schwel­len­wert magne­ti­scher Auslöser bei Gleich­strom
    10 / 30 In
  • Min./­Max. Schwel­len­wert ther­mi­scher Auslöser bei Gleich­strom
    1.13 / 1.45 In
  • Nenn­strom bei -10°C nach IEC 60947
    21.74 A
  • Nenn­strom bei -15°C nach IEC 60947
    22.15 A
  • Nenn­strom bei -20°C nach IEC 60947
    22.55 A
  • Nenn­strom bei -25°C nach IEC 60947
    22.95 A
  • Nenn­strom bei -5°C nach IEC 60947
    21.32 A
  • Nenn­strom bei 0°C nach IEC 60947
    20.89 A
  • Nenn­strom bei 10°C nach IEC 60947
    20.01 A
  • Nenn­strom bei 15°C nach IEC 60947
    19.55 A
  • Nenn­strom bei 20°C nach IEC 60947
    19.09 A
  • Nenn­strom bei 25°C nach IEC 60947
    18.61 A
  • Nenn­strom bei 30°C nach IEC 60947
    18.12 A
  • Nenn­strom bei 35°C nach IEC 60947
    17.61 A
  • Nenn­strom bei 40°C nach IEC 60947
    17.09 A
  • Nenn­strom bei 45°C nach IEC 60947
    16.55 A
  • Nenn­strom bei 5°C nach IEC 60947
    20.46 A
  • Nenn­strom bei 50°C nach IEC 60947
    16 A
  • Nenn­strom bei 55°C nach IEC 60947
    15.3 A
  • Nenn­strom bei 60°C nach IEC 60947
    14.56 A
  • Nenn­strom bei 65°C nach IEC 60947
    13.78 A
  • Nenn­strom bei 70°C nach IEC 60947
    12.96 A
  • Abschalt­ver­mögen auf 1 Pol bei It 400 V (EN 60947-2)
    3 kA
  • Abschalt­ver­mögen auf 1 Pol bei It 415 V (EN 60947-2)
    3 kA
  • Ausschalt­ver­mögen Icn bei 230V AC nach IEC 60898-1
    10 kA
  • Ausschalt­ver­mögen Icn bei 400V AC nach IEC 60898-1
    10 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu AC IEC 60947-2
    50 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 240V AC IEC 60947-2
    50 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 400V AC IEC 60947-2
    25 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 415V AC IEC 60947-2
    25 kA
  • Ausschalt­ver­mögen Icn bei 240V AC nach IEC 60898-1
    10 kA
  • Ausschalt­ver­mögen Icn bei 415V AC nach IEC 60898-1
    10 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 220V AC nach IEC 60947-2
    50 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 380V AC nach IEC 60947-2
    25 kA
Strom Korrek­tur­faktor
  • Korrek­tur­faktor bei 2 neben­ein­ander montierten LS-Schal­tern
    1
  • Korrek­tur­faktor bei 3 neben­ein­ander montierten LS-Schal­tern
    0.95
  • Korrek­tur­faktor bei 4 und 5 neben­ein­ander montierten LS-Schal­tern
    0.9
  • Korrek­tur­faktor bei 6 und mehr neben­ein­ander montierten LS-Schal­tern
    0.85
  • Korrek­tur­faktor magne­ti­scher Auslöser bei 100 Hz
    1.1
  • Korrek­tur­faktor magne­ti­scher Auslöser bei 200 Hz
    1.2
  • Korrek­tur­faktor magne­ti­scher Auslöser bei 400 Hz
    1.5
  • Korrek­tur­faktor magne­ti­scher Auslöser bis 60 Hz
    1
Abmes­sungen
  • Tiefe instal­liertes Produkt
    70 mm
  • Höhe instal­liertes Produkt
    83 mm
  • Breite instal­liertes Produkt
    52.5 mm
Frequenz
  • Frequenz
    50 bis 60 Hz
Leis­tung
  • Maxi­male Verlust­leis­tung pro Pol nach Produkt­norm
    3.5 W
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    8.27 W
  • Verlust­leis­tung pro Pol
    2.8 W
Abschalt­zeit
  • Ansprech­zeit beim Öffnen
    7 ms
Ausdauer
  • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
    4000
  • Gerä­te­le­bens­dauer mecha­ni­sche Schalt­spiele
    20000
Montage
  • Typ obere Anschluss­klemme für modu­lare Geräte
    Schrau­b­an­schluss
  • Dreh­mo­ment
    2,8Nm
  • Typ obere Schie­nen­klemme für modu­lare Geräte
    NA
  • Typ untere Schie­nen­klemme für modu­lare Geräte
    Kunst­stoff
  • Typ untere Anschluss­klemme für modu­lare Geräte
    BIconnect
  • Obere Demon­tier­bar­keit für modu­lare Produkte
    Ja
  • Untere Demon­tier­bar­keit für modu­lare Produkte
    Ja
  • Geeignet für Unter­putz
    Ja
Anschluss
  • Anschluss­quer­schnitt am Ausgang mit Schraube, bei flexi­blem Leiter
    1 / 25 mm²
  • Anschluss­quer­schnitt am Ausgang mit Schraube, bei massivem Leiter
    1 / 35 mm²
  • Anschluss­quer­schnitt bei starrem Leiter, vorge­schal­tete Klemmen mit Schrauben
    1 / 35 mm²
  • Anschluss­quer­schnitt des Zugangs mit Schrau­ben, bei flexi­blem Leiter
    1 / 25 mm²
  • Klem­men­stel­lung Abgang
    offen
  • Klem­men­stel­lung Eingang
    offen
Ausstat­tung
  • Zusatz­ein­rich­tungen möglich
    Ja
  • Mit durch­sich­tigem Beschrif­tungs­träger
    Ja
Normen
  • Stan­dard­text
    IEC 60947-2
  • Euro­pä­i­sche Direk­tive WEEE
    betroffen
Sicher­heit
  • Schutzart
    IP20
  • REACH konform
    Nein
  • RoHS konform
    Ja
Verwen­dung Bedin­gungen
  • Betrieb­stem­pe­ratur
    -25…70 °C
  • Grad der Verun­rei­ni­gung nach IEC 60664 / IEC 60947-2
    2
  • Höhe über N.N.
    2000 m
  • Luft­feuch­tig­keits­schutz
    für alle Klima
  • Lager-/Trans­port­tem­pe­ratur
    -25…80 °C
Tempe­ratur
  • Eichungs­tem­pe­ratur
    50 °C
