    • NSN132
    EAN-Nr.
    3250614646096
    E-nr.
    807 822 054
    VPE
    1 Stück

    Leitungsschutzschalter Hager MCB 1P 415V Typ D 32A 1TE NSN132

    Melden Sie sich an, um eine Produktliste zu erstellen

    Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

    Ein Konto erstellen Anmelden
    Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst

    Wählen Sie einen Grosshandel

    Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

    Leitungsschutzschalter Hager MCB 1P 415V Typ D 32A 1TE

    NSN132

    • Zubehör
    • Technische Merkmale
    • Ökologischer Wert
    • Dokumentationen
    Produktdatenblatt herunterladen

    Vervollständigen Sie Ihr System

    Optionales Zubehör

    • Verrie­ge­lungs­funk­ti­onen 2 Produkte verfügbar
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
    • Unter­span­nungs­aus­löser 1 Produkte verfügbar
    • Arbeitsstromaus­löser 1 Produkte verfügbar
    • Hilfs­schal­ter­block 3 Produkte verfügbar

    Optionales Zubehör

    • Verrie­ge­lungs­funk­ti­onen
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Unter­span­nungs­aus­löser
    • Arbeitsstromaus­löser
    • Hilfs­schal­ter­block
    • MZN175

      Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
       14.55 CHF  / Stück*
    • MZN176

      Plombierdraht zum Plombieren der Modulargeräte
       18.65 CHF  / 10 Stück*
    • LZ060

      Distanzstück für Wärmeentlastung
       1.45 CHF  / Stück*
    • MZ206

      Unterspannungsauslöser für MCB RCBO < 125A 230V AC
       57.70 CHF  / Stück*
    • MZ203

      Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
       57.70 CHF  / Stück*
    • MZ202

      Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
       26.60 CHF  / Stück*
    • MZ201

      Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
       22.95 CHF  / Stück*
    • MZ221

      Hilfskontakt strömen und kleinen spannungen 1S+1Ö 5/10mA 12/48V AC/DC
       25.55 CHF  / Stück*

    Technische Merkmale

    Elek­tri­scher Strom
    • Nenn­strom
      32 A
    • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics bei 230 V AC nach IEC60947-2
      7,50 kA
    • Ausschalt­ver­mögen Icn bei 230 V AC nach IEC60898-1
      10 kA
    • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 230 V AC IEC60947-2
      20 kA
    Archi­tektur
    • Polart
      1P
    Kapa­zität
    • Anzahl Module
      1
    Elek­tri­sche Haupt­at­tri­bute
    • Ausschalt­ver­mögen Icn AC nach IEC60898-1
      10 kA
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment Obere Klemme
      2,80 - 2,80 Nm
    • Nomi­nales Dreh­mo­ment Untere Klemme
      2,80 - 2,80 Nm
    • Nomi­nales Dreh­mo­ment
      2,80 - 2,80 Nm
    • Typ untere Anschluss­klemme für modu­lare Geräte
      biconnect
    • Typ obere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    • 360° Monta­gemög­lich­keit
      Ja
    Span­nung
    • Bemes­sungs­be­triebss­pan­nung Ue
      240 - 415 V
    • Versor­gungs­span­nungsart
      AC
    • Isola­ti­onss­pan­nung Ui
      500 V
    • Stoss­s­pan­nungs­fes­tig­keit
      6000 V
    Frequenz
    • Frequenz
      50 - 60 Hz
    Anschluss
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
      1 - 35 mm²
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
      1 - 35 mm²
    Sicher­heit
    • Schutzart IP
      IP20
    Einsatz­be­din­gungen
    • Grad der Verun­rei­ni­gung nach IEC60664 / IEC60947-2
      2
    • Luft­feuch­tig­keits­schutz
      Für alle Klima­be­reiche
    • Betrieb­stem­pe­ratur
      -25 - 70 °C
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      3,65 W
    Belast­bar­keit
    • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
      4000
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
      20000
    Anschluss­mög­lich­keiten
    • Anschluss-/­Ste­ckertyp
      Schrau­b­an­schluss
    • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
      Ausge­rich­tete Klemmen
    • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
      Ausge­rich­tete Klemmen
    Abmes­sungen
    • Höhe
      83 mm
    • Breite
      17,50 mm
    • Tiefe
      70 mm

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    Zertifizierungen und Dokumente

    Hager REACH declaration NSN132
    PDF
    Hager RoHS Report NSN132
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild NSN132 | Hager Schweiz

      Produktbild NSN132

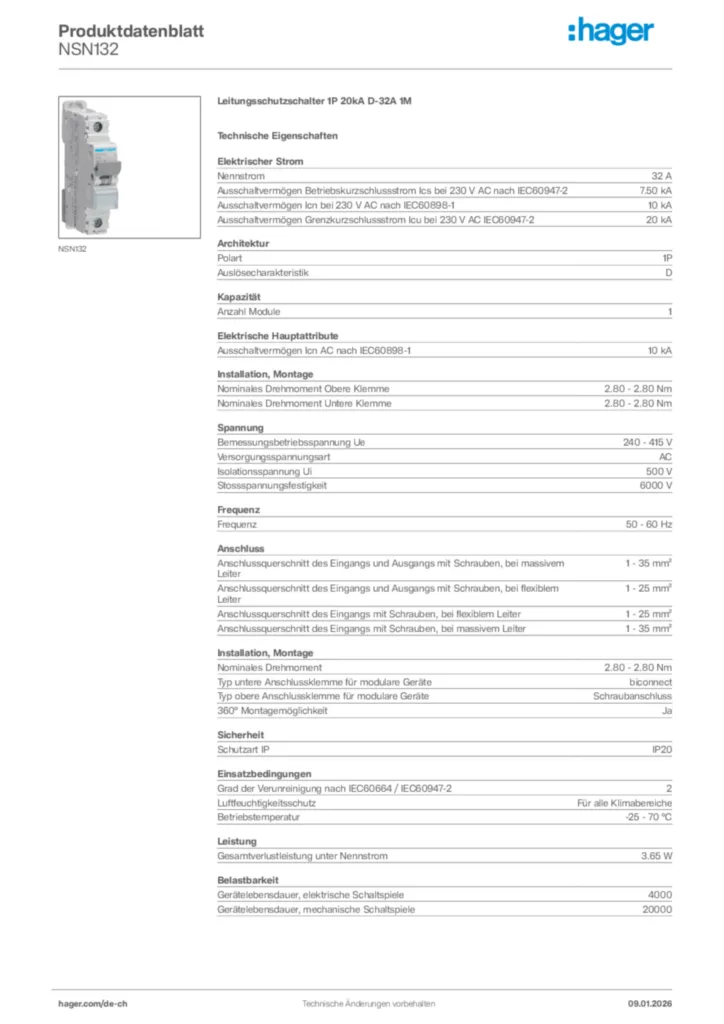

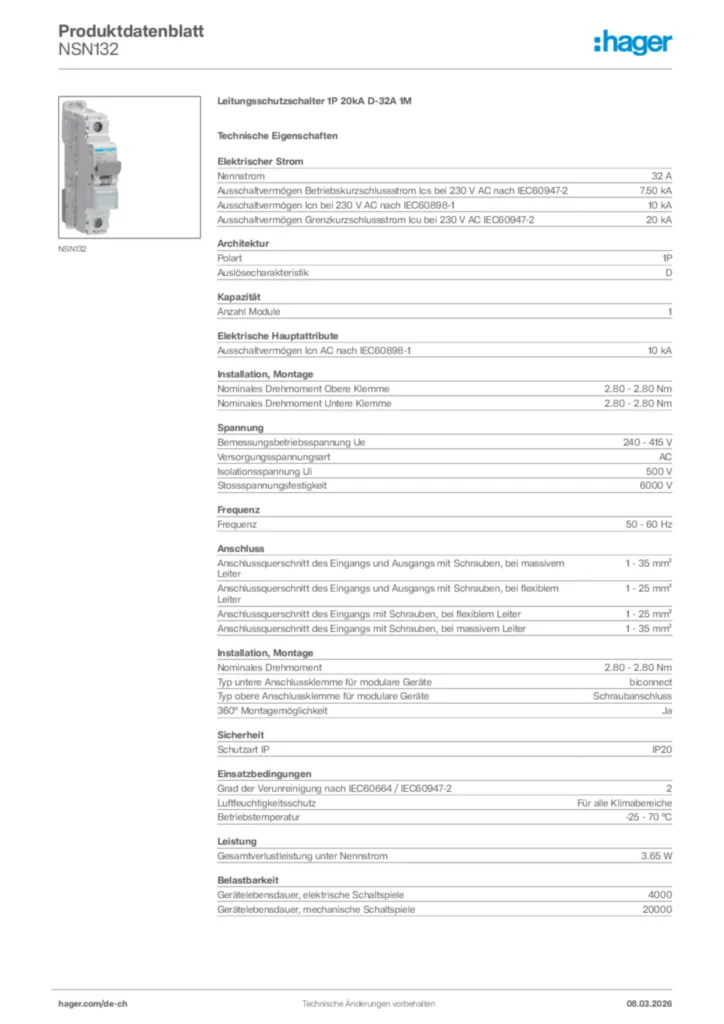

    • Product datasheet

      Bild Hager Produktdatenblatt NSN132 | Hager Schweiz

      Hager Produktdatenblatt NSN132

      Leitungsschutzschalter 1P 20kA D-32A 1M

      PDF

    • Konformitätserklärung

      Bild EU Declaration of Conformity | Hager Schweiz

      EU Declaration of Conformity

      Konformitätserklärung en-GB 2024-10-02

      PDF
      650,27 kB
      Bild UKCA Declaration of Conformity | Hager Schweiz

      UKCA Declaration of Conformity

      Konformitätserklärung en-GB 2024-10-02

      PDF
      653,93 kB
