Leitungsschutzschalter Hager MCB, Polzahl (gesamt) 1, Bemessungsspannung 415 V, Auslösecharakteristik D, Bemessungsstrom 4 A, Breite in Teilungseinheiten 1

EAN-Nr.

3250614646027

E-nr.

807 814 054

VPE

1 Stück

Leitungsschutzschalter Hager MCB 1P 415V Typ D 4A 1TE NSN104

Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst.

Zubehör
Technische Merkmale
Dokumentationen

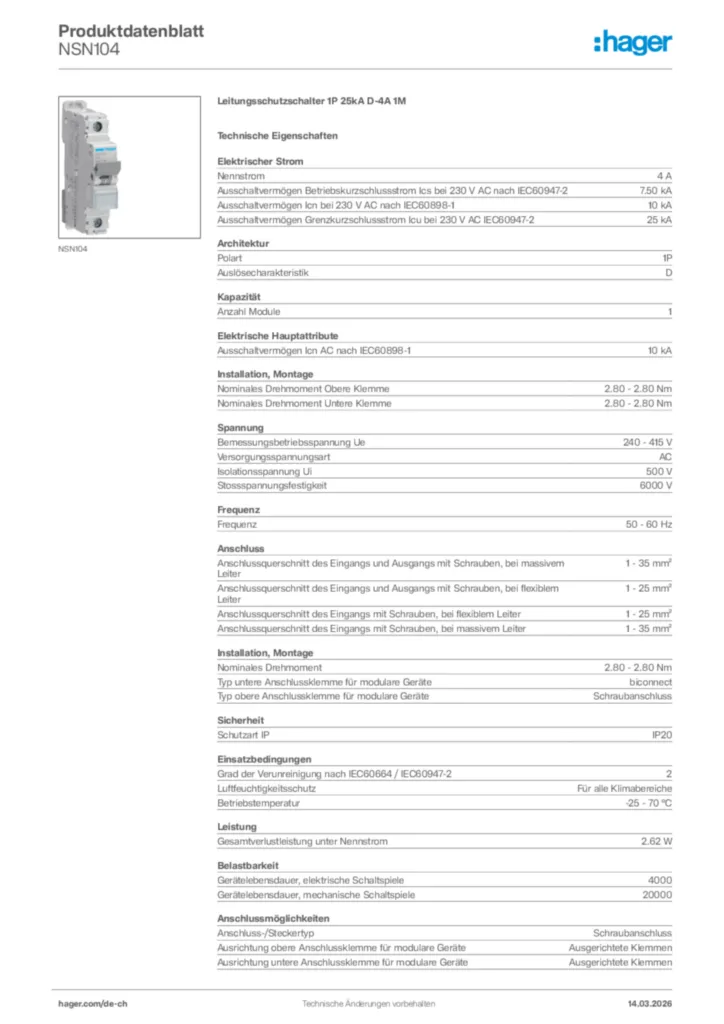

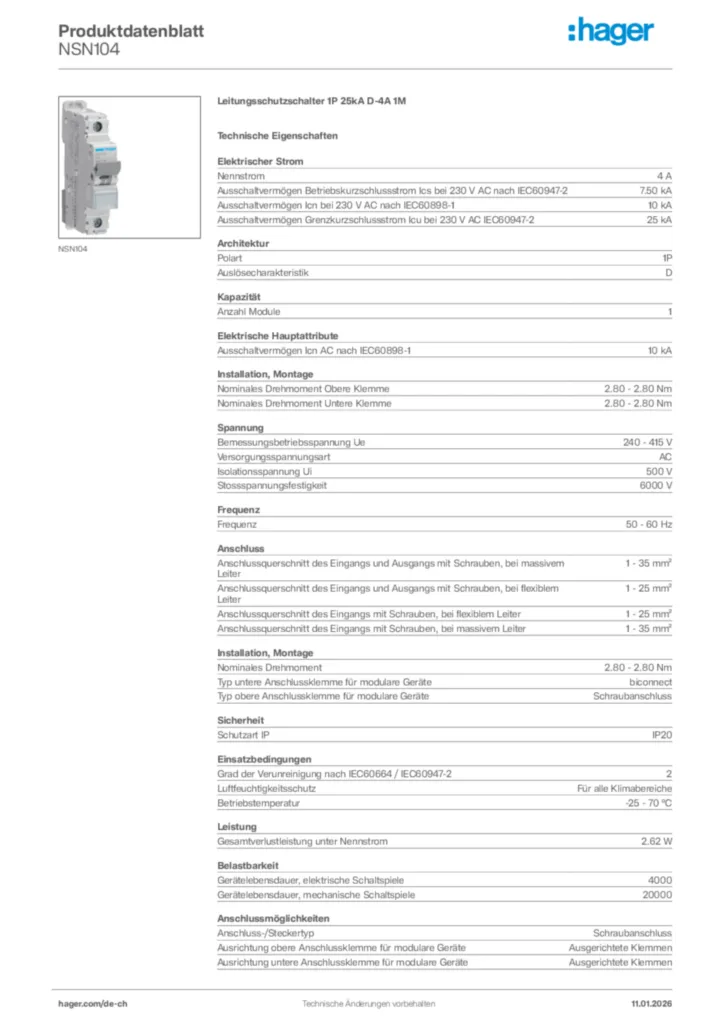

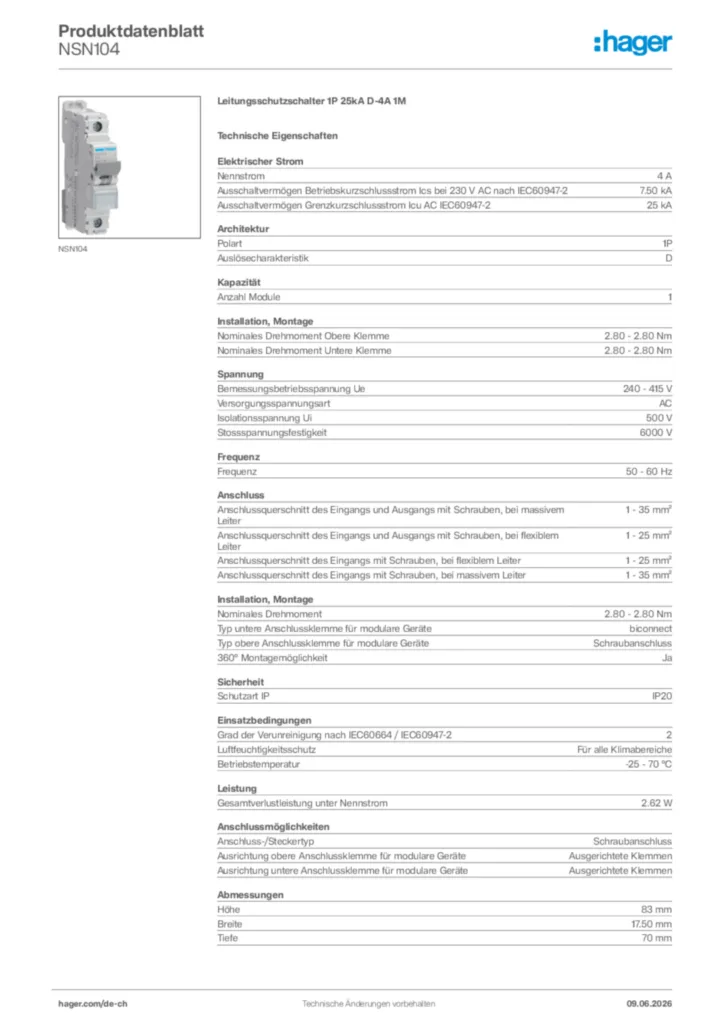

Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Verriegelungsfunktionen 2 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Unterspannungsauslöser 1 Produkte verfügbar
Arbeitsstromauslöser 1 Produkte verfügbar
Hilfsschalterblock 3 Produkte verfügbar

Technische Merkmale

Nennstrom

4 A
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-2

7,50 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-2

25 kA
Nennstrom bei -25°C

5,18 A
Nennstrom bei -10°C

4,89 A
Nennstrom bei -20°C

5,09 A
Nennstrom bei -15°C

4,99 A
Nennstrom bei -5°C

4,79 A
Nennstrom bei 0°C

4,68 A
Nennstrom bei 5°C

4,58 A
Nennstrom bei 10°C

4,47 A
Nennstrom bei 15°C

4,35 A
Nennstrom bei 20°C

4,24 A
Nennstrom bei 25°C

4,12 A
Nennstrom bei 30°C

4 A
Nennstrom bei 35°C

3,87 A
Nennstrom bei 40°C

3,74 A
Nennstrom bei 45°C

3,61 A
Nennstrom bei 50°C

3,47 A
Nennstrom bei 55°C

3,33 A
Nennstrom bei 60°C

3,17 A
Nennstrom bei 65°C

3,01 A
Nennstrom bei 70°C

2,85 A

Polart

1P
Auslösecharakteristik

D

Anzahl Module

1

Nominales Drehmoment Obere Klemme

2,80 - 2,80 Nm
Nominales Drehmoment Untere Klemme

2,80 - 2,80 Nm
Nominales Drehmoment

2,80 - 2,80 Nm
Typ untere Anschlussklemme für modulare Geräte

biconnect
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss

Bemessungsbetriebsspannung Ue

240 - 415 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stossspannungsfestigkeit

6000 V

Frequenz

50 - 60 Hz

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 35 mm²
