Leitungsschutzschalter Hager MCB 1P 415V Typ D 2A 1TE

NSN102

  • Reihen­ein­bau­ge­räte

Leitungsschutzschalter Hager MCB 1P 415V Typ D 2A 1TE NSN102

EAN-Nr.
3250614646003
E-nr.
807 812 054
VPE
1 Stück
Rabattgruppe
N4
Preis*
59.40 CHF
/ Stück *
 59.40 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte

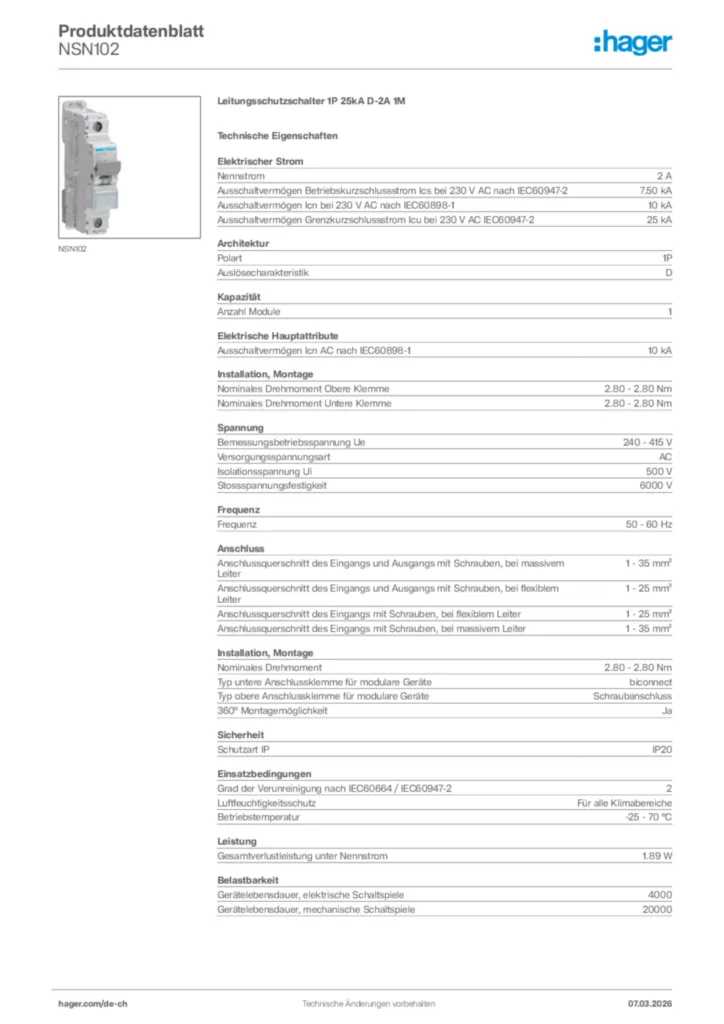

Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
  • Hilfs­schal­ter­block 3 Produkte verfügbar
  • Arbeitsstromaus­löser 1 Produkte verfügbar
  • Unter­span­nungs­aus­löser 2 Produkte verfügbar
  • Verrie­ge­lungs­funk­ti­onen 2 Produkte verfügbar

Vervollständigen Sie Ihr System

  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
  • Hilfs­schal­ter­block
  • Arbeitsstromaus­löser
  • Unter­span­nungs­aus­löser
  • Verrie­ge­lungs­funk­ti­onen
  • LZ060

    Distanzstück für Wärmeentlastung
     1.45 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZ201

    Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
     22.65 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZ202

    Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
     26.25 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZ221

    Hilfskontakt strömen und kleinen spannungen 1S+1Ö 5/10mA 12/48V AC/DC
     25.20 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZ203

    Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
     56.80 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZ205

    Unterspannungsauslöser für MCB RCBO < 125A 48V DC
     59.90 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZ206

    Unterspannungsauslöser für MCB RCBO < 125A 230V AC
     56.80 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZN175

    Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
     14.35 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZN176

    Plombierdraht zum Plombieren der Modulargeräte
     18.40 CHF  / 10 Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    2 A
  • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics bei 230 V AC nach IEC60947-2
    7,50 kA
  • Ausschalt­ver­mögen Icn bei 230 V AC nach IEC60898-1
    10 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 230 V AC IEC60947-2
    25 kA
Archi­tektur
  • Polart
    1P
  • Auslö­se­cha­rak­te­ristik
    D
Kapa­zität
  • Anzahl Module
    1
Elek­tri­sche Haupt­at­tri­bute
  • Ausschalt­ver­mögen Icn AC nach IEC60898-1
    10 kA
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment Obere Klemme
    2,80 - 2,80 Nm
  • Nomi­nales Dreh­mo­ment Untere Klemme
    2,80 - 2,80 Nm
  • Nomi­nales Dreh­mo­ment
    2,80 - 2,80 Nm
  • Typ untere Anschluss­klemme für modu­lare Geräte
    biconnect
  • Typ obere Anschluss­klemme für modu­lare Geräte
    Schrau­b­an­schluss
  • 360° Monta­gemög­lich­keit
    Ja
Span­nung
  • Bemes­sungs­be­triebss­pan­nung Ue
    240 - 415 V
  • Versor­gungs­span­nungsart
    AC
  • Isola­ti­onss­pan­nung Ui
    500 V
  • Stoss­s­pan­nungs­fes­tig­keit
    6000 V
Frequenz
  • Frequenz
    50 - 60 Hz
Anschluss
  • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
    1 - 35 mm²
  • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
    1 - 25 mm²
  • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
    1 - 25 mm²
  • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
    1 - 35 mm²
Sicher­heit
  • Schutzart IP
    IP20
Einsatz­be­din­gungen
  • Grad der Verun­rei­ni­gung nach IEC60664 / IEC60947-2
    2
  • Luft­feuch­tig­keits­schutz
    Für alle Klima­be­reiche
  • Betrieb­stem­pe­ratur
    -25 - 70 °C
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    1,89 W
Belast­bar­keit
  • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
    4000
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
    20000
Anschluss­mög­lich­keiten
  • Anschluss-/­Ste­ckertyp
    Schrau­b­an­schluss
  • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
    Ausge­rich­tete Klemmen
  • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
    Ausge­rich­tete Klemmen
Abmes­sungen
  • Höhe
    83 mm
  • Breite
    17,50 mm
  • Tiefe
    70 mm

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

REACH declaration NSN102 (english)
PDF
103,10 kB
RoHS declaration NSN102 (english)
PDF
103,59 kB

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild NSN102 | Hager Schweiz

    Produktbild NSN102

  • Konformitätserklärung

    Bild EU Declaration of Conformity | Hager Schweiz

    EU Declaration of Conformity

    Konformitätserklärung en-GB 2024-10-02

    PDF
    650,27 kB
    Bild UKCA Declaration of Conformity | Hager Schweiz

    UKCA Declaration of Conformity

    Konformitätserklärung en-GB 2024-10-02

    PDF
    653,93 kB
Mehr Downloads

  • Für die Zusendung des REACH-Zertifikats

    senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
