Leitungsschutzschalter 3 polig 10kA/15kA D-3A 3M NDN303
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
FI Typ A 1 Produkte verfügbar
-
Hilfsschalterblock 3 Produkte verfügbar
-
Arbeitsstromauslöser 2 Produkte verfügbar
-
Unterspannungsauslöser 2 Produkte verfügbar
-
Hilfs-Fernbedienung mit automatischer Wiedereinschaltung 2 Produkte verfügbar
-
Mehr sehen 9 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Nennstrom3 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-215 kA
-
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-110 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-215 kA
-
Nennstrom bei -25°C3,57 A
-
Nennstrom bei -20°C3,52 A
-
Nennstrom bei -15°C3,47 A
-
Nennstrom bei -10°C3,42 A
-
Nennstrom bei -5°C3,37 A
-
Nennstrom bei 0°C3,32 A
-
Nennstrom bei 5°C3,27 A
-
Nennstrom bei 10°C3,22 A
-
Nennstrom bei 15°C3,17 A
-
Nennstrom bei 20°C3,11 A
-
Nennstrom bei 25°C3,06 A
-
Nennstrom bei 30°C3 A
-
Nennstrom bei 35°C2,93 A
-
Nennstrom bei 40°C2,85 A
-
Nennstrom bei 45°C2,77 A
-
Nennstrom bei 50°C2,69 A
-
Nennstrom bei 55°C2,60 A
-
Nennstrom bei 60°C2,52 A
-
Nennstrom bei 65°C2,43 A
-
Nennstrom bei 70°C2,33 A
-
Polart3P
-
AuslösecharakteristikD
-
Anzahl Module3
-
Ausschaltvermögen Icn AC nach IEC60898-110 kA
-
Nominales Drehmoment Obere Klemme2,80 - 2,80 Nm
-
Nominales Drehmoment Untere Klemme2,80 - 2,80 Nm
-
Bemessungsbetriebsspannung Ue400 - 400 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stossspannungsfestigkeit6000 V
-
Frequenz50 - 60 Hz
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 35 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 35 mm²
-
Nominales Drehmoment2,80 - 2,80 Nm
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
360° MontagemöglichkeitJa
-
Schutzart IPIP20
-
Grad der Verunreinigung nach IEC60664 / IEC60947-22
-
Betriebstemperatur-25 - 70 °C
-
Gesamtverlustleistung unter Nennstrom6,60 W
-
Gerätelebensdauer, elektrische Schaltspiele4000
-
Gerätelebensdauer, mechanische Schaltspiele20000
-
Anschluss-/SteckertypSchraubanschluss
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Höhe83 mm
-
Breite52,50 mm
-
Tiefe70 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

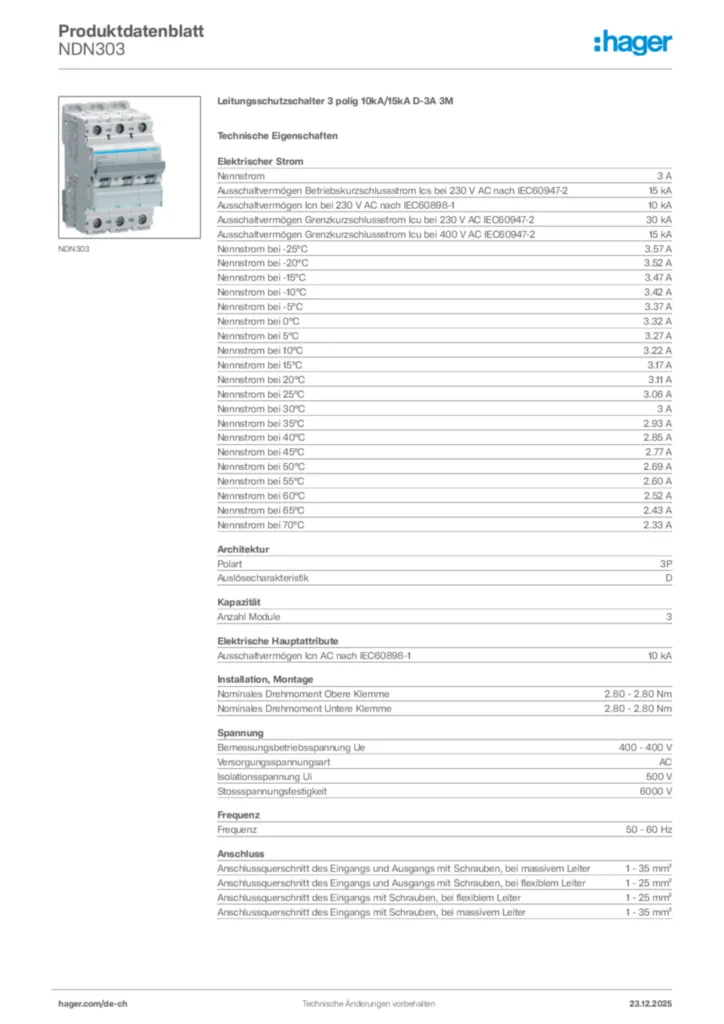

Produktbild NDN303
-
