Leitungsschutzschalter 1P+N 10kA/15kA B-25A 2M NBN525
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
Neutralleiterpositionrechts
-
Anzahl der abgesicherten Pole1
-
Polanzahl2 P
-
Polart1P+N
-
MontageartDIN-Schiene
-
AuslösercharakteristikB
-
Mitschaltender NeutralleiterJa
-
Anzahl Module2
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausschaltvermögen Icn AC nach IEC 60898-110 kA
-
Bemessungsbetriebsspannung Ue230 V
-
VersorgungsspannungsartAC
-
Isolationsspannung500 V
-
Stoßspannungsfestigkeit6000 V
-
Minimale Bemessungsbetriebsspannung (Ue min)12 V
-
Nennstrom25 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-17.5 kA
-
Einstellung des thermischen Auslösers in AC1.13 / 1.45 In
-
Magnetischer Einstellstrom3 / 5 In
-
Min./Max. Schwellenwert magnetischer Auslöser bei Gleichstrom4 / 7 In
-
Min./Max. Schwellenwert thermischer Auslöser bei Gleichstrom1.13 / 1.45 In
-
Nennstrom bei -10°C nach IEC 6094736.2 A
-
Nennstrom bei -15°C nach IEC 6094736.7 A
-
Nennstrom bei -20°C nach IEC 6094737.3 A
-
Nennstrom bei -25°C nach IEC 6094737.8 A
-
Nennstrom bei -5°C nach IEC 6094735.7 A
-
Nennstrom bei 0°C nach IEC 6094735.2 A
-
Nennstrom bei 10°C nach IEC 6094734.1 A
-
Nennstrom bei 15°C nach IEC 6094733.6 A
-
Nennstrom bei 20°C nach IEC 6094733.1 A
-
Nennstrom bei 25°C nach IEC 6094732.5 A
-
Nennstrom bei 30°C nach IEC 6094732 A
-
Nennstrom bei 35°C nach IEC 6094730.3 A
-
Nennstrom bei 40°C nach IEC 6094728.5 A
-
Nennstrom bei 45°C nach IEC 6094726.8 A
-
Nennstrom bei 5°C nach IEC 6094734.6 A
-
Nennstrom bei 50°C nach IEC 6094725 A
-
Nennstrom bei 55°C nach IEC 6094723.3 A
-
Nennstrom bei 60°C nach IEC 6094721.5 A
-
Nennstrom bei 65°C nach IEC 6094719.8 A
-
Nennstrom bei 70°C nach IEC 6094718 A
-
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-110 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-215 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-215 kA
-
Ausschaltvermögen Icn bei 240V AC nach IEC 60898-110 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 220V AC nach IEC 60947-215 kA
-
Nennstrom bei -25° C32.76 A
-
Nennstrom bei -20° C32.06 A
-
Nennstrom bei -15° C31.35 A
-
Nennstrom bei -10° C30.64 A
-
Nennstrom bei -5° C29.94 A
-
Nennstrom bei 0° C29.23 A
-
Nennstrom bei 5° C28.53 A
-
Nennstrom bei 10° C27.82 A
-
Nennstrom bei 25° C25.71 A
-
Nennstrom bei 30° C25 A
-
Nennstrom bei 35° C24.29 A
-
Nennstrom bei 40° C23.59 A
-
Nennstrom bei 45° C22.88 A
-
Nennstrom bei 50°C22.18 A
-
Nennstrom bei 55° C21.47 A
-
Nennstrom bei 60°C20.77 A
-
Nennstrom bei 65°C20.06 A
-
Nennstrom bei 70°C19.36 A
-
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern1
-
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern0.95
-
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern0.9
-
Korrekturfaktor bei 6 und mehr nebeneinander montierten LS-Schaltern0.85
-
Korrekturfaktor magnetischer Auslöser bei 100 Hz1.1
-
Korrekturfaktor magnetischer Auslöser bei 200 Hz1.2
-
Korrekturfaktor magnetischer Auslöser bei 400 Hz1.5
-
Korrekturfaktor magnetischer Auslöser bis 60 Hz1.1
-
Tiefe installiertes Produkt70 mm
-
Höhe installiertes Produkt83 mm
-
Breite installiertes Produkt35 mm
-
Frequenz50 bis 60 Hz
-
Maximale Verlustleistung pro Pol nach Produktnorm4.5 W
-
Gesamtverlustleistung unter Nennstrom7.2 W
-
Verlustleistung pro Pol3.63 W
-
Gerätelebensdauer, elektrische Schaltspiele4000
-
Gerätelebensdauer mechanische Schaltspiele20000
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
Drehmoment2,8Nm
-
Typ obere Schienenklemme für modulare GeräteNA
-
Typ untere Schienenklemme für modulare GeräteKunststoff
-
Typ untere Anschlussklemme für modulare GeräteBIconnect
-
Obere Demontierbarkeit für modulare ProdukteJa
-
Untere Demontierbarkeit für modulare ProdukteJa
-
Geeignet für UnterputzJa
-
Anschlussquerschnitt am Ausgang mit Schraube, bei flexiblem Leiter1 / 25 mm²
-
Anschlussquerschnitt am Ausgang mit Schraube, bei massivem Leiter1 / 35 mm²
-
Anschlussquerschnitt bei starrem Leiter, vorgeschaltete Klemmen mit Schrauben1 / 35 mm²
-
Anschlussquerschnitt des Zugangs mit Schrauben, bei flexiblem Leiter1 / 25 mm²
-
Klemmenstellung Abgangzu
-
Klemmenstellung Eingangoffen
-
Zusatzeinrichtungen möglichJa
-
Mit durchsichtigem BeschriftungsträgerJa
-
StandardtextEN 60898-1 ; IEC 60947-2
-
Europäische Direktive WEEEbetroffen
-
SchutzartIP20
-
Betriebstemperatur-25…70 °C
-
Grad der Verunreinigung nach IEC 60664 / IEC 60947-22
-
Energiebegrenzungsklasse I²t3
-
Höhe über N.N.2000 m
-
Lager-/Transporttemperatur-25…80 °C
-
Eichungstemperatur50 °C
Downloads
-
Produktbild
Nutzung des Bildes nur in Übereinstimmung mit unseren Nutzungsbedingungen (PDF, 95 Ko).

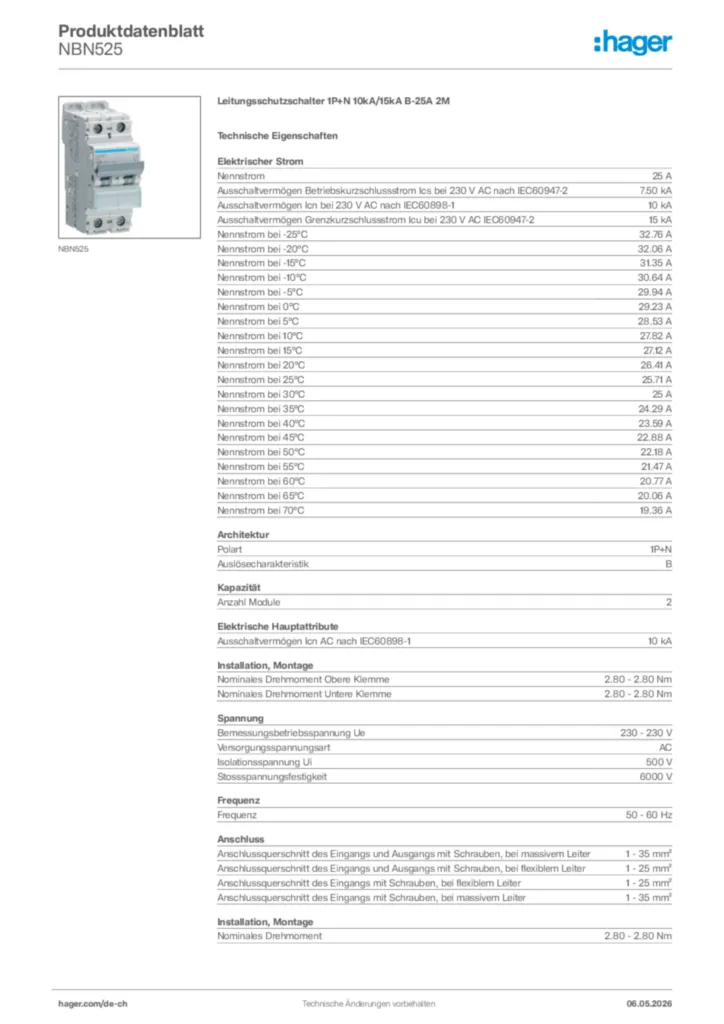

Produktbild NBN525
-
