Leitungsschutzschalter 1P+N 10kA/15kA B-6A 2M NBN506
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
Neutralleiterpositionrechts
-
Anzahl der abgesicherten Pole1
-
Polanzahl2 P
-
Polart1P+N
-
MontageartDIN-Schiene
-
AuslösercharakteristikB
-
Mitschaltender NeutralleiterJa
-
Anzahl Module2
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausschaltvermögen Icn AC nach IEC 60898-110 kA
-
Bemessungsbetriebsspannung Ue230 V
-
VersorgungsspannungsartAC
-
Isolationsspannung500 V
-
Stoßspannungsfestigkeit6000 V
-
Minimale Bemessungsbetriebsspannung (Ue min)12 V
-
Nennstrom6 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-17.5 kA
-
Einstellung des thermischen Auslösers in AC1.13 / 1.45 In
-
Magnetischer Einstellstrom3 / 5 In
-
Min./Max. Schwellenwert magnetischer Auslöser bei Gleichstrom4 / 7 In
-
Min./Max. Schwellenwert thermischer Auslöser bei Gleichstrom1.13 / 1.45 In
-
Nennstrom bei -10°C nach IEC 609478 A
-
Nennstrom bei -15°C nach IEC 609478.15 A
-
Nennstrom bei -20°C nach IEC 609478.29 A
-
Nennstrom bei -25°C nach IEC 609478.43 A
-
Nennstrom bei -5°C nach IEC 609477.86 A
-
Nennstrom bei 0°C nach IEC 609477.71 A
-
Nennstrom bei 10°C nach IEC 609477.4 A
-
Nennstrom bei 15°C nach IEC 609477.24 A
-
Nennstrom bei 20°C nach IEC 609477.07 A
-
Nennstrom bei 25°C nach IEC 609476.91 A
-
Nennstrom bei 30°C nach IEC 609476.73 A
-
Nennstrom bei 35°C nach IEC 609476.56 A
-
Nennstrom bei 40°C nach IEC 609476.38 A
-
Nennstrom bei 45°C nach IEC 609476.19 A
-
Nennstrom bei 5°C nach IEC 609477.55 A
-
Nennstrom bei 50°C nach IEC 609476 A
-
Nennstrom bei 55°C nach IEC 609475.8 A
-
Nennstrom bei 60°C nach IEC 609475.6 A
-
Nennstrom bei 65°C nach IEC 609475.38 A
-
Nennstrom bei 70°C nach IEC 609475.16 A
-
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-110 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-215 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-215 kA
-
Ausschaltvermögen Icn bei 240V AC nach IEC 60898-110 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 220V AC nach IEC 60947-215 kA
-
Nennstrom bei -25° C7.51 A
-
Nennstrom bei -20° C7.39 A
-
Nennstrom bei -15° C7.26 A
-
Nennstrom bei -10° C7.13 A
-
Nennstrom bei -5° C7 A
-
Nennstrom bei 0° C6.87 A
-
Nennstrom bei 5° C6.73 A
-
Nennstrom bei 10° C6.59 A
-
Nennstrom bei 25° C6.15 A
-
Nennstrom bei 30° C6 A
-
Nennstrom bei 35° C5.84 A
-
Nennstrom bei 40° C5.68 A
-
Nennstrom bei 45° C5.52 A
-
Nennstrom bei 50°C5.35 A
-
Nennstrom bei 55° C5.17 A
-
Nennstrom bei 60°C4.99 A
-
Nennstrom bei 65°C4.8 A
-
Nennstrom bei 70°C4.6 A
-
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern1
-
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern0.95
-
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern0.9
-
Korrekturfaktor bei 6 und mehr nebeneinander montierten LS-Schaltern0.85
-
Korrekturfaktor magnetischer Auslöser bei 100 Hz1.1
-
Korrekturfaktor magnetischer Auslöser bei 200 Hz1.2
-
Korrekturfaktor magnetischer Auslöser bei 400 Hz1.5
-
Korrekturfaktor magnetischer Auslöser bis 60 Hz1.1
-
Tiefe installiertes Produkt70 mm
-
Höhe installiertes Produkt83 mm
-
Breite installiertes Produkt35 mm
-
Frequenz50 bis 60 Hz
-
Maximale Verlustleistung pro Pol nach Produktnorm3 W
-
Gesamtverlustleistung unter Nennstrom2.68 W
-
Verlustleistung pro Pol1.34 W
-
Gerätelebensdauer, elektrische Schaltspiele4000
-
Gerätelebensdauer mechanische Schaltspiele20000
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
Drehmoment2,8Nm
-
Typ obere Schienenklemme für modulare GeräteNA
-
Typ untere Schienenklemme für modulare GeräteKunststoff
-
Typ untere Anschlussklemme für modulare GeräteBIconnect
-
Obere Demontierbarkeit für modulare ProdukteJa
-
Untere Demontierbarkeit für modulare ProdukteJa
-
Geeignet für UnterputzJa
-
Anschlussquerschnitt am Ausgang mit Schraube, bei flexiblem Leiter1 / 25 mm²
-
Anschlussquerschnitt am Ausgang mit Schraube, bei massivem Leiter1 / 35 mm²
-
Anschlussquerschnitt bei starrem Leiter, vorgeschaltete Klemmen mit Schrauben1 / 35 mm²
-
Anschlussquerschnitt des Zugangs mit Schrauben, bei flexiblem Leiter1 / 25 mm²
-
Klemmenstellung Abgangzu
-
Klemmenstellung Eingangoffen
-
Zusatzeinrichtungen möglichJa
-
Mit durchsichtigem BeschriftungsträgerJa
-
StandardtextEN 60898-1 ; IEC 60947-2
-
Europäische Direktive WEEEbetroffen
-
SchutzartIP20
-
Betriebstemperatur-25…70 °C
-
Grad der Verunreinigung nach IEC 60664 / IEC 60947-22
-
Energiebegrenzungsklasse I²t3
-
Höhe über N.N.2000 m
-
Lager-/Transporttemperatur-25…80 °C
-
Eichungstemperatur50 °C
Downloads
-
Produktbild
Nutzung des Bildes nur in Übereinstimmung mit unseren Nutzungsbedingungen (PDF, 95 Ko).

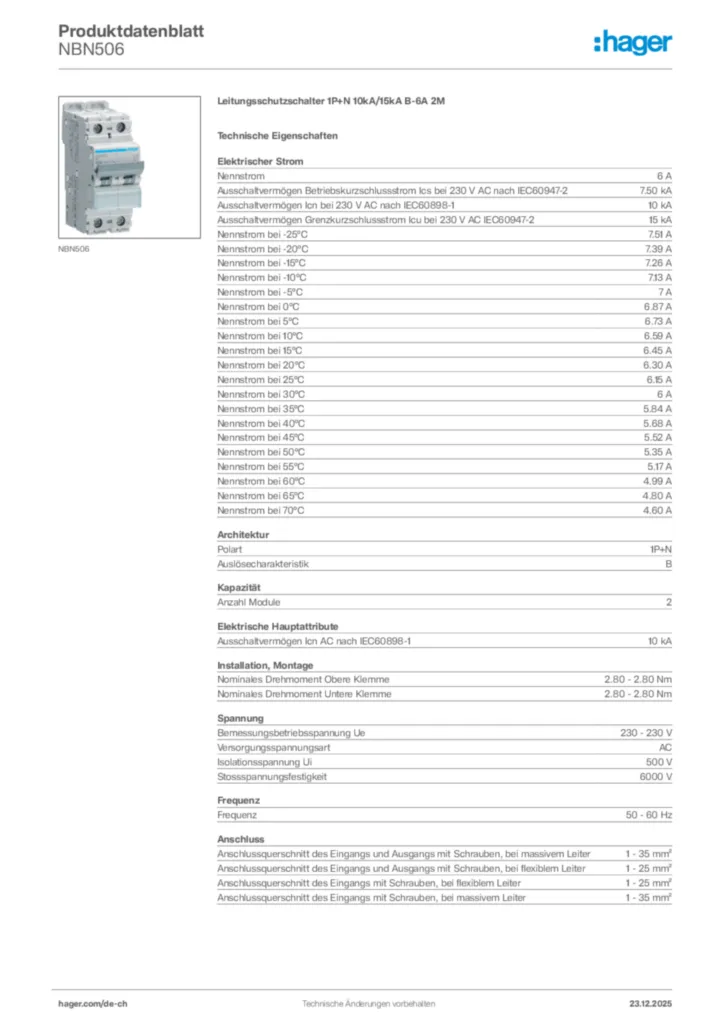

Produktbild NBN506
-
