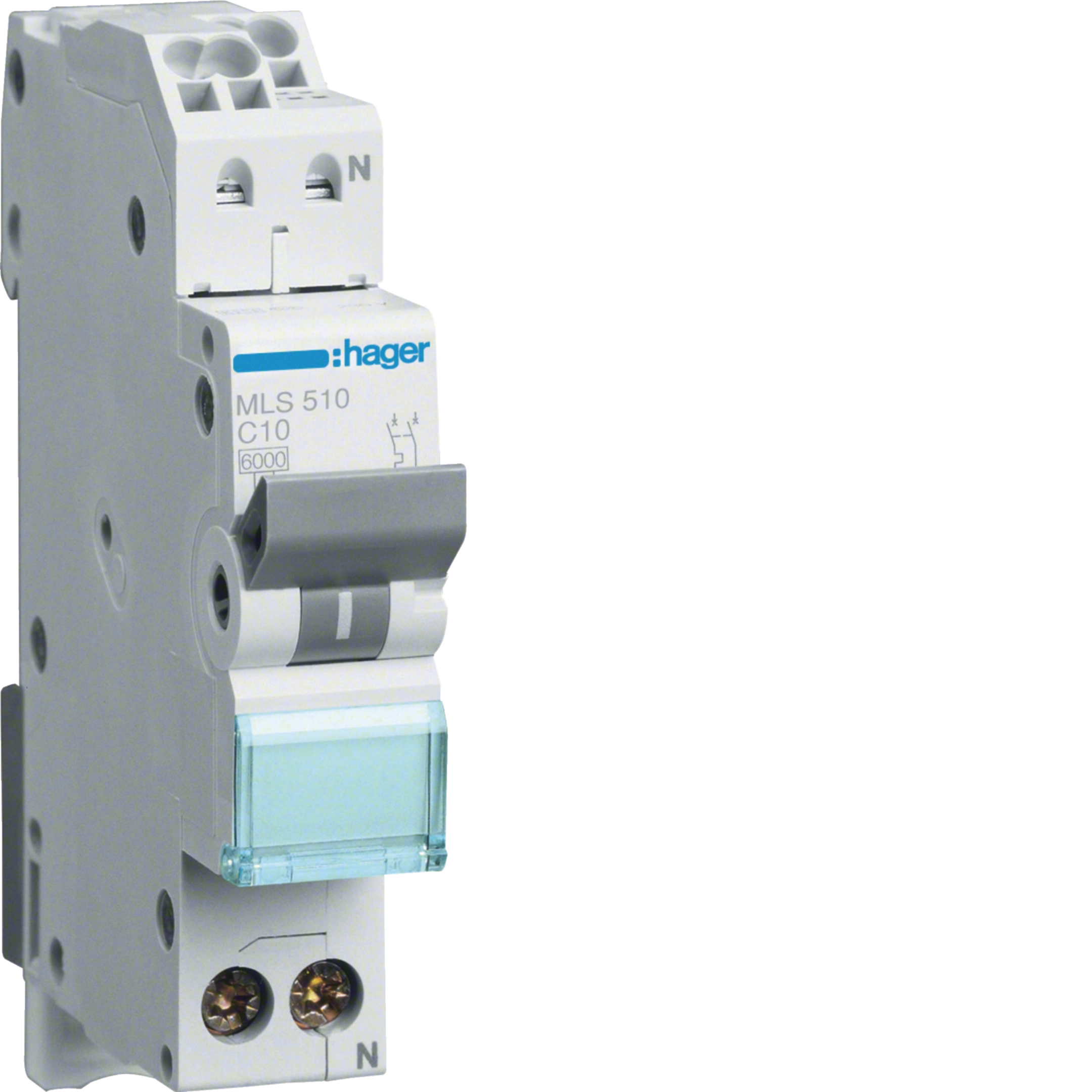

Leitungsschutzschalter 1P+N 6kA C-10A Quick Connect 1M MLS510

Name: MLS510
Brand: Hager
SKU: MLS510
Price: 30.4 CHF

EAN-Nr.

3250614319549

VPE

12 Stück

Rabattgruppe

Preis*

30.40 CHF

/ Stück *

Zubehör
Technische Merkmale
Ökologischer Wert
Dokumentationen
Weitere Produkte

Vervollständigen Sie Ihr System

Verriegelungsfunktionen 2 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Unterspannungsauslöser 1 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Hilfsschalterblock 2 Produkte verfügbar
Modulare Phasenschiene 2 Produkte verfügbar

Technische Merkmale

Polart

1P+N
Auslösecharakteristik

C

Nennstrom

10 A
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC60898-1

6 kA
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-1

6 kA
Einstellung des thermischen Auslösers in AC

1,13 - 1,45 A
Min./max. Schwellenwert thermischer Auslöser bei Gleichstrom

1,13 - 1,45 A
Nennstrom bei -25°C

13 A
Nennstrom bei -20°C

12,80 A
Nennstrom bei -15°C

12,50 A
Nennstrom bei -10°C

12,30 A
Nennstrom bei -5°C

12 A
Nennstrom bei 0°C

11,80 A
Nennstrom bei 5°C

11,50 A
Nennstrom bei 10°C

11,20 A
Nennstrom bei 15°C

10,90 A
Nennstrom bei 20°C

10,60 A
Nennstrom bei 25°C

10,30 A
Nennstrom bei 30°C

10 A
Nennstrom bei 35°C

9,70 A
Nennstrom bei 40°C

9,30 A
Nennstrom bei 45°C

9 A
Nennstrom bei 50°C

8,60 A
Nennstrom bei 55°C

8,30 A
Nennstrom bei 60°C

7,90 A
Nennstrom bei 65°C

7,50 A
Nennstrom bei 70°C

7 A
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern

1
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern

0,95
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern

0,90
Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern

0,85

Ausschaltvermögen Icn AC nach IEC60898-1

6 kA

Typ obere Anschlussklemme für modulare Geräte

quickconnect
Typ untere Anschlussklemme für modulare Geräte

Schraubanschluss
Nominales Drehmoment

1,90 - 1,90 Nm

Bemessungsbetriebsspannung Ue

230 - 240 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stossspannungsfestigkeit

4000 V
Max. Betriebsspannung

253 V
Überspannungskategorie gemäss IEC60947-1 2.5.60 Tabelle H1

3

Frequenz

50 - 60 Hz

Anzahl Module

1

Gesamtverlustleistung unter Nennstrom

2,40 W

Betriebstemperatur

-25 - 70 °C
Höhe über N.N.

2000 m

Gerätelebensdauer, elektrische Schaltspiele

1000
Gerätelebensdauer, mechanische Schaltspiele

20000

Schutzart IP

IP20

Anschlussquerschnitt des Ausgangs SSK QuickConnect, bei massivem Leiter

1,5 - 4,0 mm²
Anschlussquerschnitt des Ausgangs SSK QuickConnect, bei flexiblem Leiter

1,5 - 4,0 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

0,75 - 16,0 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

0,75 - 10,0 mm²

Anschluss-/Steckertyp

quickconnect
Ausrichtung obere Anschlussklemme für modulare Geräte

Verschobene Klemme
Ausrichtung untere Anschlussklemme für modulare Geräte

Verschobene Klemme

Höhe

86 mm
Breite

17,50 mm
Tiefe

70 mm

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
