Leitungsschutzschalter Hager MCB 2P 253V Typ C 20A Icn 6kA 1TE

MLN520A

MLN520A - Leitungsschutzschalter Hager MCB 2P 253V Typ C 20A Icn 6kA 1TE
  • Reihen­ein­bau­ge­räte

Leitungsschutzschalter Hager MCB 2P 253V Typ C 20A Icn 6kA 1TE MLN520A

EAN-Nr.
3250614318146
E-nr.
805 120 114
VPE
12 Stück
Rabattgruppe
M4
Preis*
32.70 CHF
/ Stück *
 32.70 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte

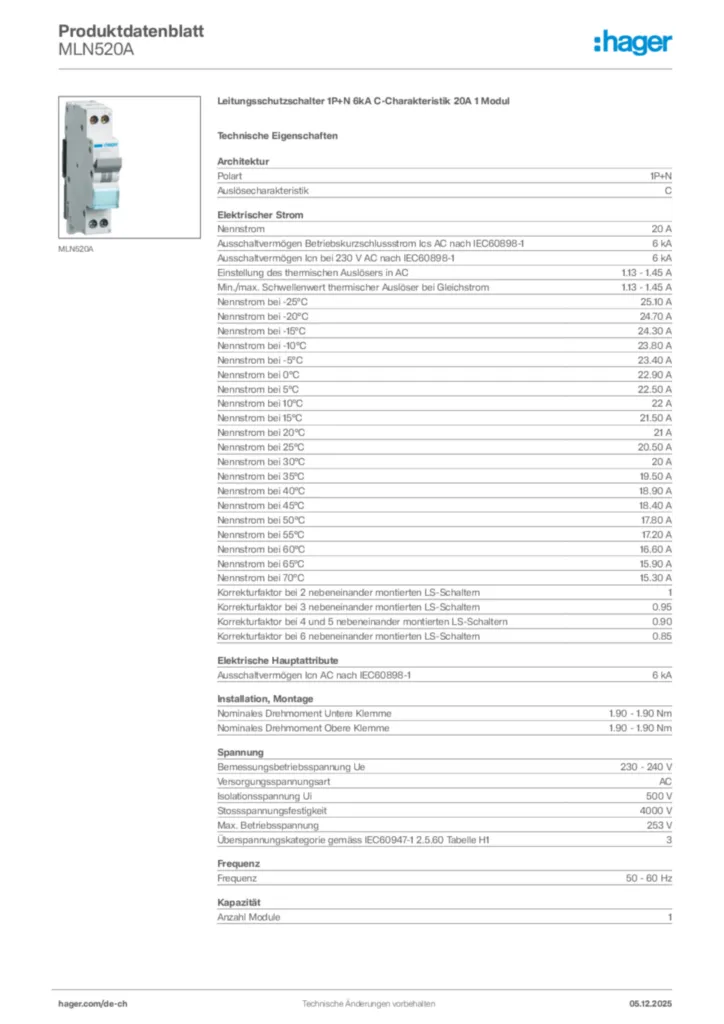

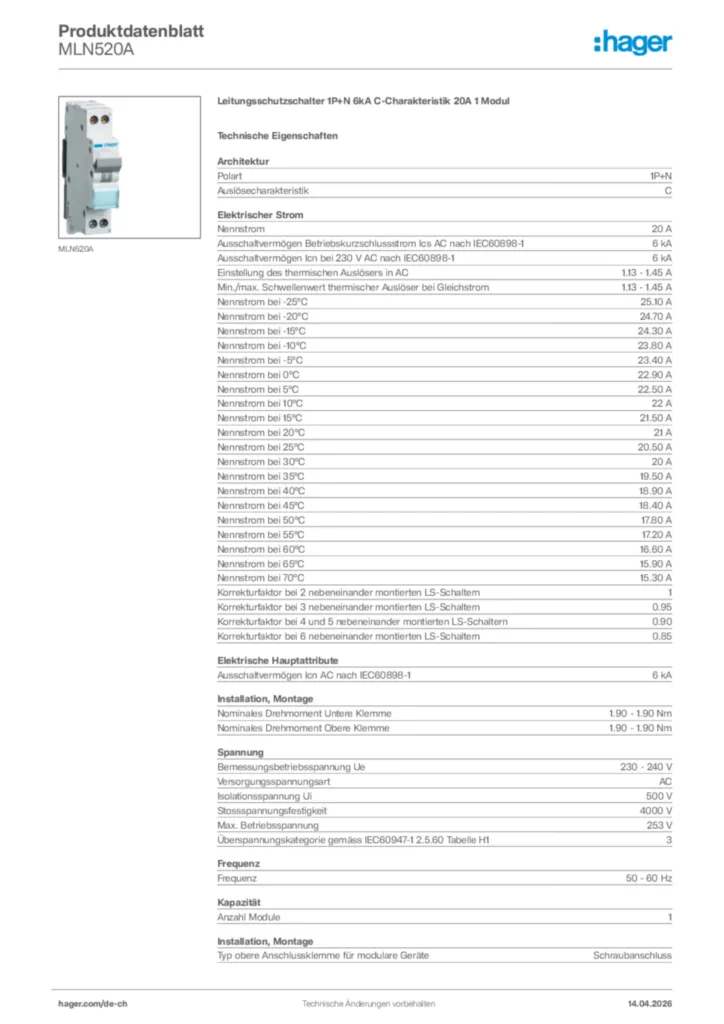

Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
  • Modu­lare Phasen­schiene 4 Produkte verfügbar

Vervollständigen Sie Ihr System

  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
  • Modu­lare Phasen­schiene
  • LZ060

    Distanzstück für Wärmeentlastung
     1.45 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • KB163N

    Kammschiene 1 polig mit Stiftanschluss 10mm² 63A 13 Module blau
     7.75 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • KB163P

    Kammschiene 1 polig mit Stiftanschluss 10mm² 63A 13 Module braun
     7.75 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • KB963N

    Kammschiene 1P 63A Stiftanschluss 10mm² blau 12M
     14.80 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • KB963P

    Kammschiene 1 polig mit Stiftanschluss 10mm² 63A 12 Module braun
     14.80 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

Technische Merkmale

Archi­tektur
  • Polart
    1P+N
  • Auslö­se­cha­rak­te­ristik
    C
Elek­tri­scher Strom
  • Nenn­strom
    20 A
  • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics AC nach IEC60898-1
    6 kA
  • Ausschalt­ver­mögen Icn bei 230 V AC nach IEC60898-1
    6 kA
  • Einstel­lung des ther­mi­schen Auslö­sers in AC
    1,13 - 1,45 A
  • Min./­max. Schwel­len­wert ther­mi­scher Auslöser bei Gleich­strom
    1,13 - 1,45 A
  • Nenn­strom bei -25°C
    25,10 A
  • Nenn­strom bei -20°C
    24,70 A
  • Nenn­strom bei -15°C
    24,30 A
  • Nenn­strom bei -10°C
    23,80 A
  • Nenn­strom bei -5°C
    23,40 A
  • Nenn­strom bei 0°C
    22,90 A
  • Nenn­strom bei 5°C
    22,50 A
  • Nenn­strom bei 10°C
    22 A
  • Nenn­strom bei 15°C
    21,50 A
  • Nenn­strom bei 20°C
    21 A
  • Nenn­strom bei 25°C
    20,50 A
  • Nenn­strom bei 30°C
    20 A
  • Nenn­strom bei 35°C
    19,50 A
  • Nenn­strom bei 40°C
    18,90 A
  • Nenn­strom bei 45°C
    18,40 A
  • Nenn­strom bei 50°C
    17,80 A
  • Nenn­strom bei 55°C
    17,20 A
  • Nenn­strom bei 60°C
    16,60 A
  • Nenn­strom bei 65°C
    15,90 A
  • Nenn­strom bei 70°C
    15,30 A
  • Korrek­tur­faktor bei 2 neben­ein­ander montierten LS-Schal­tern
    1
  • Korrek­tur­faktor bei 3 neben­ein­ander montierten LS-Schal­tern
    0,95
  • Korrek­tur­faktor bei 4 und 5 neben­ein­ander montierten LS-Schal­tern
    0,90
  • Korrek­tur­faktor bei 6 neben­ein­ander montierten LS-Schal­tern
    0,85
Elek­tri­sche Haupt­at­tri­bute
  • Ausschalt­ver­mögen Icn AC nach IEC60898-1
    6 kA
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment Untere Klemme
    1,90 - 1,90 Nm
  • Nomi­nales Dreh­mo­ment Obere Klemme
    1,90 - 1,90 Nm
  • Typ obere Anschluss­klemme für modu­lare Geräte
    Schrau­b­an­schluss
  • Typ untere Anschluss­klemme für modu­lare Geräte
    Schrau­b­an­schluss
  • Nomi­nales Dreh­mo­ment
    1,90 - 1,90 Nm
Span­nung
  • Bemes­sungs­be­triebss­pan­nung Ue
    230 - 240 V
  • Versor­gungs­span­nungsart
    AC
  • Isola­ti­onss­pan­nung Ui
    500 V
  • Stoss­s­pan­nungs­fes­tig­keit
    4000 V
  • Max. Betriebss­pan­nung
    253 V
  • Über­span­nungs­ka­te­gorie gemäss IEC60947-1 2.5.60 Tabelle H1
    3
Frequenz
  • Frequenz
    50 - 60 Hz
Kapa­zität
  • Anzahl Module
    1
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    3,90 W
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -25 - 70 °C
  • Höhe über N.N.
    2000 m
Belast­bar­keit
  • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
    1000
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
    20000
Sicher­heit
  • Schutzart IP
    IP20
Anschluss
  • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
    1 - 25 mm²
  • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
    1 - 16 mm²
Anschluss­mög­lich­keiten
  • Anschluss-/­Ste­ckertyp
    Schrau­b­an­schluss
  • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
    Verscho­bene Klemme
  • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
    Verscho­bene Klemme
Abmes­sungen
  • Höhe
    84,70 mm
  • Breite
    17,50 mm
  • Tiefe
    70 mm

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - MCB 1P 6kA B-16A, 1 module (english)
PDF
39,21 MB
REACH declaration MLN520A (english)
PDF
103,10 kB
RoHS declaration MLN520A (english)
PDF
103,59 kB

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild MLN520A | Hager Schweiz

    Produktbild MLN520A

  • Konformitätserklärung

    Bild Declaration | Hager Schweiz

    Declaration

    Konformitätserklärung International 2022-12-06

    PDF
    333,47 kB
Mehr Downloads

  • Für die Zusendung des REACH-Zertifikats

    senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
