Leitungsschutzschalter Hager MCB 2P 253V Typ C 10A Icn 6kA 1TE MLN510A
Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst.
Folgeprodukte:
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Modulare Phasenschiene 4 Produkte verfügbar
Optionales Zubehör
-
LZ060
Distanzstück für Wärmeentlastung
CHF 1.45 / Stück*
-
KB163PKammschiene 1 polig mit Stiftanschluss 10mm² 63A 13 Module braun
CHF 7.85 / Stück* -
KB163NKammschiene 1 polig mit Stiftanschluss 10mm² 63A 13 Module blau
CHF 7.85 / Stück* -
KB963P
Kammschiene 1 polig mit Stiftanschluss 10mm² 63A 12 Module braun
CHF 15.00 / Stück* -
KB963NKammschiene 1P 63A Stiftanschluss 10mm² blau 12M
CHF 15.00 / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom10 A
-
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-16 kA
-
Nennstrom bei -15°C12,50 A
-
Nennstrom bei -10°C12,30 A
-
Nennstrom bei -5°C12 A
-
Nennstrom bei 0°C11,80 A
-
Nennstrom bei 5°C11,50 A
-
Nennstrom bei 10°C11,20 A
-
Nennstrom bei 15°C10,90 A
-
Nennstrom bei 20°C10,60 A
-
Nennstrom bei 25°C10,30 A
-
Nennstrom bei 30°C10 A
-
Nennstrom bei 35°C9,70 A
-
Nennstrom bei 40°C9,30 A
-
Nennstrom bei 45°C9 A
-
Nennstrom bei 50°C8,60 A
-
Nennstrom bei 55°C8,30 A
-
Nennstrom bei 60°C7,90 A
-
Nennstrom bei 65°C7,50 A
-
Nennstrom bei 70°C7 A
Architektur
-
Polart1P+N
-
AuslösecharakteristikC
Kapazität
-
Anzahl Module1
Elektrische Hauptattribute
-
Ausschaltvermögen Icn AC nach IEC60898-16 kA
Installation, Montage
-
Nominales Drehmoment Obere Klemme1,90 - 1,90 Nm
-
Nominales Drehmoment Untere Klemme1,90 - 1,90 Nm
-
Nominales Drehmoment1,90 - 1,90 Nm
-
Typ untere Anschlussklemme für modulare GeräteSchraubanschluss
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
360° MontagemöglichkeitJa
Spannung
-
Bemessungsbetriebsspannung Ue230 - 240 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stossspannungsfestigkeit4000 V
Frequenz
-
Frequenz50 - 60 Hz
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 25 mm²
Sicherheit
-
Schutzart IPIP20
Einsatzbedingungen
-
Grad der Verunreinigung nach IEC60664 / IEC60947-22
-
Energiebegrenzungsklasse I²t3
-
LuftfeuchtigkeitsschutzFür alle Klimabereiche
-
Betriebstemperatur-25 - 70 °C
Leistung
-
Gesamtverlustleistung unter Nennstrom2,40 W
Anschlussmöglichkeiten
-
Ausrichtung obere Anschlussklemme für modulare GeräteVerschobene Klemme
-
Ausrichtung untere Anschlussklemme für modulare GeräteVerschobene Klemme
-
Anschluss-/SteckertypSchraubanschluss
Abmessungen
-
Höhe84,70 mm
-
Breite17,50 mm
-
Tiefe70 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild MLN510A
-

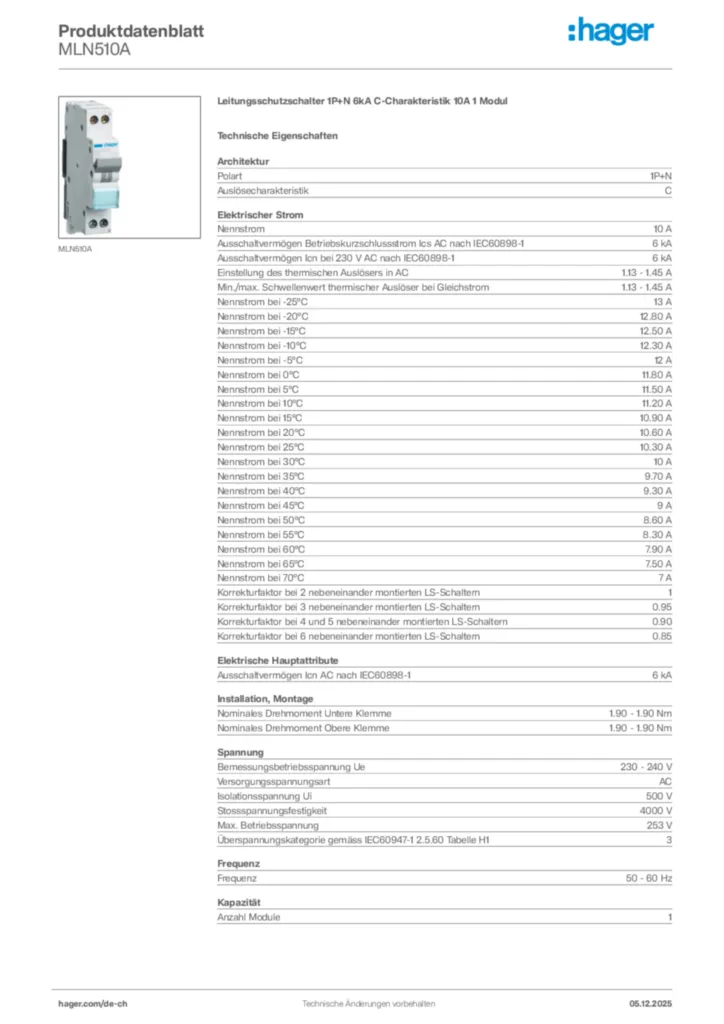

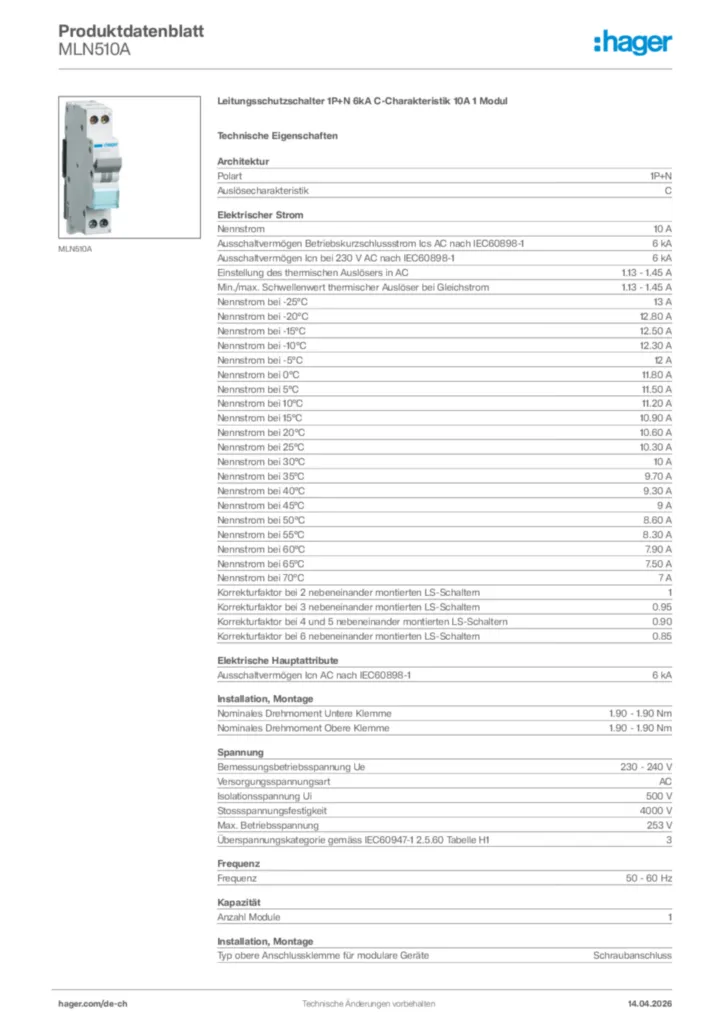

Produktdatenblatt
Hager Produktdatenblatt MLN510A
Leitungsschutzschalter 1P+N 6kA C-Charakteristik 10A 1 Modul
PDF -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-12-06
PDF333,47 kB
