Leitungsschutzschalter Hager MCB quickconnect, Polzahl (gesamt) 2, Anzahl der abgesicherten Pole 1, Bemessungsspannung 230 V, Auslösecharakteristik C, Bemessungsstrom 10 A, Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 6 kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 10 kA, Breite in Teilungseinheiten 2

EAN-Nr.

3250614319310

E-nr.

805 148 004

VPE

6 St.

Rabattgruppe

Leitungsschutzschalter (MCB)

Leitungsschutzschalter Hager MCB QC 2P 1 230V Typ C 10A Icn 6kA Icu 10kA 2TE MCS510

Name: MCS510
Brand: Hager
SKU: MCS510
Price: 39.3 CHF

Preis*

CHF 39.30

/ St. *

catalog.product_page.transfer_button.label

Zubehör
Technische Merkmale
catalog.pageproduct.title_sustainability.h2
Dokumentationen
Weitere Produkte

product.page.accessories.title

Modulare Phasenschiene 5 product.page.accessories.products-available
Schutzkappe/-streifen für Phasenschiene 2 product.page.accessories.products-available
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 1 product.page.accessories.products-available
Verriegelungsfunktionen 2 product.page.accessories.products-available
Hilfsschalterblock 3 product.page.accessories.products-available
Arbeitsstromauslöser 2 product.page.accessories.products-available

Technische Merkmale

Nennstrom

10 A
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-1

6 kA
Nennstrom bei -15°C

10,56 A
Nennstrom bei -10°C

10,5 A
Nennstrom bei -5°C

10,44 A
Nennstrom bei 0°C

10,38 A
Nennstrom bei 5°C

10,31 A
Nennstrom bei 10°C

10,25 A
Nennstrom bei 15°C

10,19 A
Nennstrom bei 20°C

10,13 A
Nennstrom bei 25°C

10,06 A
Nennstrom bei 30°C

10 A
Nennstrom bei 35°C

9,63 A
Nennstrom bei 40°C

9,25 A
Nennstrom bei 45°C

8,88 A
Nennstrom bei 50°C

8,5 A
Nennstrom bei 55°C

8,13 A
Nennstrom bei 60°C

7,75 A
Nennstrom bei 65°C

7,38 A
Nennstrom bei 70°C

7 A

Polart

1P+N
Auslösecharakteristik

C

Anzahl Module

2

Ausschaltvermögen Icn AC nach IEC60898-1

6 kA

Nominales Drehmoment

2,80 - 2,80 Nm
Typ untere Anschlussklemme für modulare Geräte

biconnect, quickbusbar
Typ obere Anschlussklemme für modulare Geräte

quickconnect
360° Montagemöglichkeit

Ja

Bemessungsbetriebsspannung Ue

230 - 230 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stossspannungsfestigkeit

4000 V

Frequenz

50 - 60 Hz

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 35 mm²
Anschlussquerschnitt bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt bei starrem Leiter

1 - 35 mm²
Anschlussquerschnitt des Ausgangs SSK QuickConnect, bei flexiblem Leiter

1,5 - 4,0 mm²
Anschlussquerschnitt des Ausgangs SSK QuickConnect, bei massivem Leiter

1,5 - 4,0 mm²

Schutzart IP

IP20
Netzabstand

35 mm

Grad der Verunreinigung nach IEC60664 / IEC60947-2

2
Energiebegrenzungsklasse I²t

3
Luftfeuchtigkeitsschutz

Für alle Klimabereiche
Betriebstemperatur

-25 - 70 °C

Gesamtverlustleistung unter Nennstrom

3,80 W

Ausrichtung obere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen
Anschluss-/Steckertyp

quickconnect

Höhe

83,40 mm
Breite

35 mm
Tiefe

70 mm

Gerätelebensdauer, elektrische Schaltspiele

4000

catalog.pageproduct.title_sustainability.h2

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

catalog.pageproduct.sustainability_block.downloads_h3

PEP - MCB 1P 6kA B-16A, 1 module (English)

PDF

67,85 MB

Hager REACH declaration MCS510

PDF

Hager RoHS Report MCS510

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

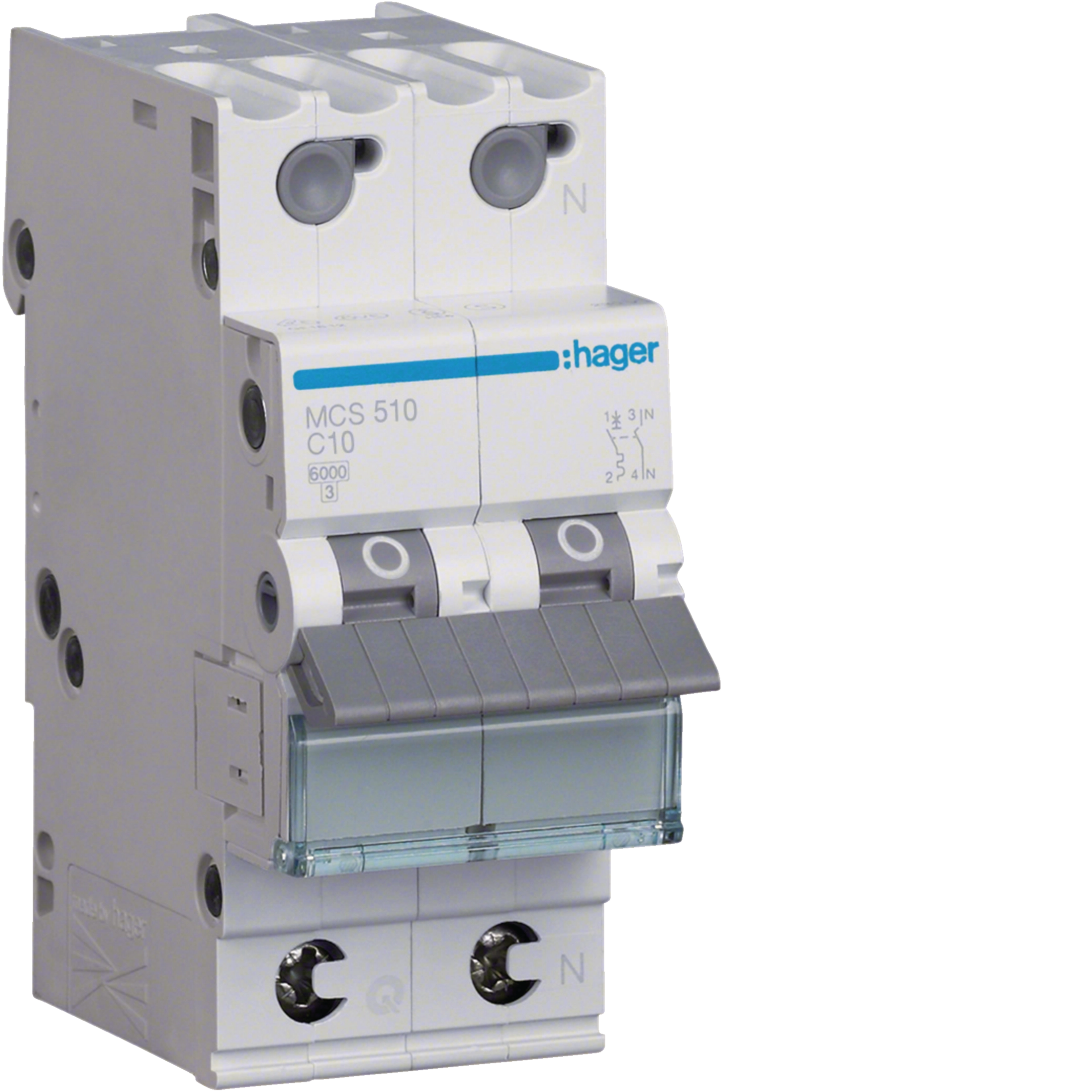

Produktbild MCS510
GeneratedProductDatasheet

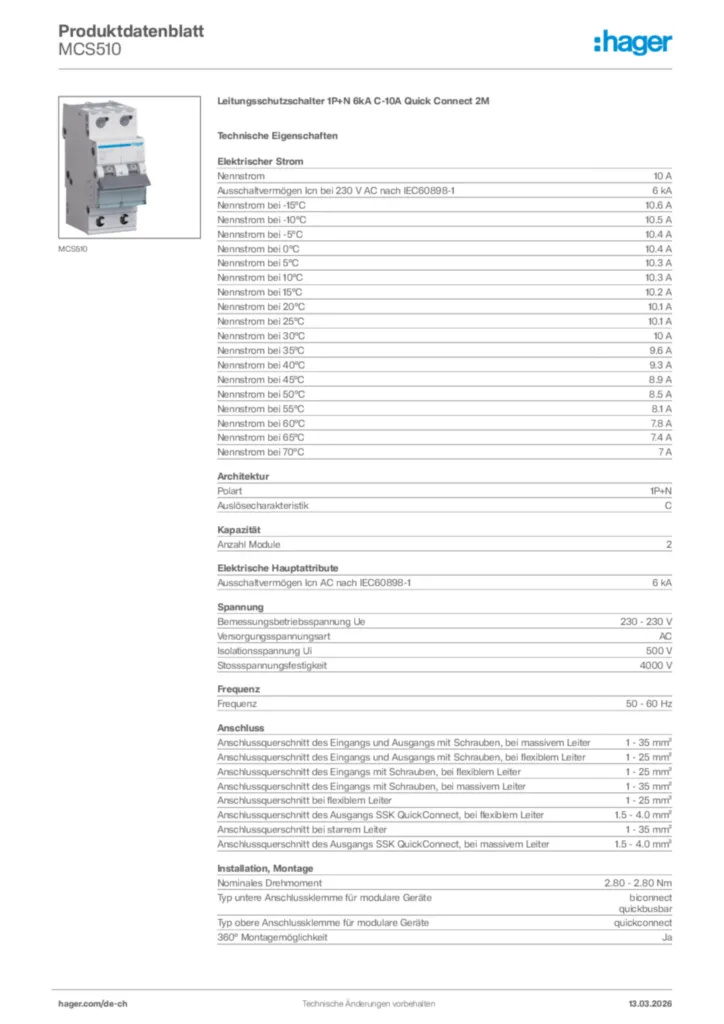

Hager Produktdatenblatt MCS510

Leitungsschutzschalter 1P+N 6kA C-10A Quick Connect 2M

PDF
Normen & Umweltinformationen

Konformitätserklärung en-GB 2025-11-13

PDF

813,16 kB

Konformitätserklärung en-US 2026-07-15

PDF

258,27 kB
