NH-Trennleiste weber.vertigroup 3P DIN3 1000A SaS 185mm rostfrei LVTR1000CP

NH-Trennleiste Hager
EAN-Nr.
7611919350815
E-nr.
847 011 629
VPE
1 Stück
Rabattgruppe
52
Preis*
 1’132.00 CHF
/ Stück *
 1’132.00 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

NH-Trennleiste weber.vertigroup 3P DIN3 1000A SaS 185mm rostfrei

LVTR1000CP

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Kenn­zeich­nungs­ma­te­rial 2 Produkte verfügbar
  • Verrie­ge­lungs­funk­ti­onen 1 Produkte verfügbar
  • Klem­me­n­ab­de­ckung 2 Produkte verfügbar
  • Sammel­schiene 2 Produkte verfügbar
  • Nieder­span­nung HRC Trenn­messer 2 Produkte verfügbar

Optionales Zubehör

  • Kenn­zeich­nungs­ma­te­rial
  • Verrie­ge­lungs­funk­ti­onen
  • Klem­me­n­ab­de­ckung
  • Sammel­schiene
  • Nieder­span­nung HRC Trenn­messer
  • LVZBT

    Infoträger für LV NH1-3 als zusätzliche Beschriftungsmöglichkeit
     7.10 CHF  / Set*
  • LVZIFT1000

    Infoträger zu Lasttrennleiste 1000A
     7.60 CHF  / Stück*
  • LVZVR1000

    Verriegelung für NH-Trennmesser für LV NH 1000A
     154.00 CHF  / Set*
  • LVZAK

    Anschlussraumabdeckung kurz zu NH1-NH3-Sicherungslastschaltleiste
     24.30 CHF  / Stück*
  • LVZALE

    Anschlussraumabdeckung lang zu NH1-NH3-Sicherungslastschaltleiste
     75.60 CHF  / Stück*
  • CUC10

    C-Kupferprofil 840A Länge 3m 410mm²
     1’207.00 CHF  / Stück*
  • CUC6

    C-Kupferprofil 560A Länge 3m 250mm²
     308.00 CHF  / Stück*
  • LNH3TMM1

    NH-Trennmesser DIN Grösse 3 630 A
     32.05 CHF  / Stück*
  • TR1250

    NH-Trennmesser DIN Grösse 3 1250 A
     76.80 CHF  / Stück*

Technische Merkmale

  • AT_Ac­cep­ta­ble­Cur­ren­tRa­ting­AC22B400V
    1000 A
  • AT_Ac­cep­ta­ble­Cur­ren­tRa­ting­AC21B690V
    1000 A
  • AT_Ac­cep­ta­ble­Cur­ren­tRa­ting­AC21B500V
    1000 A
Elek­tri­scher Strom
  • Nenn­strom
    1000 A
  • Bedingter Bemes­sungs­kurz­schluss­strom Icc
    15 kA
  • zul. Bemes­sungs­kurz­zeit­strom­fes­tig­keit Icw unter 1s IEC60947
    15 kA
Siche­rung
  • Siche­rungs­grösse
    NH3
Anschluss­mög­lich­keiten
  • Anschluss-/­Ste­ckertyp
    Schrau­b­an­schluss
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    35 - 240 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    35 - 240 mm²
  • Anschluss-/­Ste­ckertyp
    Schrau­b­an­schluss
Archi­tektur
  • Polan­zahl
    3
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -25 - 55 °C
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    32 - 32 Nm
Belast­bar­keit
  • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
    100
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
    500
Sicher­heit
  • Schutzart IP
    IP2X
Span­nung
  • Isola­ti­onss­pan­nung Ui
    1000 V
  • Stoss­s­pan­nungs­fes­tig­keit
    12 kV
Abmes­sungen
  • Abstand Sammel­schienen
    185 mm
  • Höhe
    837 mm
  • Tiefe
    190 mm
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    318 W
Frequenz
  • Frequenz
    50 - 60 Hz
Elek­tri­scher Schutz
  • Mit Fehler­an­zeige
    Nein

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

Hager REACH declaration LVTR1000CP
PDF
Hager RoHS Report LVTR1000CP
PDF

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild LVTR1000CP | Hager Schweiz

    Produktbild LVTR1000CP

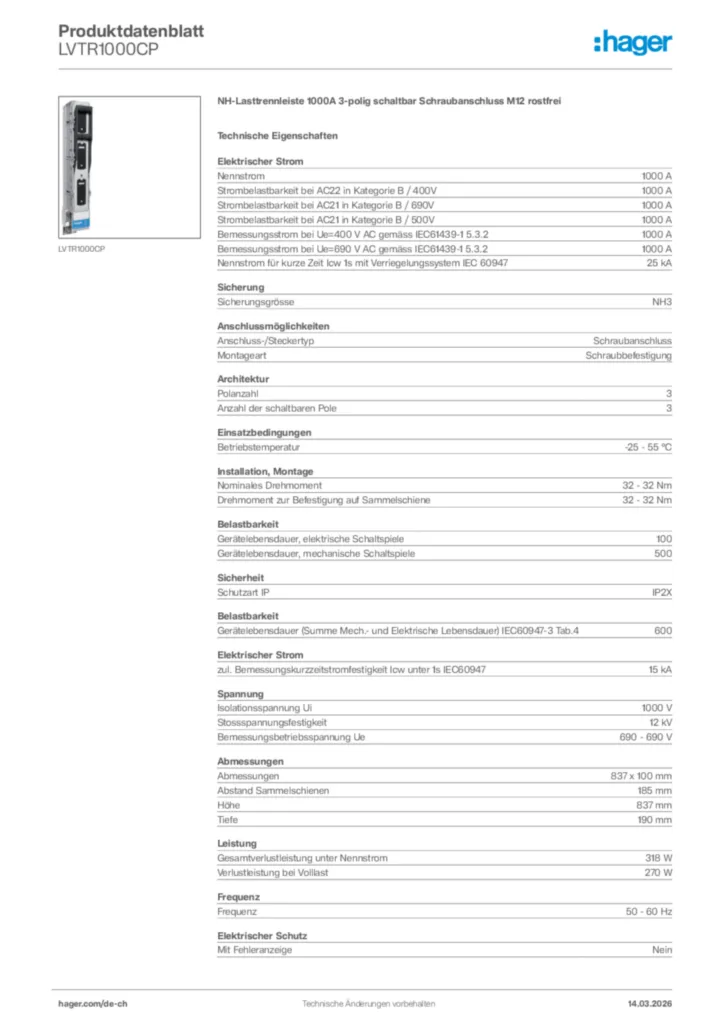

  • Product datasheet

    Bild Hager Produktdatenblatt LVTR1000CP | Hager Schweiz

    Hager Produktdatenblatt LVTR1000CP

    NH-Lasttrennleiste 1000A 3-polig schaltbar Schraubanschluss M12 rostfrei

    PDF

  • Bedienungsanleitung

    Bild Bedienungsanleitung de-CH, en-GB, fr-CH, it-CH 2011-03-31 | Hager Schweiz

    Bedienungsanleitung de-CH, en-GB, fr-CH, it-CH 2011-03-31

    PDF
    4,05 MB

  • Konformitätserklärung

    Bild EU Declaration of Conformity | Hager Schweiz

    EU Declaration of Conformity

    Konformitätserklärung en-GB, de-DE 2023-09-14

    PDF
    697,90 kB
    Bild EU Declaration of Conformity | Hager Schweiz

    EU Declaration of Conformity

    Konformitätserklärung en-GB, de-DE 2023-09-14

    PDF
    699,79 kB
    Bild Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014) | Hager Schweiz

    Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)

    Konformitätserklärung International 2019-01-07

    PDF
    615,53 kB
