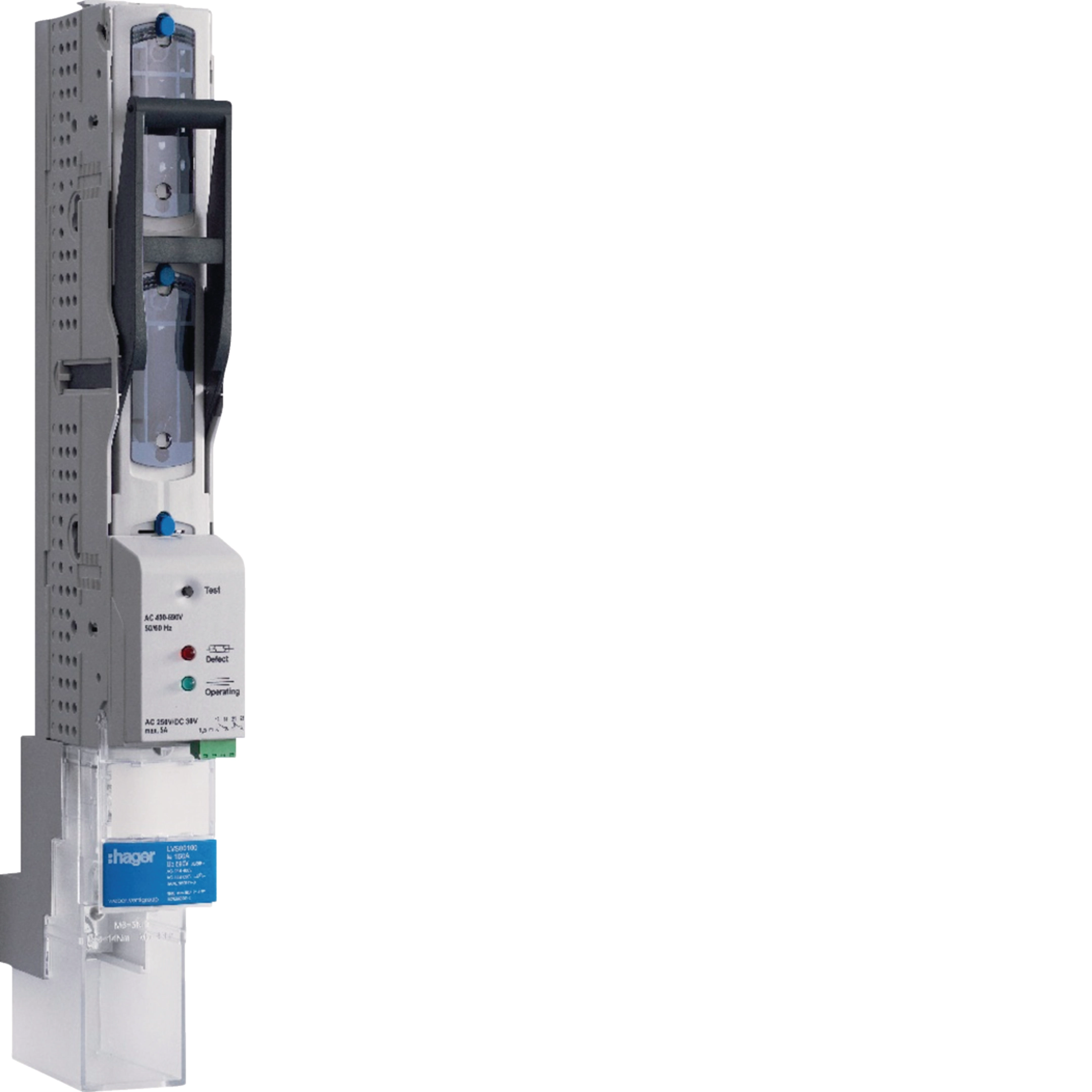

NH-Sicherungs-Lastschaltleiste LV NH00 100mm 3-polig Direktanschluss LVS00100RPSU
Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst.
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Klemmenabdeckung 1 Produkte verfügbar -
Niederspannung HRC Sicherungseinsatz 6 Produkte verfügbar -
Sammelschienenadapter 1 Produkte verfügbar -
Sammelschienenklemme 1 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 3 Produkte verfügbar -
Schraubbefestigungset 2 Produkte verfügbar
Optionales Zubehör
-
LVZ00AL
Anschlussraumabdeckung standard für LV NH00/60/100mm
18.05 CHF / Stück*
-
LNH00063M6A
NH-Sicherungseinsatz NH00 690V aM 63A Kombimelder Grifflasche spannunsgführend
9.00 CHF / Stück* -
NH00LP100MRNH-Sicherungseinsatz Grösse 00 400V~ gG 100A Stirnkennmelder
7.60 CHF / Stück* -
NH00LP10MRNH-Sicherungseinsatz Grösse 00 400V~ gG 10A Stirnkennmelder
7.60 CHF / Stück* -
NH00LP125MRNH-Sicherungseinsatz Grösse 00 400V~ gG 125A Stirnkennmelder
9.10 CHF / Stück* -
NH00LP160MRNH-Sicherungseinsatz Grösse 00 400V~ gG 160A Stirnkennmelder
9.10 CHF / Stück* -
NH00LP6MRNH-Sicherungseinsatz Grösse 00 400V~ gG 6A Stirnkennmelder
7.60 CHF / Stück*
-
LVZ00AHB
Gerätehalter als Blindelement für LV NH00, 95mm lang ohne Ausschnitt
10.35 CHF / Stück* -
LVZ00AVMessgerätehalter für LV NH00, 95mm lang mit Ausschnitt 48x48mm
11.65 CHF / Stück* -
LVZUBBeschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
38.90 CHF / Set*
-
LVZAE12R
Anschlusselement M12x35
13.20 CHF / Stück* -
LVZAE8RAnschlusselement M8x30
10.55 CHF / Stück*
-
LVZRAD80DLeerfeldabdeckung 100mm mit Befestigung
41.45 CHF / Stück* -
LVZRAD80DXLeerfeldabdeckung 100mm ohne Befestigung
59.70 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Bedingter Bemessungskurzschlussstrom Icc100 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.4100 kA
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V160 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V160 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 690V160 A
-
Bemessungsstrom bei Ue=400 V AC gemäss IEC61439-1 5.3.2160 A
-
Bemessungsstrom bei Ue=690 V AC gemäss IEC61439-1 5.3.2160 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V nach IEC61439-1 3.8.10.4100 kA
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 160 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC609475 kA
Sicherung
-
SicherungsgrösseNH00
Anschlussmöglichkeiten
-
Anschluss-/SteckertypDirektanschluss
-
MontageartSchraubbefestigung, Einhängen
Anschluss
-
Anschlussquerschnitt bei starrem Leiter (RE)1,5 - 95 mm²
-
Anschlussquerschnitt bei starrem Leiter (SE)1,5 - 95 mm²
-
Anschluss-/SteckertypRahmenklemme
-
Anschlussquerschnitt bei flexiblem Leiter (SM)1,5 - 95 mm²
-
Art der AnschlussraumabdeckungStandard-Anschlussraumabdeckung
-
Anschlussquerschnitt bei flexiblem Leiter (RM)1,5 - 95 mm²
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment14 - 14 Nm
-
Drehmoment zur Befestigung auf Sammelschiene14 - 14 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.41600
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8 kV
-
Bemessungsbetriebsspannung Ue690 - 690 V
Abmessungen
-
Höhe401 mm
-
Tiefe123 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom20 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert12 W
-
Verlustleistung bei Volllast56 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeJa
Funktionen
-
Doppelt unterbrechendNein
Werkstoff
-
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)0
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVS00100RPSU
-

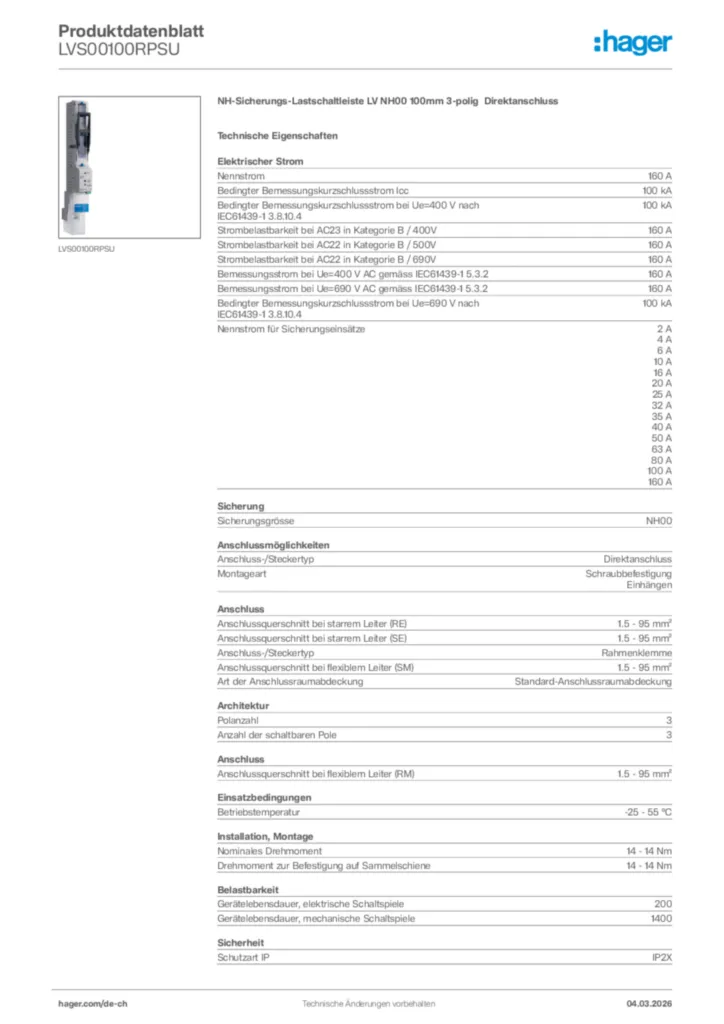

Produktdatenblatt
