Klappdeckel E04 147x247mm für 5mm Bodenbelag aus Polyamid eisengrau KDE04057011
EAN-Nr.
4012002247211
VPE
1 Stück
Rabattgruppe
V1
Preis*
49.35 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
GBM5050
Gerätebecher für 2 Rastec Geräte 50x50mm zu KDQ08/KDE04
7.90 CHF/ Stück
Technische Merkmale
Architektur
-
Mit BodenbelagsschutzrahmenJa
-
Mit BodenbelagsaussparungJa
Abmessungen
-
Einbautiefe51 mm
-
Einbaubreite247 mm
-
Einbaulänge147 mm
-
Länge161 mm
-
Breite261 mm
-
Dicke Bodenbelagsaussparung5 mm
Konfiguration
-
Einbaugrösse (Unterflursyteme)E04
Installation, Montage
-
Geeignet für HohlbodenmontageNein
-
Geeignet für BetoninstallationJa
-
Geeignet für AussenbereichNein
-
Geeignet für DoppelbodeneinbauNein
-
Geeignet für NasspflegeNein
Anleitung
-
BodenpflegeTrocken
Werkstoff
-
WerkstoffPolyamid (PA)
-
FarbeEisengrau
-
RAL Nummer7011
Abdeckung, Tür
-
Werkstoff DeckelPolyamid (PA)
Einsatzbedingungen
-
Vertikale Last auf kleine Oberfläche1,5 kN
Funktionen
-
Geeignet für UnterflurkanalJa
Form
-
FormRechteckig
Texte
-
KabelauslassMit Kabelauslass im Deckel
Anschluss
-
Anzahl der Leitungseinführungen1
-
Anzahl der Steckdosen SCHUKO4
Ausstattung
-
Anzahl der einbaubaren Geräte4
-
Anzahl der Gerätebecher2
Sicherheit
-
Schutzart IPIP20
-
Stossfestigkeit IKIK08
-
Schutzart IP im ungenutzten ZustandIP30
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild KDE04057011
-

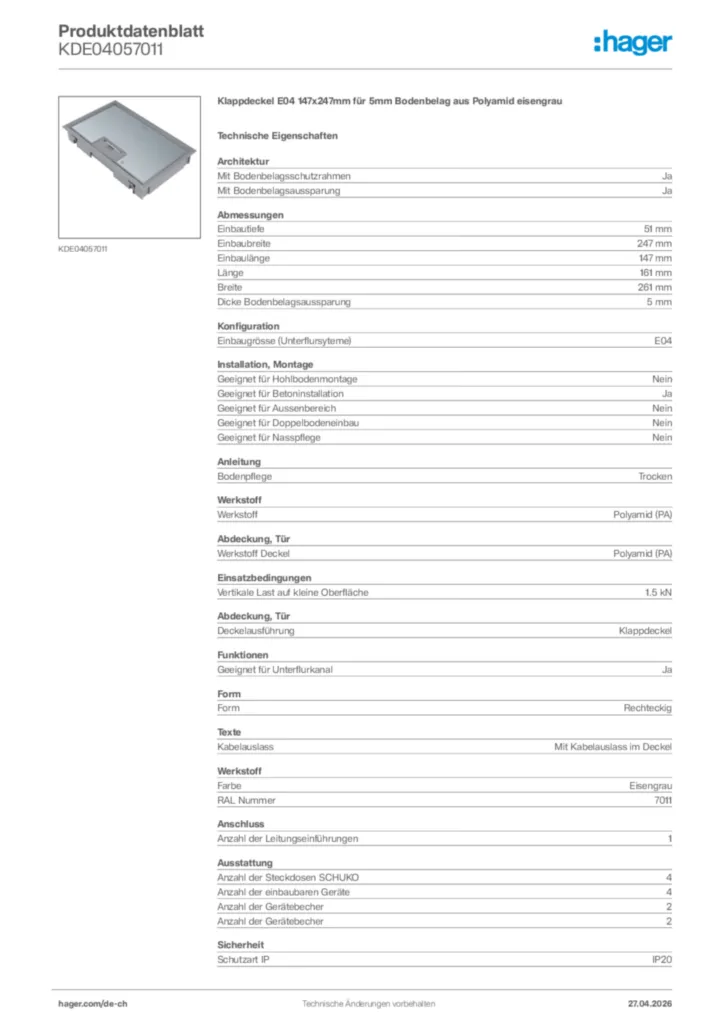

Product datasheet
Hager Produktdatenblatt KDE04057011
Klappdeckel E04 147x247mm für 5mm Bodenbelag aus Polyamid eisengrau
PDF -
Broschüre
Broschüre Nivellierbare Kassetten / Bodendosen
Energie und Daten für alle Bodenarten
PDF4,20 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391,15 kB
Bodeninstallationssysteme - Hinweis für den Bodenleger
Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)
PDF2,54 MB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882,67 kB
Bodeninstallationssysteme - Trittschallverhalten
Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)
PDF596,49 kB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB
Technischer Anhang (Einzelprodukt) fr-FR 2023-06-16
PDF2,59 MB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
Produkt Zeichnung
Product Drawing International 2023-04-18
PDF48,13 kB -
STEP Dateien
STEP Dateien International 2023-04-18
STP724,87 kB -
DXF Dateien
DXF Dateien International 2024-12-11
DXF222,30 kB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99,71 MB
Bodeninstallationssysteme - Handbuch: Einbaueinheiten
Bodeninstallationssysteme - Handbuch: Einbaueinheiten (DE, 04-2024)
PDF21,13 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB
Floor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
PDF21,12 MB
