Leitungsschutzschalter Hager MCB 4P 230V Auslösecharakteristik E 25A 25kA 2TE HTN625E
Leitungsschutzschalter Hager MCB, Polzahl 4, Bemessungsspannung 230 V, Auslösecharakteristik E, Bemessungsstrom 25 A, Bemessungsabschaltvermögen 25 kA, Baugrösse (nach DIN 43880) 2
EAN-Nr.
3250613303419
E-nr.
807 721 104
VPE
1 Stück
Rabattgruppe
M4
Preis*
398.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Multifunktionsverschluss für Schalter 1 Produkte verfügbar -
Sammelschienenadapter 1 Produkte verfügbar
Optionales Zubehör
-
HZT661
Sammel-Schienenadapter 3polig +N für selektiven Leitungsschutzschalter
125.50 CHF / Stück*
Technische Merkmale
Architektur
-
AuslösecharakteristikE
-
Polart3P+N
-
Polanzahl4
-
Position NeutralleiterRechts
Installation, Montage
-
Montage aufDIN Schiene
-
Nominales Drehmoment4 - 4 Nm
Spannung
-
Isolationsspannung Ui690 V
-
Bemessungsbetriebsspannung Ue230 - 400 V
Elektrischer Strom
-
Nennstrom25 A
-
Einstellung des thermischen Auslösers in AC1,05 - 1,2 A
-
Bemessungsabschaltvermögen ICN25 kA
Kapazität
-
Anzahl Module6
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 35 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 50 mm²
Abmessungen
-
Höhe110 mm
-
Breite108 mm
-
Tiefe85 mm
Leistung
-
Verlustleistung pro Pol3,50 W
-
Gesamtverlustleistung unter Nennstrom10,50 W
Frequenz
-
Frequenz50 - 60 Hz
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 80 °C
Sicherheit
-
Schutzart IPIP20
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HTN625E
-

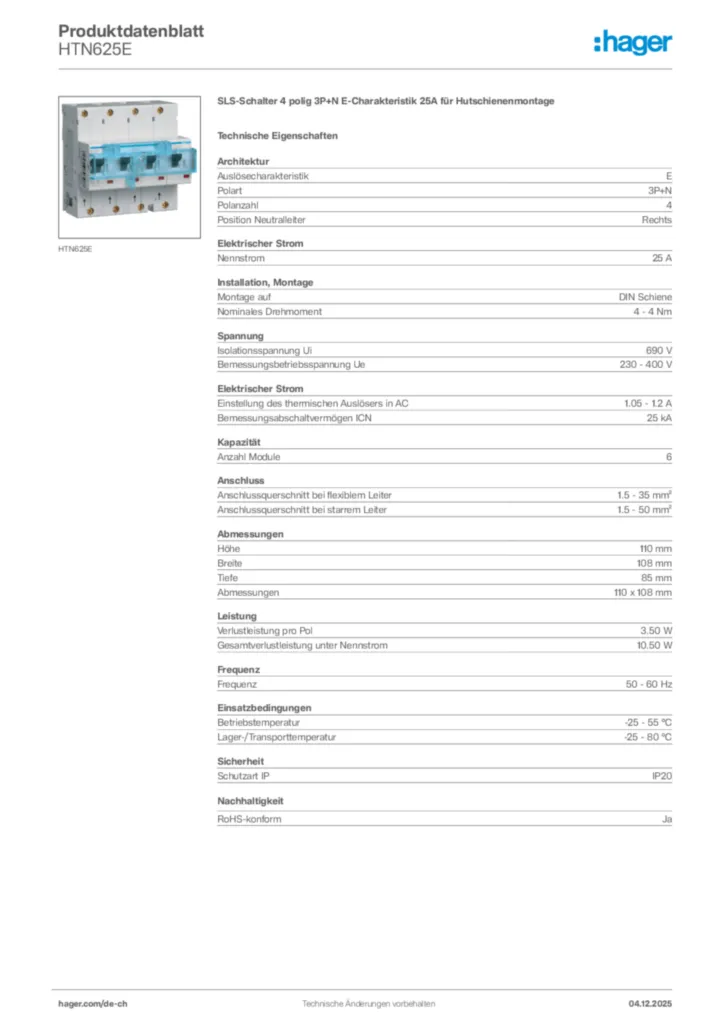

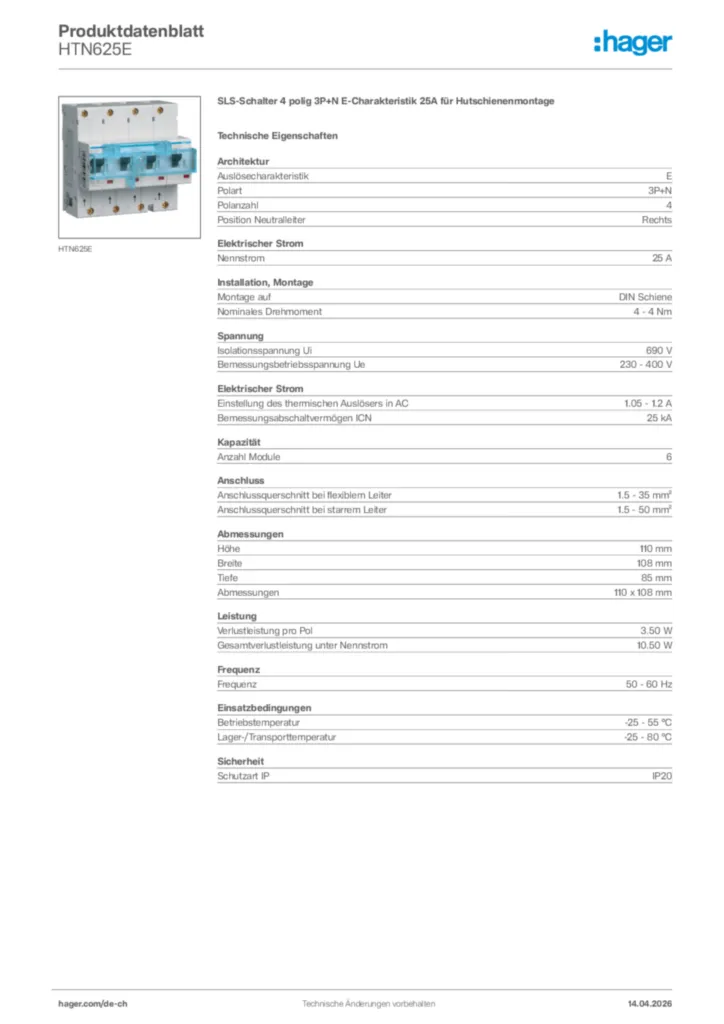

Product datasheet
Hager Produktdatenblatt HTN625E
SLS-Schalter 4 polig 3P+N E-Charakteristik 25A für Hutschienenmontage
PDF -
Montageanleitung
Betriebs- und Montageanleitung für HTN516C, HTN616C - SLS-Schalter (DE, Stand: 10.2009)
Montageanleitung de-DE 2020-01-01
PDF1,79 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB
