Leitungsschutzschalter Hager MCB, Polzahl 1, Bemessungsspannung 230 V, Auslösecharakteristik Cs, Bemessungsstrom 25 A, Bemessungsabschaltvermögen 25 kA, Baugrösse (nach DIN 43880) 2
EAN-Nr.
3250613305321
E-nr.
807 121 104
VPE
3 St.
Rabattgruppe
M4
Leitungsschutzschalter Hager MCB 1P 230V Auslösecharakteristik Cs 25A 25kA 2TE HTN125C
Preis*
CHF 118.00
/ St.
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
Technische Merkmale
Architektur
-
AuslösecharakteristikCs
-
Polart1P
-
Polanzahl1
-
Position Neutralleiterohne Neutralleiter
-
Polanzahl abgesichert1
Installation, Montage
-
Montage aufDIN Schiene
-
Nominales Drehmoment4 - 4 Nm
Spannung
-
Isolationsspannung Ui690 V
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
VersorgungsspannungsartAC
Elektrischer Strom
-
Nennstrom25 A
-
Einstellung des thermischen Auslösers in AC1,13 - 1,45 A
-
Bemessungsabschaltvermögen ICN25 kA
Kapazität
-
Anzahl Module1,50
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 35 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 50 mm²
Abmessungen
-
Höhe110 mm
-
Breite27 mm
-
Tiefe85 mm
-
Breite/Dicke Sammelschiene12 - 12 mm
Leistung
-
Verlustleistung pro Pol3,50 W
-
Gesamtverlustleistung unter Nennstrom3,50 W
Frequenz
-
Frequenz50 - 60 Hz
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 80 °C
Sicherheit
-
Schutzart IPIP20
Ausstattung
-
quickconnectJa
-
PlombierbarJa
catalog.pageproduct.title_sustainability.h2
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
catalog.pageproduct.sustainability_block.downloads_h3
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HTN125C
-
GeneratedProductDatasheet

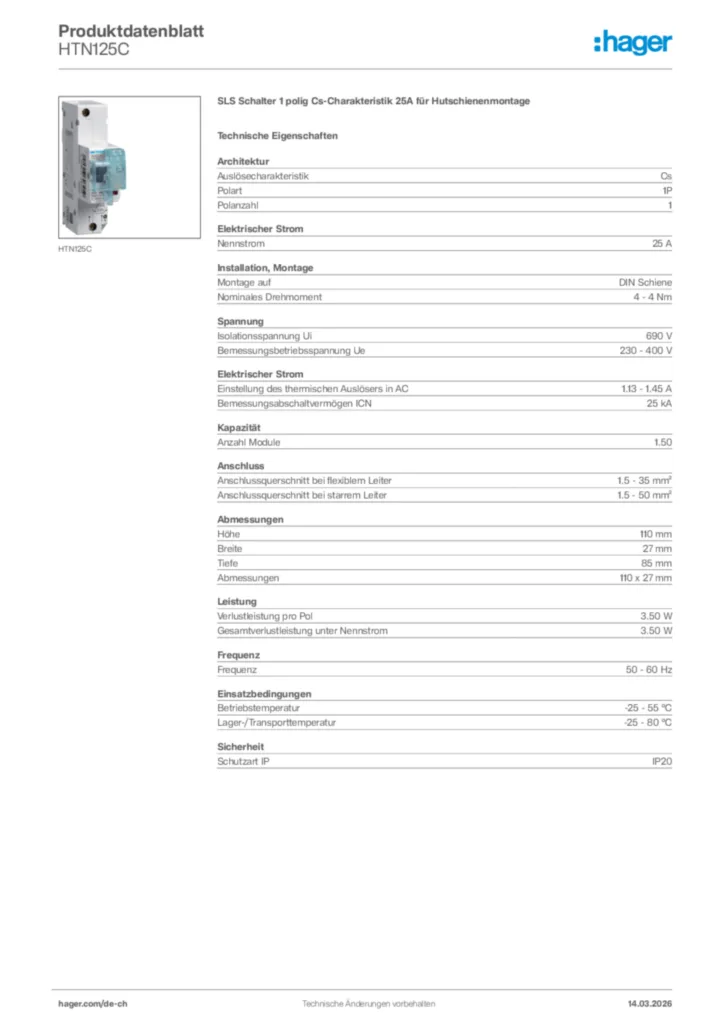

Hager Produktdatenblatt HTN125C
SLS Schalter 1 polig Cs-Charakteristik 25A für Hutschienenmontage
PDF -
Bedienungs- & Montageanleitungen
Bedienungs- und Montageanleitung für HTN110C, HTN316C, HTU325E - SLS-Schalter (DE, Stand: 07.2013)
Montageanleitung de-DE 2020-01-01
PDF1,82 MB -
Normen & Umweltinformationen
Konformitätserklärung en-US 2026-07-14
PDF297,47 kB
