Leitungsschutzschalter Hager MCB 3P 230V Auslösecharakteristik Cs 25A 25kA 2TE HTN325C
Leitungsschutzschalter Hager MCB, Polzahl 3, Bemessungsspannung 230 V, Auslösecharakteristik Cs, Bemessungsstrom 25 A, Bemessungsabschaltvermögen 25 kA, Baugrösse (nach DIN 43880) 2
EAN-Nr.
3250613305406
E-nr.
807 181 104
VPE
1 Stück
Rabattgruppe
M4
Preis*
342.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Architektur
-
AuslösecharakteristikCs
-
Polart3P
-
Polanzahl3
Installation, Montage
-
Montage aufDIN Schiene
-
Nominales Drehmoment4 - 4 Nm
Spannung
-
Isolationsspannung Ui690 V
-
Bemessungsbetriebsspannung Ue230 - 400 V
Elektrischer Strom
-
Nennstrom25 A
-
Einstellung des thermischen Auslösers in AC1,13 - 1,45 A
-
Bemessungsabschaltvermögen ICN25 kA
Kapazität
-
Anzahl Module4,50
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 35 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 50 mm²
Abmessungen
-
Höhe110 mm
-
Breite81 mm
-
Tiefe85 mm
Leistung
-
Verlustleistung pro Pol3,50 W
-
Gesamtverlustleistung unter Nennstrom10,50 W
Frequenz
-
Frequenz50 - 60 Hz
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 80 °C
Sicherheit
-
Schutzart IPIP20
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HTN325C
-

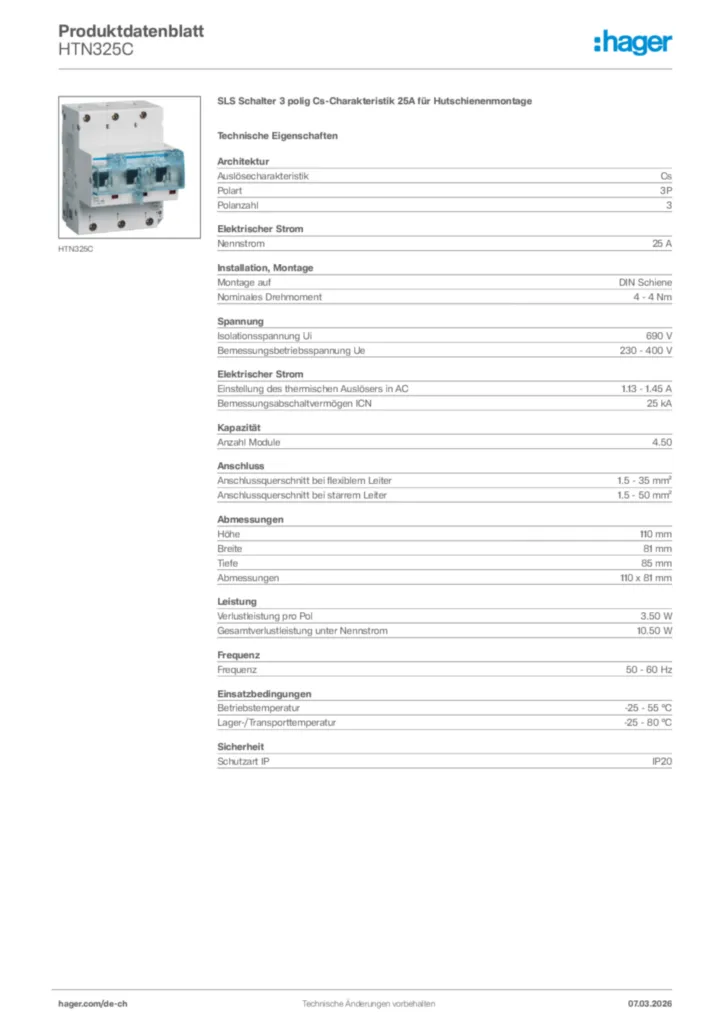

Product datasheet
Hager Produktdatenblatt HTN325C
SLS Schalter 3 polig Cs-Charakteristik 25A für Hutschienenmontage
PDF -
Montageanleitung
Bedienungs- und Montageanleitung für HTN110C, HTN316C, HTU325E - SLS-Schalter (DE, Stand: 07.2013)
Montageanleitung de-DE 2020-01-01
PDF1,82 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB
