Lasttrennschalter h3+ PW1600 3P 1600A FTC HMQ990AR
Preis*
CHF 2’920.00
/ St.
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Verbindungsfunktionen 3 product.page.accessories.products-available -
Klemmenabdeckung 1 product.page.accessories.products-available -
Mechanisches Zubehör für Niederspannungskomponenten 4 product.page.accessories.products-available -
Hilfs-Schalterstellung 1 product.page.accessories.products-available -
Hilfsschalterblock 2 product.page.accessories.products-available -
Handgriff für Schaltgeräte 1 product.page.accessories.products-available
product.page.accessories.title-modal
-
HWY001H
Anschlussverlängerung gespreizt - 3P HW1 (SP)
CHF 149.50 / St.* -
HWY002HAnschlussverlängerung gespreizt - 4P HW1 (SP)
CHF 202.00 / St.* -
HWY048HHintere Anschlüsse - oben/unten - HW1 3-Polig (RC)
CHF 184.00 / St.*
-
HYH021H
Klemmenabdeckung 3P PW1600
CHF 80.00 / St.*
-
HXH888H
Ronis Kit Adapter für MCCB
CHF 46.30 / St.* -
HYH040HAnschlüsse FC - oben/unten 3P PW1600
CHF 140.00 / St.* -
HYH500HMONTAGESCHRAUBEN PW1600
CHF 30.00 / St.* -
HYH501HBEFESTIGUNGSMUTTERN & UNTERLEGSCHEIBEN 3P PW1600
CHF 24.00 / St.*
-
HXH090H
OAC-Ausgangskontaktmodul für h3+ PW1600
CHF 163.50 / St.*
-
HXH027H
Hilfsschalter für AX/AL/FS/AXO/AXC STATUS
CHF 40.15 / St.* -
HXH028HHilfsschalter low level für AX/AL/FS/AXO/AXC
CHF 48.15 / St.*
-
HXH035H
Lasttrennschalter Drehgriff
CHF 260.00 / St.*
-
HWX020HSAArbeitsstromauslöser 24-30V AC/DC (SH)
CHF 202.00 / St.* -
HWX021HSAArbeitsstromauslöser 48-60V AC/DC (SH)
CHF 210.00 / St.* -
HWX023HSAArbeitsstromauslöser 200-250V AC/DC (SH)
CHF 202.00 / St.* -
HWX022HSAArbeitsstromauslöser 100-130V AC/DC (SH)
CHF 210.00 / St.* -
HWX024HSAArbeitsstromauslöser 380-480V AC/DC (SH)
CHF 210.00 / St.*
-
HWX033HSAUnterspannungsauslöser 200-250V AC/DC (UV)
CHF 210.00 / St.* -
HWX031HSAUnterspannungsauslöser 48-60V AC/DC (UV)
CHF 210.00 / St.* -
HWX030HSAUnterspannungsauslöser 24-30V AC/DC (UV)
CHF 210.00 / St.* -
HWX034HSAUnterspannungsauslöser 380-480V AC (UV)
CHF 210.00 / St.* -
HWX032HSAUnterspannungsauslöser 100-130V AC/DC (UV)
CHF 210.00 / St.*
-
HWY033HVerzögerer für Unterspannungsauslöser 200-250V AC (UVTC)
CHF 210.00 / St.* -
HWY034HVerzögerer für Unterspannungsauslöser 380-480V AC (UVTC)
CHF 210.00 / St.* -
HWY031HExt. Verzögerungseinheit (einstellbar) für U-Spg .Auslöser 48-60V AC/DC (UVTC)
CHF 226.00 / St.* -
HWY030HExt. Verzögerungseinheit (einstellbar) für U-Spg .Auslöser 24-30V AC/DC (UVTC)
CHF 210.00 / St.*
Technische Merkmale
Elektrischer Strom
-
Nennstrom1600 A
-
Bemessungskurzzeitstromfestigkeit Icw IEC6094719,2 kA
-
Nennstrom bei 10°C nach IEC609471600 A
-
Nennstrom bei 15°C nach IEC609471600 A
-
Nennstrom bei 20°C nach IEC609471600 A
-
Nennstrom bei 25°C nach IEC609471600 A
-
Nennstrom bei 30°C nach IEC609471600 A
-
Nennstrom bei 35°C nach IEC609471600 A
-
Nennstrom bei 40°C nach IEC609471600 A
-
Nennstrom bei 45°C nach IEC609471600 A
-
Nennstrom bei 50°C nach IEC609471590 A
-
Nennstrom bei 55°C nach IEC609471540 A
-
Nennstrom bei 60°C nach IEC609471490 A
-
Nennstrom bei 65°C nach IEC609471430 A
-
Nennstrom bei 70°C nach IEC609471430 A
Architektur
-
Polanzahl3
-
Steuer-/BedienelementKnebel
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8 kV
-
Bemessungsbetriebsspannung Ue220 - 690 V
Frequenz
-
Frequenz50 - 60 Hz
Funktionen
-
AuslöserSchalter
Abmessungen
-
Höhe330 mm
-
Breite210 mm
-
Tiefe198 mm
catalog.pageproduct.title_sustainability.h2
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
catalog.pageproduct.sustainability_block.downloads_h3
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HMQ990AR
-
GeneratedProductDatasheet

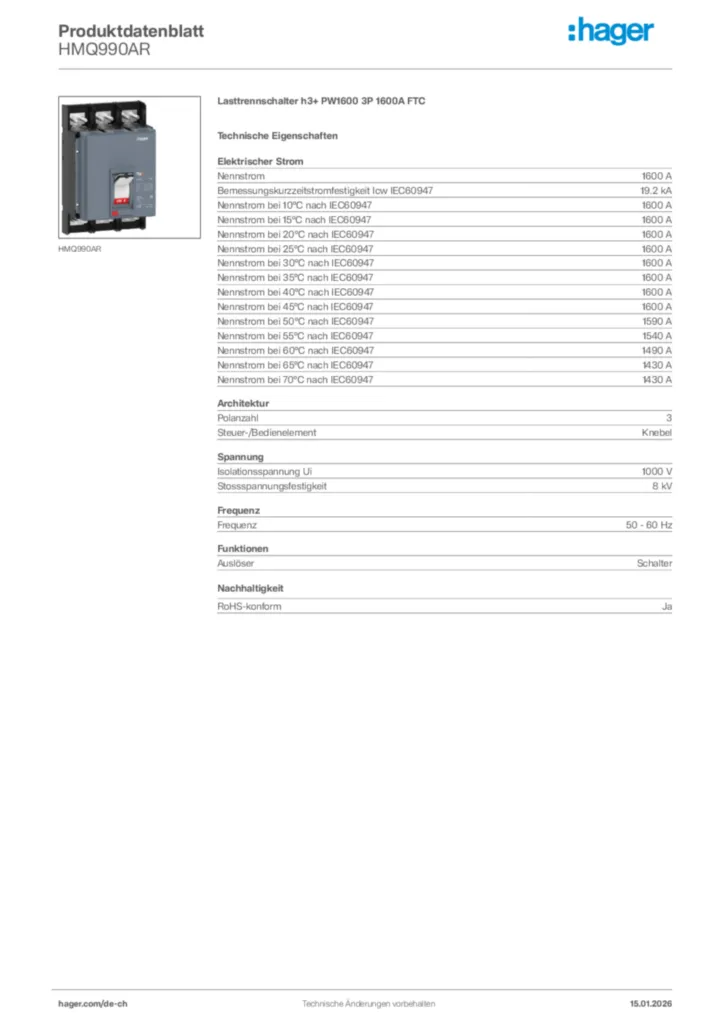

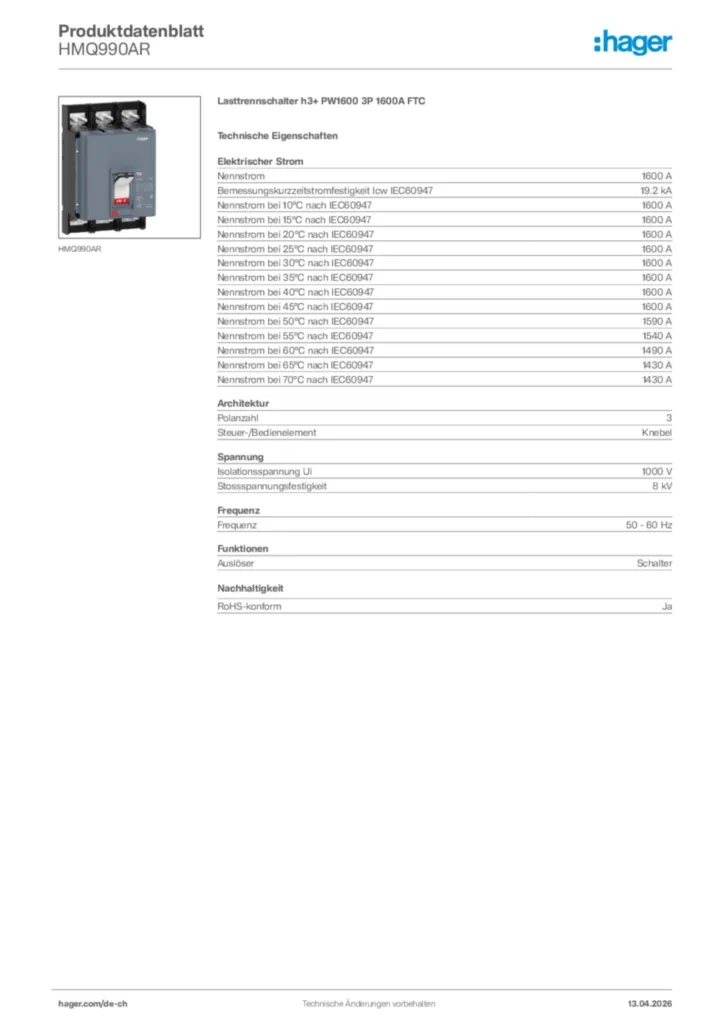

Hager Produktdatenblatt HMQ990AR
