Lasttrennschalter h3+ PW1600 3P 1000A FTC HMQ970AR

EAN-Nr.
3250613251222
VPE
1 Stück
Rabattgruppe
32
Preis*
 1’910.00 CHF
/ Stück *
 1’910.00 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Lasttrennschalter h3+ PW1600 3P 1000A FTC

HMQ970AR

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mehr sehen (28)
    • Verbin­dungs­funk­ti­onen 3 Produkte verfügbar
    • Klem­me­n­ab­de­ckung 1 Produkte verfügbar
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 4 Produkte verfügbar
    • Hilfs­-­Schal­ter­stel­lung 1 Produkte verfügbar
    • Hilfs­schal­ter­block 2 Produkte verfügbar
    • Hand­griff für Schalt­ge­räte 1 Produkte verfügbar

    Optionales Zubehör

    • Verbin­dungs­funk­ti­onen
    • Klem­me­n­ab­de­ckung
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Hilfs­-­Schal­ter­stel­lung
    • Hilfs­schal­ter­block
    • Hand­griff für Schalt­ge­räte
    • Arbeitsstromaus­löser
    • Unter­span­nungs­aus­löser
    • Verrie­ge­lungs­funk­ti­onen
    • Elek­tri­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Unter­span­nungs­zeit­re­geler
    • HWY001H

      Anschlussverlängerung gespreizt - 3P HW1 (SP)
       139.50 CHF  / Stück*
    • HWY002H

      Anschlussverlängerung gespreizt - 4P HW1 (SP)
       188.00 CHF  / Stück*
    • HWY048H

      Hintere Anschlüsse - oben/unten - HW1 3-Polig (RC)
       171.50 CHF  / Stück*
    • HYH021H

      Klemmenabdeckung 3P PW1600
       80.00 CHF  / Stück*
    • HXH888H

      Ronis Kit Adapter für MCCB
       44.65 CHF  / Stück*
    • HYH040H

      Anschlüsse FC - oben/unten 3P PW1600
       140.00 CHF  / Stück*
    • HYH500H

      MONTAGESCHRAUBEN PW1600
       30.00 CHF  / Stück*
    • HYH501H

      BEFESTIGUNGSMUTTERN & UNTERLEGSCHEIBEN 3P PW1600
       24.00 CHF  / Stück*
    • HXH090H

      OAC-Ausgangskontaktmodul für h3+ PW1600
       157.50 CHF  / Stück*
    • HXH027H

      Hilfsschalter für AX/AL/FS/AXO/AXC STATUS
       38.70 CHF  / Stück*
    • HXH028H

      Hilfsschalter low level für AX/AL/FS/AXO/AXC STATUS
       46.45 CHF  / Stück*
    • HXH035H

      Lasttrennschalter Drehgriff
       250.00 CHF  / Stück*
    • HWX020HSA

      Arbeitsstromauslöser 24-30V AC/DC (SH)
       188.00 CHF  / Stück*
    • HWX021HSA

      Arbeitsstromauslöser 48-60V AC/DC (SH)
       196.00 CHF  / Stück*
    • HWX023HSA

      Arbeitsstromauslöser 200-250V AC/DC (SH)
       188.00 CHF  / Stück*
    • HWX022HSA

      Arbeitsstromauslöser 100-130V AC/DC (SH)
       196.00 CHF  / Stück*
    • HWX024HSA

      Arbeitsstromauslöser 380-480V AC/DC (SH)
       196.00 CHF  / Stück*
    • HWX033HSA

      Unterspannungsauslöser 200-250V AC/DC (UV)
       196.00 CHF  / Stück*
    • HWX031HSA

      Unterspannungsauslöser 48-60V AC/DC (UV)
       196.00 CHF  / Stück*
    • HWX030HSA

      Unterspannungsauslöser 24-30V AC/DC (UV)
       196.00 CHF  / Stück*
    • HWX034HSA

      Unterspannungsauslöser 380-480V AC (UV)
       196.00 CHF  / Stück*
    • HWX032HSA

      Unterspannungsauslöser 100-130V AC/DC (UV)
       196.00 CHF  / Stück*
    • HXA039H

      Knebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)
       13.15 CHF  / Stück*
    • HWY950HSA

      Klemmenblock Typ A für (AX, MO, FS, RTC, UV, SH, CC) 6/3
       7.05 CHF  / Stück*
    • HWY033H

      Verzögerer für Unterspannungsauslöser 200-250V AC (UVTC)
       196.00 CHF  / Stück*
    • HWY034H

      Verzögerer für Unterspannungsauslöser 380-480V AC (UVTC)
       196.00 CHF  / Stück*
    • HWY031H

      Ext. Verzögerungseinheit (einstellbar) für U-Spg .Auslöser 48-60V AC/DC (UVTC)
       211.00 CHF  / Stück*
    • HWY030H

      Ext. Verzögerungseinheit (einstellbar) für U-Spg .Auslöser 24-30V AC/DC (UVTC)
       196.00 CHF  / Stück*

    Technische Merkmale

    Elek­tri­scher Strom
    • Nenn­strom
      1000 A
    • Bemes­sungs­kurz­zeit­strom­fes­tig­keit Icw IEC60947
      19,2 kA
    • Nenn­strom bei 10°C nach IEC60947
      1000 A
    • Nenn­strom bei 15°C nach IEC60947
      1000 A
    • Nenn­strom bei 20°C nach IEC60947
      1000 A
    • Nenn­strom bei 25°C nach IEC60947
      1000 A
    • Nenn­strom bei 30°C nach IEC60947
      1000 A
    • Nenn­strom bei 35°C nach IEC60947
      1000 A
    • Nenn­strom bei 40°C nach IEC60947
      1000 A
    • Nenn­strom bei 45°C nach IEC60947
      1000 A
    • Nenn­strom bei 50°C nach IEC60947
      1000 A
    • Nenn­strom bei 55°C nach IEC60947
      1000 A
    • Nenn­strom bei 60°C nach IEC60947
      1000 A
    • Nenn­strom bei 65°C nach IEC60947
      1000 A
    • Nenn­strom bei 70°C nach IEC60947
      1000 A
    Archi­tektur
    • Polan­zahl
      3
    • Steu­er-/­Be­dienele­ment
      Knebel
    Span­nung
    • Isola­ti­onss­pan­nung Ui
      1000 V
    • Stoss­s­pan­nungs­fes­tig­keit
      8 kV
    Frequenz
    • Frequenz
      50 - 60 Hz
    Funk­ti­onen
    • Auslöser
      Schalter

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja

    Zertifizierungen und Dokumente

    Hager REACH declaration HMQ970AR
    PDF
    PEP Dokument en-GB 2024-10-15
    PDF
    431,83 kB
    RoHS report HMQ970AR
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild HMQ970AR | Hager Schweiz

      Produktbild HMQ970AR

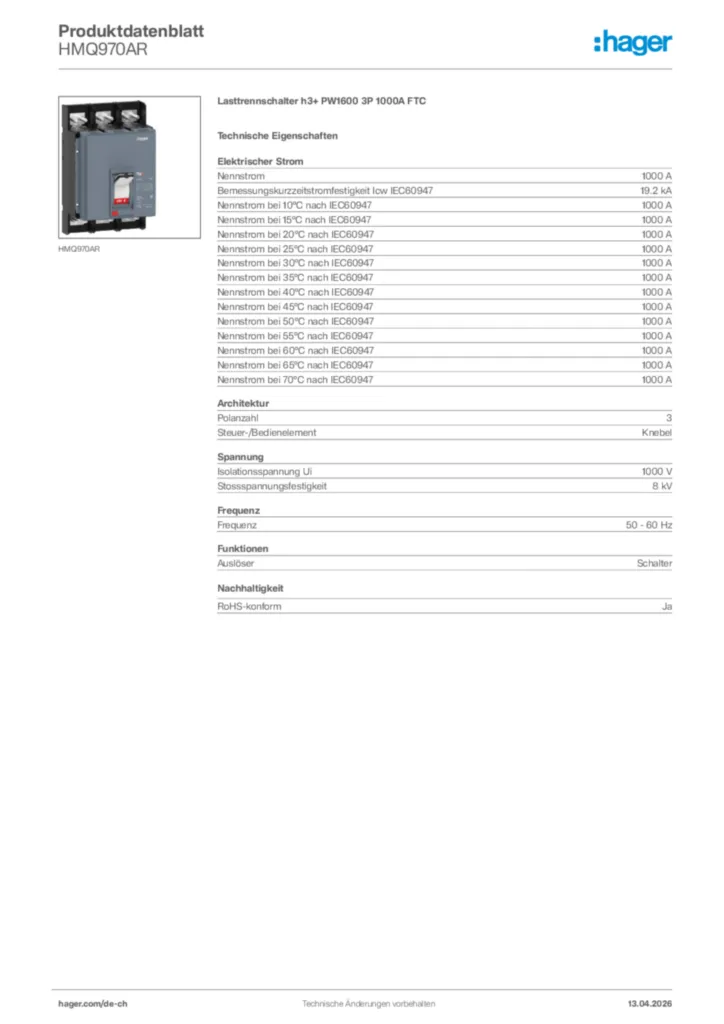

    • Product datasheet

      Bild Hager Produktdatenblatt HMQ970AR | Hager Schweiz

      Hager Produktdatenblatt HMQ970AR

      Lasttrennschalter h3+ PW1600 3P 1000A FTC

      PDF

    • Montageanleitung

      Bild Installationshandbuch | Hager Schweiz

      Installationshandbuch

      h3+ PW1600 Kompaktleistungsschalter 630 A bis 1600 A

      PDF
      40,08 MB
      Bild QuickInstall manual | Hager Schweiz

      QuickInstall manual

      h3+ PW1600 Moulded case circuit breakers 630 A to 1600 A

      PDF
      25,64 MB

    • Handbuch

      Bild Benutzerhandbuch | Hager Schweiz

      Benutzerhandbuch

      h3+ PW1600 Kompaktleistungsschalter 630 A bis 1600 A

      PDF
      11,68 MB

    • Konformitätserklärung

      Bild EU-KONFORMITÄTSERKLÄRUNG | Hager Schweiz

      EU-KONFORMITÄTSERKLÄRUNG

      Fassung vom 19. Januar 2024

      PDF
      419,49 kB
      Bild UKCA-KONFORMITÄTSERKLÄRUNG | Hager Schweiz

      UKCA-KONFORMITÄTSERKLÄRUNG

      Fassung vom 16. Januar 2024

      PDF
      404,40 kB
