Schalt- und Schutzgeräte

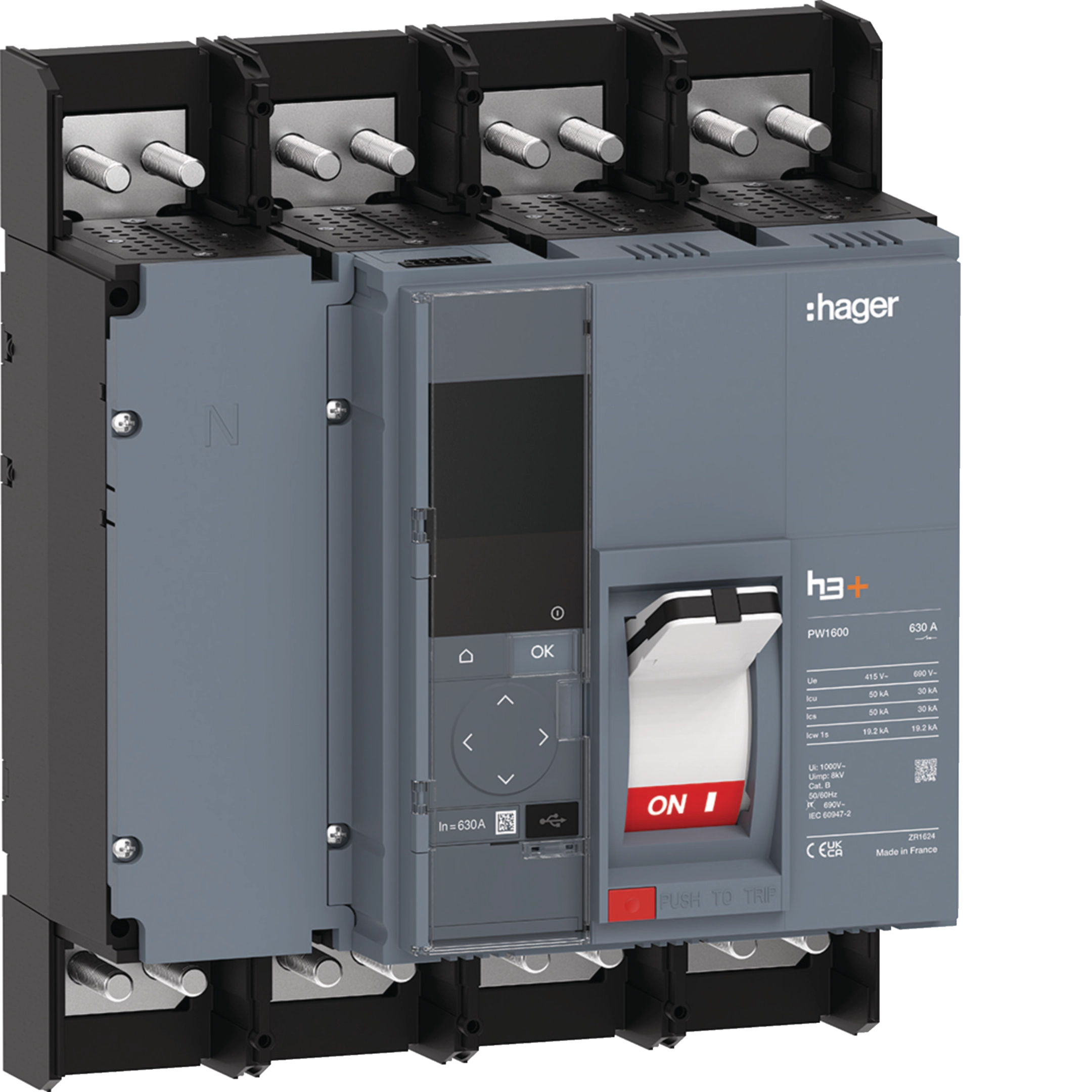

Leistungsschalter h3+ PW1600 HMQ631NR

Name: HMQ631NR
Brand: Hager
SKU: HMQ631NR86
Price: 4772 CHF

EAN-Nr.

3250613251116

VPE

1 Stück

Rabattgruppe

Preis*

4’772.00 CHF

/ Stück *

Zubehör
Technische Merkmale
Ökologischer Wert
Dokumentationen
Weitere Produkte

Vervollständigen Sie Ihr System

Mechanisches Zubehör für Niederspannungskomponenten 4 Produkte verfügbar
Unterspannungsauslöser 5 Produkte verfügbar
Arbeitsstromauslöser 5 Produkte verfügbar
Handgriff für Schaltgeräte 1 Produkte verfügbar
Hilfsschalterblock 2 Produkte verfügbar
Hilfs-Schalterstellung 1 Produkte verfügbar

Technische Merkmale

Nennstrom

630 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-2

50 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-2

50 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC60947-2

50 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690 V AC IEC60947-2

30 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220 V AC nach IEC60947-2

50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-2

50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240 V AC nach IEC60947-2

50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380 V AC nach IEC60947-2

50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC60947-2

50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415 V AC nach IEC60947-2

50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690 V AC nach IEC60947-2

30 kA
Nennstrom bei 10°C nach IEC60947

630 A
Nennstrom bei 15°C nach IEC60947

630 A
Nennstrom bei 20°C nach IEC60947

630 A
Nennstrom bei 25°C nach IEC60947

630 A
Nennstrom bei 30°C nach IEC60947

630 A
Nennstrom bei 35°C nach IEC60947

630 A
Nennstrom bei 40°C nach IEC60947

630 A
Nennstrom bei 45°C nach IEC60947

630 A
Nennstrom bei 50°C nach IEC60947

630 A
Nennstrom bei 55°C nach IEC60947

630 A
Nennstrom bei 60°C nach IEC60947

630 A
Nennstrom bei 65°C nach IEC60947

630 A
Nennstrom bei 70°C nach IEC60947

630 A

Polanzahl

4
Steuer-/Bedienelement

Knebel
Gerätebauform

Festeinbau
Position Neutralleiter

Links

Frequenz

50 - 60 Hz

Stossspannungsfestigkeit

8 kV
Isolationsspannung Ui

1000 V
Bemessungsbetriebsspannung Ue

220 - 690 V

Auslöser

sentinel Energy LSIG

Gesamtverlustleistung unter Nennstrom

13,4 W

Gerätelebensdauer, elektrische Schaltspiele

4000
Gerätelebensdauer, mechanische Schaltspiele

20000

Nominales Drehmoment

50-50 Nm
Einbau-/Anschlussort

Vorne

Schutzart IP

IP20

Verriegelbar

Ja

Werkstoff Kabel

Kupfer, Aluminium

Geeignet für FI-Block

Nein
Geeignet für DIN Schiene

Nein

Höhe

330 mm
Breite

280 mm
Tiefe

198 mm

Anschluss-/Steckertyp

Bolzenanschluss

Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)

0.5 s, 1 s, 1.5 s, 2 s, 2.5 s, 3 s, 3.5 s, 4 s, 4.5 s, 5 s, 5.5 s, 6 s, 6.5 s, 7 s, 7.5 s, 8 s, 8.5 s, 9 s, 9.5 s, 10 s, 10.5 s, 11 s, 11.5 s, 12 s, 12.5 s, 13 s, 13.5 s, 14 s, 14.5 s, 15 s, 15.5 s, 16 s, 16.5 s, 17 s, 17.5 s, 18 s, 18.5 s, 19 s, 19.5 s, 20 s, 20.5 s, 21 s, 21.5 s, 22 s, 22.5 s, 23 s, 23.5 s, 24 s, 24.5 s, 25 s
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)

50 ms, 100 ms, 150 ms, 200 ms, 250 ms, 300 ms, 350 ms, 400 ms, 450 ms, 500 ms, 550 ms, 600 ms
Kurzschlussschutz (li): momentaner Einstellkoeffizient

1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10, 10.5, 11, 11.5, 12, 12.5, 13, 13.5, 14, 14.5, 15

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
