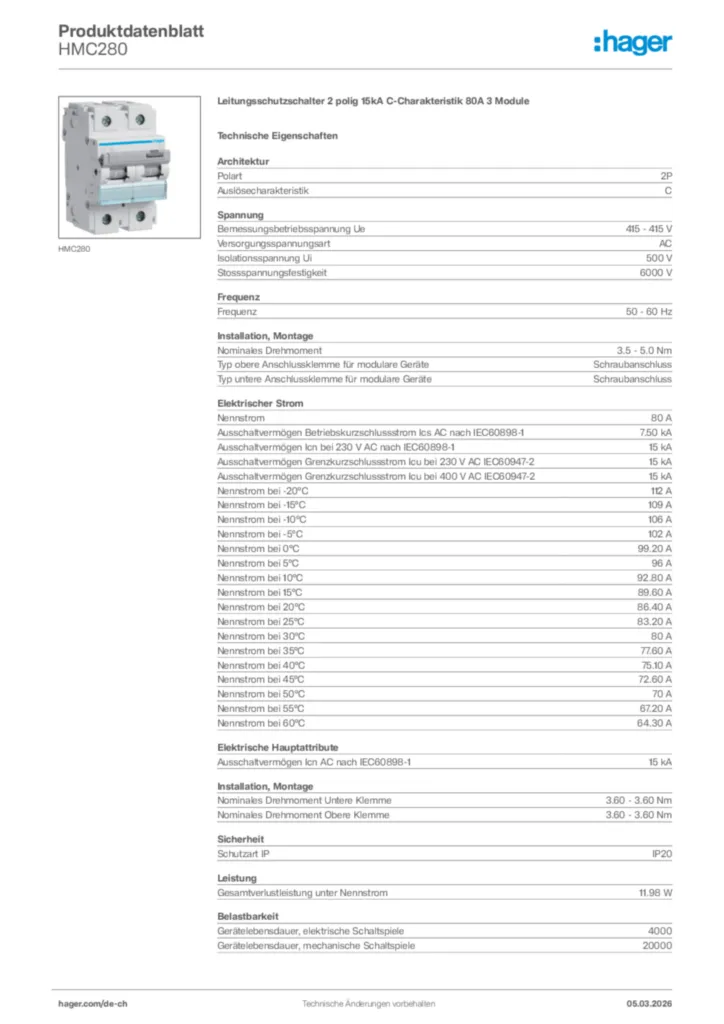

Leitungsschutzschalter 2 polig 15kA C-Charakteristik 80A 3 Module HMC280
EAN-Nr.
3250613230166
E-nr.
806 156 104
VPE
1 Stück
Rabattgruppe
N2
Preis*
267.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
AOB 125 A Typ A-HI 2 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Hilfsschalterblock 3 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Mehr sehen 5 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
BDH280E
Fehlerstromblock 2polig 125A 30mA Type A HI
306.00 CHF / Stück* -
BTH280EFehlerstromblock 2polig 125A Fehlerstrom einstellbar Type HI
326.00 CHF / Stück*
-
LZ060
Distanzstück für Wärmeentlastung
1.40 CHF / Stück*
-
MZ201
Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
22.10 CHF / Stück* -
MZ202Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
25.60 CHF / Stück* -
MZ221Hilfskontakt strömen und kleinen spannungen 1S+1Ö 5/10mA 12/48V AC/DC
24.60 CHF / Stück*
-
MZ203
Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
56.00 CHF / Stück* -
MZ204Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
59.00 CHF / Stück*
-
MZ205
Unterspannungsauslöser für MCB RCBO < 125A 48V DC
59.00 CHF / Stück* -
MZ206Unterspannungsauslöser für MCB RCBO < 125A 230V AC
56.00 CHF / Stück*
-
MZN131Phasenabschottung für Leitungsschutzschalter 15kA
28.30 CHF / Set*
-
MZN175Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
13.95 CHF / Stück* -
MZN176Plombierdraht zum Plombieren der Modulargeräte
18.05 CHF / 10 Stück*
-
S014Vorhängeschloß mit 3 Schlüsseln
9.75 CHF / Stück*
-
MZN130Klemmenabdeckung für Leitungsschutzschalter 15kA 1 polig
5.85 CHF / Stück*
Technische Merkmale
Architektur
-
Polart2P
-
AuslösecharakteristikC
Spannung
-
Bemessungsbetriebsspannung Ue415 - 415 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stossspannungsfestigkeit6000 V
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment3,5 - 5,0 Nm
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
Typ untere Anschlussklemme für modulare GeräteSchraubanschluss
Elektrischer Strom
-
Nennstrom80 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC60898-17,50 kA
-
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-115 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-215 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-215 kA
-
Nennstrom bei -20°C112 A
-
Nennstrom bei -15°C109 A
-
Nennstrom bei -10°C106 A
-
Nennstrom bei -5°C102 A
-
Nennstrom bei 0°C99,20 A
-
Nennstrom bei 5°C96 A
-
Nennstrom bei 10°C92,80 A
-
Nennstrom bei 15°C89,60 A
-
Nennstrom bei 20°C86,40 A
-
Nennstrom bei 25°C83,20 A
-
Nennstrom bei 30°C80 A
-
Nennstrom bei 35°C77,60 A
-
Nennstrom bei 40°C75,10 A
-
Nennstrom bei 45°C72,60 A
-
Nennstrom bei 50°C70 A
-
Nennstrom bei 55°C67,20 A
-
Nennstrom bei 60°C64,30 A
Elektrische Hauptattribute
-
Ausschaltvermögen Icn AC nach IEC60898-115 kA
-
Nominales Drehmoment Untere Klemme3,60 - 3,60 Nm
-
Nominales Drehmoment Obere Klemme3,60 - 3,60 Nm
Leistung
-
Gesamtverlustleistung unter Nennstrom11,98 W
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele4000
-
Gerätelebensdauer, mechanische Schaltspiele20000
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 70 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 50 mm²
Einsatzbedingungen
-
Grad der Verunreinigung nach IEC60664 / IEC60947-23
-
LuftfeuchtigkeitsschutzFür alle Klimabereiche
Kapazität
-
Anzahl Module3
Anschlussmöglichkeiten
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Abmessungen
-
Höhe90 mm
-
Breite53 mm
-
Tiefe70 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HMC280
-
Technische Beilage (single-product)
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF439,38 kB
Declaration
Konformitätserklärung International 2023-05-12
PDF454,73 kB
Declaration
Konformitätserklärung International 2021-07-16
PDF100,75 kB
