Lasttrennschalter 4polig 100A für Hutschiene oder Montageplatte HAC410
EAN-Nr.
3250613140397
E-nr.
550 405 802
VPE
1 Stück
Rabattgruppe
H2
Preis*
128.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Türkupplungsgriff für Schaltgeräte 1 Produkte verfügbar -
Schalterachse 3 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar
Vervollständigen Sie Ihr System
-
HZC010
Drehantrieb für Lasttrennschalter 20-100A
32.55 CHF / Stück*
-
HZC111
Achsverlängerung Durchmesser 5mm Länge 150mm für Geräte 20-100A
15.65 CHF / Stück* -
HZC112Achsverlängerung Durchmesser 5mm Länge 200mm für Geräte 20-100A
15.65 CHF / Stück* -
HZC113Achsverlängerung Durchmesser 5mm Länge 320mm für Geräte 20-100A
20.85 CHF / Stück*
-
HZC311
Hilfskontakt 1 Schließer + 1 Öffner für Lasttrennschalter 20-125A
39.00 CHF / Stück* -
HZC312Hilfskontakt 2 Schließer Lasttrennschalter 20-125A
39.00 CHF / Stück*
-
HZC214
Klemmenabdeckungen für Lasttrenn-/umschalter HACxxx HIMxx6/8, 4polig
19.60 CHF / Stück*

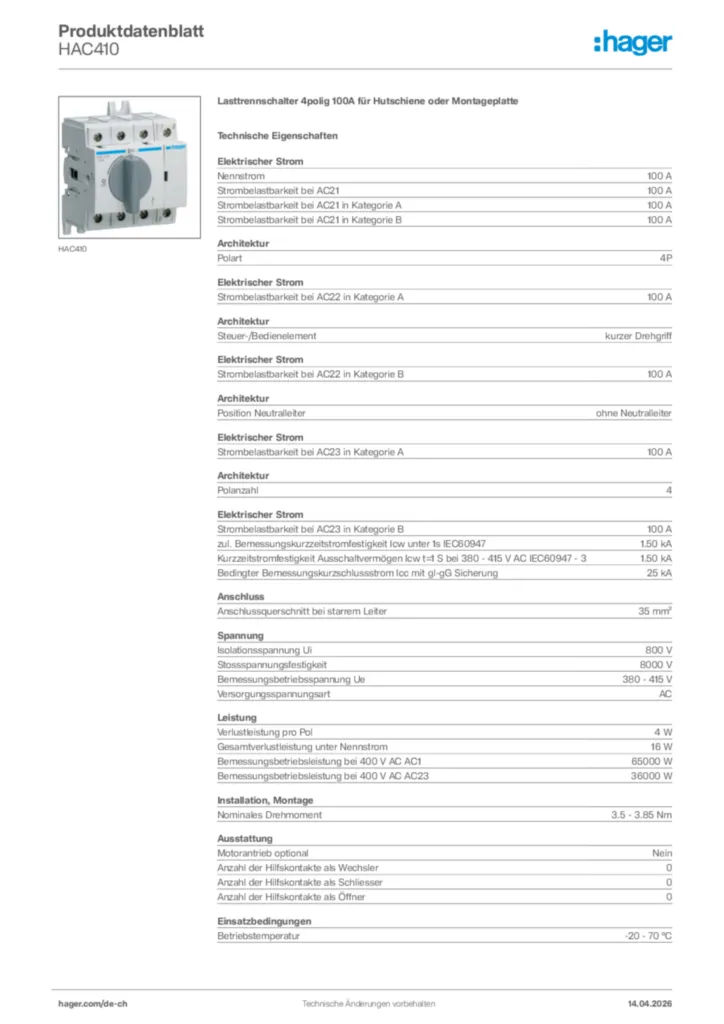

Technische Merkmale
Elektrischer Strom
-
Nennstrom100 A
-
Strombelastbarkeit bei AC21100 A
-
Strombelastbarkeit bei AC21 in Kategorie B100 A
-
Strombelastbarkeit bei AC22 in Kategorie B100 A
-
Strombelastbarkeit bei AC23 in Kategorie A80 A
-
Strombelastbarkeit bei AC23 in Kategorie B80 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC609471,50 kA
-
Bemessungskurzzeitstromfestigkeit Icw IEC609471,50 kA
Architektur
-
Polart4P
-
Steuer-/Bedienelementkurzer Drehgriff
-
Polanzahl4
Anschluss
-
Anschlussquerschnitt bei starrem Leiter35 mm²
Spannung
-
Isolationsspannung Ui800 V
-
Stossspannungsfestigkeit8000 V
-
Bemessungsbetriebsspannung Ue380 - 415 V
Leistung
-
Verlustleistung pro Pol4 W
-
Gesamtverlustleistung unter Nennstrom16 W
-
Bemessungsbetriebsleistung bei 400 V AC AC165000 W
-
Bemessungsbetriebsleistung bei 400 V AC AC2336000 W
Installation, Montage
-
Nominales Drehmoment3,5 - 3,85 Nm
Ausstattung
-
Motorantrieb optionalNein
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schliesser0
-
Anzahl der Hilfskontakte als Öffner0
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
Schutzart IPIP20
Frequenz
-
Frequenz50 - 50 Hz
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
Funktionen
-
WendeschalterNein
-
Ausführung als NOT-AUS-EinrichtungNein
-
Ausführung als HauptschalterJa
-
Ausführung als Wartungs-/ReparaturschalterJa
-
Ausführung als SicherheitsschalterJa
-
Ausführung als LasttrennschalterJa
Kapazität
-
Anzahl Module4
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HAC410
-
Montageanleitung
Montageanleitung International 2022-04-08
PDF1,72 MB -
Technische Beilage (single-product)
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-13
PDF835,39 kB
Declaration
Konformitätserklärung International 2022-09-07
PDF635,00 kB
