EB-Lasttrennschalter Hager 4L 630A Frontmontiert mit Trennungsanzeige HA458
EAN-Nr.
3250613114589
E-nr.
550 405 510
VPE
1 Stück
Rabattgruppe
H2
Preis*
1’198.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Hilfsschalterblock 1 Produkte verfügbar -
Türkupplungsgriff für Schaltgeräte 2 Produkte verfügbar -
Schalterachse 2 Produkte verfügbar -
Klemmenabdeckung 4 Produkte verfügbar
Vervollständigen Sie Ihr System
-
HZ023
Hilfskontakt für Lasttrennschalter 125-3200A 2x 1Wechsler
62.60 CHF / Stück*
-
HZC002
Drehantrieb für Lastumschalter 100-400A, schwarz
80.50 CHF / Stück* -
HZC003Drehantrieb für Lastumschalter 630-1600A, schwarz
165.00 CHF / Stück*
-
HZC101
Achse 200mm für Geräte 63-400A
22.40 CHF / Stück* -
HZC102Achse 320mm für Geräte 63-630A
28.75 CHF / Stück*
-
HZ045
Schutzabdeckung Anschlussfahnen oben und unten HA456/HA458 4polig
40.40 CHF / Stück* -
HZ046Schutzabdeckung Anschlussfahnen oben und unten HA460 4polig
45.65 CHF / Stück* -
HZ047Schutzabdeckung Anschlussfahnen oben und unten HA463/464/468 4polig
97.00 CHF / Stück* -
HZC206Klemmenabdeckungen für Lasttrennschalter 400-630A, 4polig
83.20 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom630 A
-
Bemessungskurzzeitstromfestigkeit Icw IEC6094713 kA
-
Strombelastbarkeit bei AC21630 A
-
Strombelastbarkeit bei AC21 in Kategorie A630 A
-
Strombelastbarkeit bei AC21 in Kategorie B630 A
-
Strombelastbarkeit bei AC22 in Kategorie A630 A
-
Strombelastbarkeit bei AC22 in Kategorie B630 A
-
Strombelastbarkeit bei AC23 in Kategorie A630 A
-
Strombelastbarkeit bei AC23 in Kategorie B630 A
-
Einschaltvermögen Kurzschlussstrom Icm bei 415 V AC nach IEC60947-326 kA
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094713 kA
Architektur
-
Polanzahl4
-
Steuer-/Bedienelementlanger Drehgriff
-
GerätebauformFesteinbau
-
Polart4P
Abmessungen
-
Höhe270 mm
-
Breite160 mm
-
Tiefe315 mm
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
Schutzart IPIP00
Anschluss
-
Anschlussquerschnitt bei starrem Leiter2x 300 mm²
-
Anschlussquerschnitt bei flexiblem Leiter2x 300 mm²
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8000 V
-
Bemessungsbetriebsspannung Ue380 - 415 V
Leistung
-
Verlustleistung pro Pol30,90 W
-
Gesamtverlustleistung unter Nennstrom92,70 W
-
Bemessungsbetriebsleistung bei 400 V AC AC1414000 W
-
Bemessungsbetriebsleistung bei 400 V AC AC23225000 W
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
Frequenz
-
Frequenz50 - 60 Hz
Funktionen
-
WendeschalterNein
-
Ausführung als NOT-AUS-EinrichtungNein
-
Ausführung als HauptschalterJa
-
Ausführung als Wartungs-/ReparaturschalterJa
-
Ausführung als SicherheitsschalterJa
-
Ausführung als LasttrennschalterJa
Ausstattung
-
Motorantrieb optionalNein
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schliesser0
-
Anzahl der Hilfskontakte als Öffner0
Installation, Montage
-
Nominales Drehmoment40 - 45 Nm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

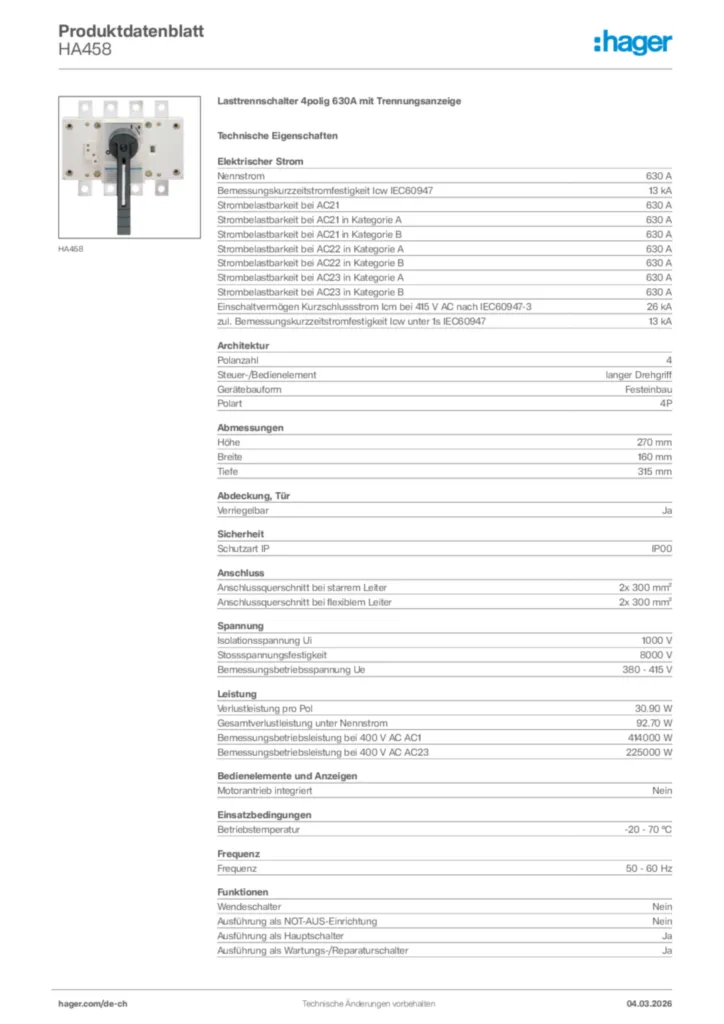

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HA458
-
Montageanleitung
Montageanleitung für HA351, HA451 - Lasttrennschalter (FR-EN-DE-IT-ES, Stand: 11.2017)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, it-IT 2017-11-17
PDF1,13 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-05-17
PDF200,64 kB
Declaration
Konformitätserklärung International 2022-04-13
PDF777,14 kB
Mehr Downloads
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
