Leistungsschütz Hager 3P+1 Öffner 7A bei AC-3 Spulenspannung 230VAC EV00701C
EAN-Nr.
3250612235827
E-nr.
507 476 010
VPE
1 Stück
Rabattgruppe
31
Preis*
30.75 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zusatzeinrichtung für Reiheneinbaugeräte 4 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Überspannungsschutzmodul 1 Produkte verfügbar -
Adapter für Zusatzkabel 1 Produkte verfügbar -
Überlastrelais thermisch 12 Produkte verfügbar
Vervollständigen Sie Ihr System
-
EVA005
Hilfskontakt 1S+1Ö zu EV007…EV038, EVN022…EVN045, EVL014…EVL027, EVR004…
8.45 CHF / Stück* -
EVA006Hilfskontakt 4S zu EV007…EV038, EVN022…EVN045, EVL014…EVL027, EVR004…
15.35 CHF / Stück* -
EVA007Hilfskontakt 2S+2Ö zu EV007…EV038, EVN022…EVN045, EVL014…EVL027, EVR004…
15.35 CHF / Stück* -
EVA008Hilfskontakt 4Ö zu EV007…EV038, EVN022…EVN045, EVL014…EVL027, EVR004…
15.35 CHF / Stück*
-
EVA201
RC Löschglied 230 VAC zu Schütze EV007…EV015, EVN022
8.55 CHF / Stück*
-
EVB00016A
Thermorelais 0.1 - 0.16 A zu Schütze EV007…EV015
52.60 CHF / Stück* -
EVB00024A
Thermorelais 0.16 - 0.24 A zu Schütze EV007…EV015
52.60 CHF / Stück* -
EVB0004A
Thermorelais 0.24 - 0.4 A zu Schütze EV007…EV015
52.60 CHF / Stück* -
EVB0006A
Thermorelais 0.4 - 0.6 A zu Schütze EV007…EV015
52.60 CHF / Stück* -
EVB0016A
Thermorelais 1.0 - 1.6 A zu Schütze EV007…EV015
52.60 CHF / Stück* -
EVB001A
Thermorelais 0.6 - 1.0 A zu Schütze EV007…EV015
52.60 CHF / Stück* -
EVB0024A
Thermorelais 1.6 - 2.4 A zu Schütze EV007…EV015
52.60 CHF / Stück* -
EVB004A
Thermorelais 2.4 - 4.0 A zu Schütze EV007…EV015
52.60 CHF / Stück* -
EVB006A
Thermorelais 4.0 - 6.0 A zu Schütze EV007…EV015
52.60 CHF / Stück* -
EVB010A
Thermorelais 6.0 - 10 A zu Schütze EV007…EV015
52.60 CHF / Stück* -
EVB012A
Thermorelais 9.0 - 12 A zu Schütze EV007…EV015
52.60 CHF / Stück* -
EVB016A
Thermorelais 12 - 16 A zu Schütze EV007…EV015
60.70 CHF / Stück*
Technische Merkmale
Architektur
-
Polart3P
Spannung
-
Bemessungsbetriebsspannung Ue690 - 690 V
-
Steuerspannung AC230 - 230 V
-
Stossspannungsfestigkeit8000 V
-
Bemessungsbetriebsspannung Ue AC für Hilfsschalter600 V
-
Bemessungsbetriebsspannung Ue DC für Hilfsschalter250 V
-
Versorgungsspannungsart der SteuerungAC
-
Isolationsspannung Ui690 V
Elektrischer Strom
-
Strombelastbarkeit Ie bei 110 V DC1 iec60947-420 A
-
Strombelastbarkeit Ie bei 220 V DC1 iec60947-415 A
-
Strombelastbarkeit Ie bei 3P 220 - 230 V AC1 nach IEC60947 - 422 A
-
Strombelastbarkeit Ie bei 3P 220 - 230 V AC3 nach IEC60947 - 47 A
-
Strombelastbarkeit Ie bei 3P 220 - 230 V AC4 nach IEC60947 - 45 A
-
Strombelastbarkeit bei AC37 A
-
Strombelastbarkeit Ie bei 3P 380 - 400 V AC AC1 nach IEC60947 - 422 A
-
Strombelastbarkeit Ie bei 3P 380 - 400 V AC AC3 nach IEC60947 - 47 A
-
Strombelastbarkeit Ie bei 3P 380 - 400 V AC AC4 nach IEC60947 - 45 A
-
Strombelastbarkeit für Hilfschalter Ie bei 110 V AC AC1510 A
-
Strombelastbarkeit für Hilfschalter Ie bei 24 V AC AC1510 A
-
Strombelastbarkeit für Hilfschalter Ie bei 24 V DC DC131 A
-
Strombelastbarkeit für Hilfschalter Ie bei 250 V DC131 A
Abmessungen
-
Abisolierlänge Hauptkreis Anschluss10 mm
-
Tiefe117 mm
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom1,70 W
-
Verlustleistung pro Spule1,40 W
-
Betriebsleistung für 3P bei 220 - 230 V AC AC1 nach IEC60947 - 48 kW
-
Betriebsleistung für 3P bei 220 - 230 V AC AC4 nach IEC60947 - 41 kW
-
Betriebsleistung für 3P bei 380 - 400 V AC AC1 nach IEC60947 - 414 kW
-
Betriebsleistung für 3P bei 220 - 230 V AC AC3 nach IEC60947 - 42,20 kW
-
Betriebsleistung für 3P bei 380 - 400 V AC AC4 nach IEC60947 - 42,20 kW
Installation, Montage
-
Nominales Drehmoment der Steuerung und Hilfskontakt Kreis1,20 - 1,20 Nm
-
Nominales Drehmoment des Hauptkreises1,20 - 1,20 Nm
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
-
Anschlussart Spule und SignalkontaktSchraubanschluss
Anschluss
-
Kontaktart3S+1Ö
-
Abisolierlänge beim Aschluss Steuerungs- und Hilfskontakt10 mm
Ausstattung
-
Anzahl der Hilfskontakte als Öffner0
-
Anzahl der Hilfskontakte als Schliesser1
-
Anzahl Schliesserkontakte3
-
Anzahl Öffnerkontakte0
Sicherheit
-
Schutzart IPIP20
Einsatzbedingungen
-
Betriebstemperatur-25 - 60 °C
-
Grad der Verunreinigung nach IEC60664 / IEC60947-23
-
Lager-/Transporttemperatur-40 - 80 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

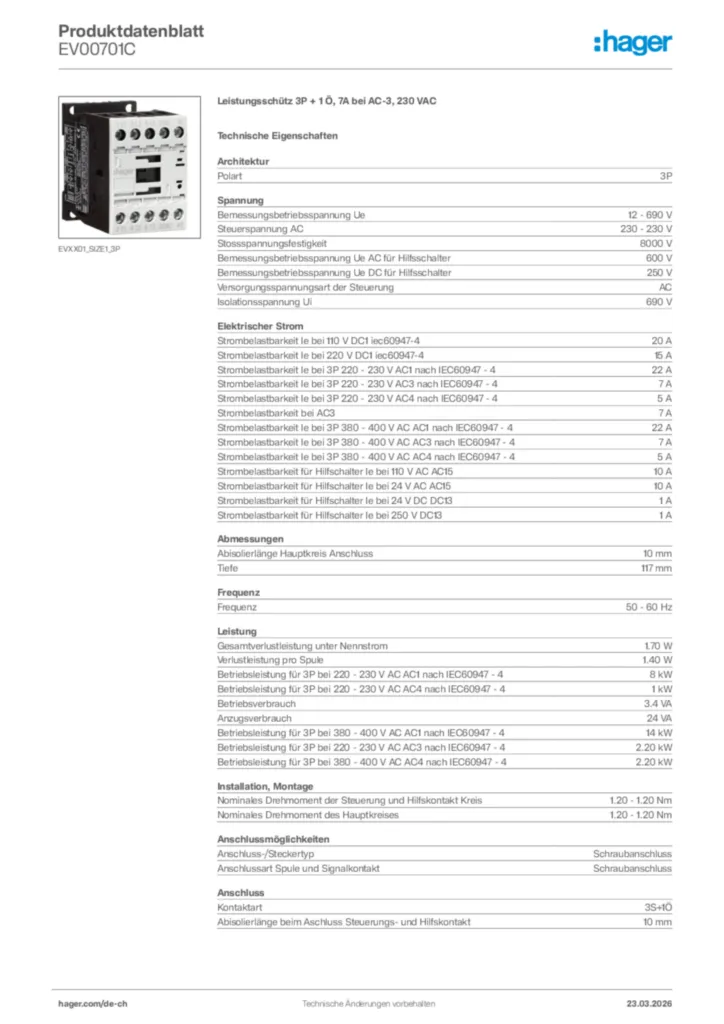

Produktbild EV00701C
-
Handbuch
Handbuch en-GB 2025-04-10
PDF4,12 MB -
Konformitätserklärung
Declaration Of Conformity
Konformitätserklärung en-GB 2023-12-12
PDF421,30 kB
Declaration of conformity for Contactors - Thermal relays - Auxiliary contacts- Accessories for commercial applications
Konformitätserklärung International 2021-03-01
PDF60,48 kB
Mehr Downloads
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
