Schwerlastkassette Hager R12 TM 10 32mm rostfreier Stahl EKSR120TM15
Schwerlastkassette Hager R12 TM, Anzahl der einbaubaren Geräte 6, Ausführung Leitungsauslass Tubus, Kassettenhöhe 32 mm, Werkstoff rostfreier Stahl, für 6×45er-Module
EAN-Nr.
4012740029391
E-nr.
154 700 482
VPE
1 Stück
Rabattgruppe
V1
Preis*
1’016.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Technische Merkmale
Architektur
-
Mit BodenbelagsaussparungJa
Form
-
FormRund
Abmessungen
-
Einbautiefe110 mm
-
Einbaudurchmesser306 mm
-
Höhe87 mm
-
Nivellierbereich110 - 206 mm
-
Nenngrösse306 mm
-
Dicke Bodenbelagsaussparung15 mm
Konfiguration
-
Einbaugrösse (Unterflursyteme)R12
Ausstattung
-
Geräteträger zur Aufnahme von GerätebecherJa
-
Anzahl der einbaubaren Geräte12
-
Anzahl der Gerätebecher3
-
Anzahl der Leitungsauslässe1
-
Ausführung LeitungsauslassTubus
Einsatzbedingungen
-
Vertikale Last über große Oberfläche (schwere Last)20 kN
-
Vertikale Last auf kleine Oberfläche3 kN
Installation, Montage
-
Geeignet für HohlbodenmontageJa
-
Geeignet für DoppelbodeneinbauJa
Anleitung
-
BodenpflegeNass
Werkstoff
-
Farbe LeitungsauslassSilber
-
WerkstoffEdelstahl
Funktionen
-
Geeignet für UnterflurkanalJa
Sicherheit
-
Stossfestigkeit IKIK10
-
Schutzart IPIP20
-
Schutzart IP im ungenutzten ZustandIP54
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild EKSR120TM15
-

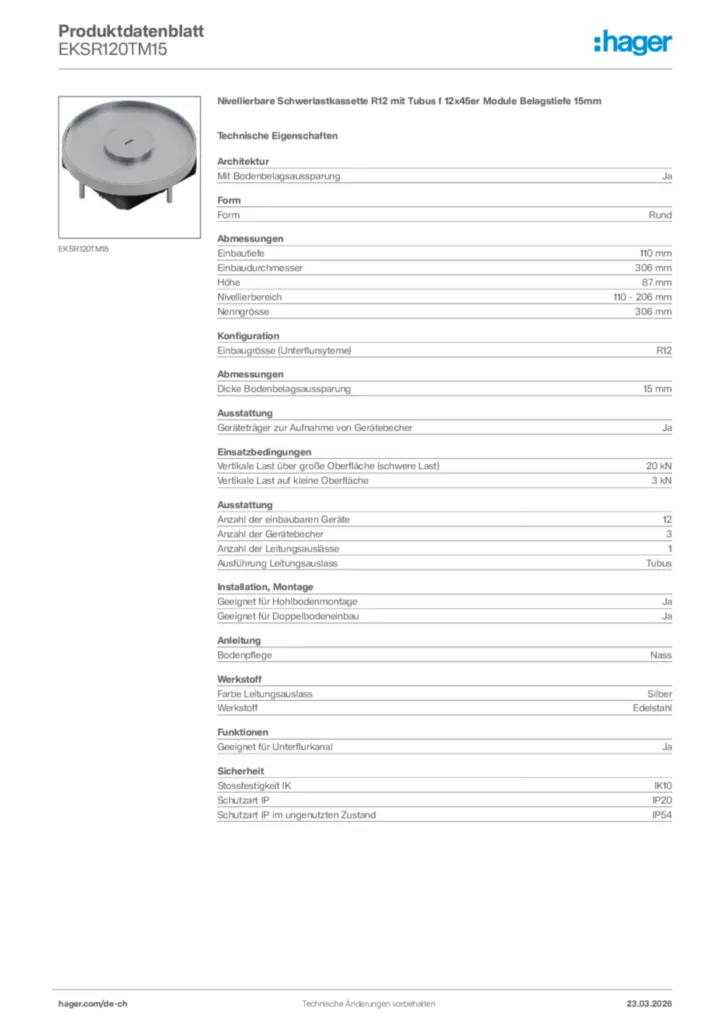

Product datasheet
