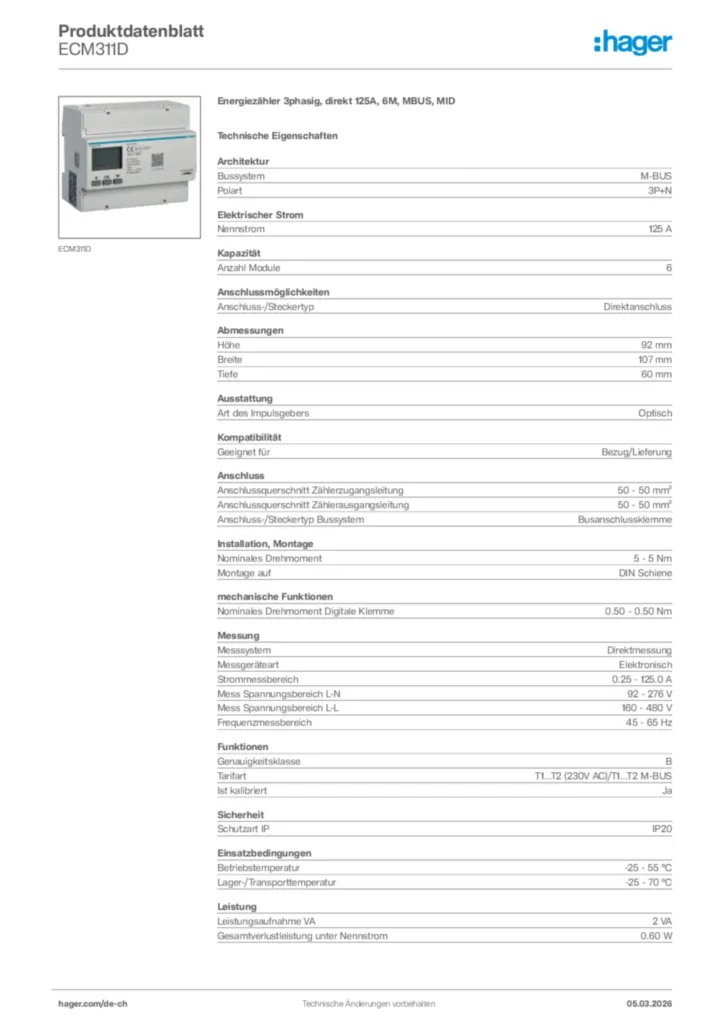

Energiezähler 3phasig, direkt 125A, 6M, MBUS, MID ECM311D
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
BussystemM-BUS
-
Polart3P+N
-
Nennstrom125 A
-
Maximaler Strom im Messstromkreis125 A
-
Anzahl Module6
-
Anschluss-/SteckertypDirektanschluss
-
Höhe92 mm
-
Breite107 mm
-
Tiefe60 mm
-
Art des ImpulsgebersOptisch
-
Geeignet fürBezug/Lieferung
-
Anschlussquerschnitt Zählerzugangsleitung50 - 50 mm²
-
Anschlussquerschnitt Zählerausgangsleitung50 - 50 mm²
-
Anschluss-/Steckertyp BussystemBusanschlussklemme
-
Nominales Drehmoment5 - 5 Nm
-
Nominales Drehmoment Digitale Klemme0,50 - 0,50 Nm
-
MesssystemDirektmessung
-
MessgeräteartElektronisch
-
Strommessbereich0,25 - 125,0 A
-
Mess Spannungsbereich L-N92 - 276 V
-
Mess Spannungsbereich L-L160 - 480 V
-
Frequenzmessbereich45 - 65 Hz
-
GenauigkeitsklasseB
-
TarifartT1...T2 (230V AC)/T1...T2 M-BUS
-
Ist kalibriertJa
-
Schutzart IPIP20
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 70 °C
-
Leistungsaufnahme VA2 VA
-
Gesamtverlustleistung unter Nennstrom0,60 W
