Energiezähler 1phasig, direkt 40A, 1M, MODBUS, MID ECR140D
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Kommunikationstechnik-Adapter 1 Produkte verfügbar
-
Zubehör/Ersatzteile für Überspannungsschutz Informations-/MSR-Technik 1 Produkte verfügbar
-
Zubehör/Ersatzteile für Bussystem 1 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
BussystemMODBUS
-
Polart1P+N
-
Nennstrom40 A
-
Maximaler Strom im Messstromkreis40 A
-
Anzahl Module1
-
Anschluss-/SteckertypDirektanschluss
-
VerbindungsartModBus RS-485 3 Draht
-
Höhe92 mm
-
Breite18 mm
-
Tiefe60 mm
-
Art des ImpulsgebersOptisch
-
Geeignet fürBezug/Lieferung
-
Anschlussquerschnitt Zählerzugangsleitung16 - 16 mm²
-
Anschlussquerschnitt Zählerausgangsleitung16 - 16 mm²
-
Anschluss-/Steckertyp BussystemBusanschlussklemme
-
Nominales Drehmoment1 - 1 Nm
-
Nominales Drehmoment Digitale Klemme0,50 - 0,50 Nm
-
MesssystemDirektmessung
-
MessgeräteartElektronisch
-
Strommessbereich0,25 - 40,0 A
-
Mess Spannungsbereich L-N92 - 276 V
-
Frequenzmessbereich45 - 65 Hz
-
Anzahl der Phasen für Einspeisung1
-
GenauigkeitsklasseB
-
Tarifart- /T1...T8 Modbus
-
Ist kalibriertJa
-
Schutzart IPIP20
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 70 °C
-
Leistungsaufnahme VA2 VA
-
Gesamtverlustleistung unter Nennstrom1 W
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

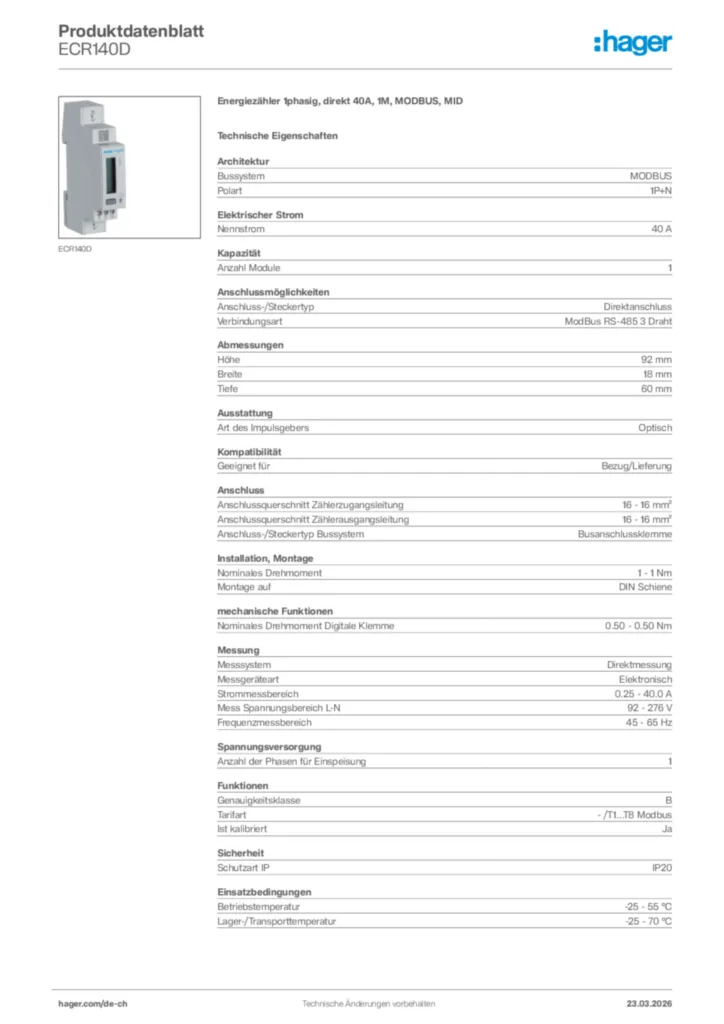

Produktbild ECR140D
-
Montageanleitung
Bedienungs- und Montageanleitung für ECR140D - Energiezähler 1phasig, direkt 40A (DE-PL-AR, 2019-09)
Montageanleitung de-DE, pl-PL 2019-09-26
PDF928,26 kBMontageanleitung International 2019-09-26
PDF835,33 kBMontageanleitung es-ES, fr-FR, pt-PT 2019-09-26
PDF847,71 kB -
Produktanhang
Modbus table for energy meters (version from 24th July 2019)
XLS177,00 kBProduktanhang International 2022-10-04
PDF836,11 kB -
Technische Beilage (single-product)
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB 2024-04-15
PDF451,44 kB
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
